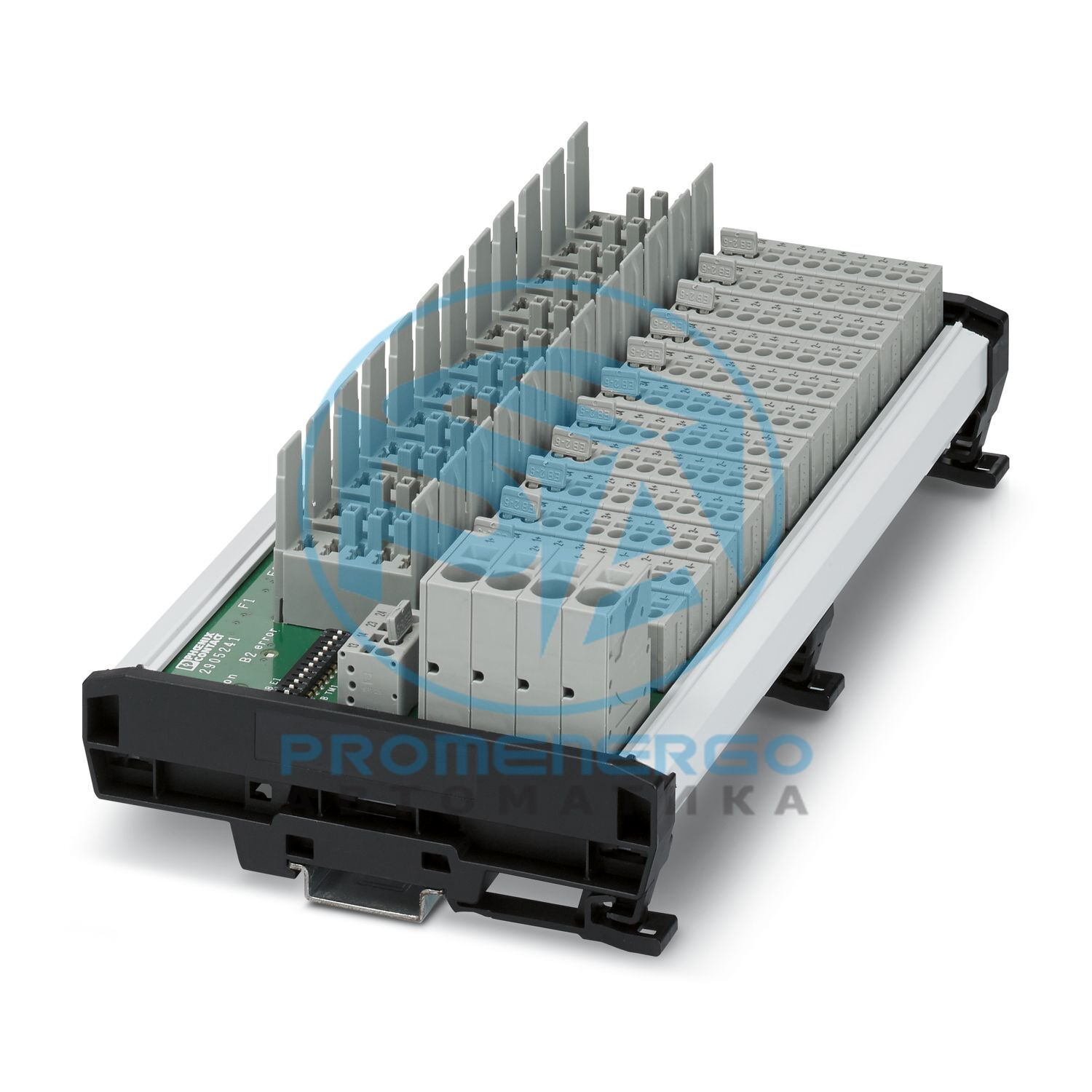

Щиты автоматических выключателей для двенадцати термомагнитных (CB TM1...) или электронных (CB E1... NO) автоматических выключателей с групповой дистанционной сигнализацией, централизованным питанием, подключением для контактов реле и распределением потенциала до четырех нагрузок на канал.
Технические характеристики
Тип продукта
Плата автоматического выключателя устройства
Тип
Модуль DIN-рейки, двухсекционный, разъемный
Количество позиций
1
Количество каналов
12
Класс защиты
III
Категория перенапряжения
II
Степень загрязнения
2
Максимальный ток нагрузки
60 А (полная главная цепь)
Максимальный ток при одиночном расположении
12 А (на канал)
Номинальное импульсное напряжение
0,5 кВ
Номинальный ток короткого замыкания
600 А (условно согласно DIN EN 50178)
Рассеяние мощности
4,5 Вт (без автоматического выключателя)
Циклы установки/извлечения
50
Номинальное напряжение
24 В постоянного тока
Номинальный ток I Н
60 А постоянного тока (всего)
Номинальное напряжение
24 В постоянного тока
Номинальный ток I Н
0,5 А постоянного тока
Максимальный ток нагрузки
60 А (полная главная цепь)
Способ подключения
Соединение push-in
Длина зачистки
18 мм
Сечение проводника жесткое
0,75 мм2 ... 16 мм2
Сечение проводника AWG
20 ... 4
Сечение провода, гибкий, с наконечником, с пластиковой втулкой
0,75 мм2 ... 10 мм2
Сечение провода, гибкий, с наконечником, без пластиковой втулки
0,75 мм2 ... 16 мм2
Способ подключения
Соединение push-in
Длина зачистки
10 мм
Сечение проводника жесткое
0,2 мм2 ... 4 мм2
Сечение проводника AWG
24 ... 12
Сечение провода, гибкий, с наконечником, с пластиковой втулкой
0,25 мм2 ... 1,5 мм2
Сечение провода, гибкий, с наконечником, без пластиковой втулки
0,25 мм2 ... 2,5 мм2
Способ подключения
Соединение push-in
Длина зачистки
10 мм
Сечение проводника жесткое
0,2 мм2 ... 4 мм2
Сечение проводника AWG
24 ... 12
Сечение провода, гибкий, с наконечником, с пластиковой втулкой
0,25 мм2 ... 1,5 мм2
Сечение провода, гибкий, с наконечником, без пластиковой втулки
0,25 мм2 ... 2,5 мм2
Габаритный чертеж
Ширина
232 мм
Высота
127,8 мм
Глубина
70,8 мм
Цвет
серый (RAL 7042)
Материал
ПА 6
Класс воспламеняемости согласно UL 94.
В0
Материал корпуса
ПА 6
Открытая боковая панель
Нет
Степень защиты
IP20 (клеммные колодки и держатели предохранителей)
Условия окружающей среды
А, Б
Температура окружающей среды (рабочая)
-30 °C ... 60 °C (при токе 48 А, см. снижение характеристик)
Температура окружающей среды (хранение/транспортировка)
-30 °С ... 80 °С
Тест на влажность
96 часов, 93 % относительной влажности, 40 °C
Стандарты/спецификации
DIN EN 50178
Примечание
1997
Стандарты/спецификации
DIN EN 61000-6-2:2005
Стандарты/спецификации
DIN EN 61000-6-3:2007+A1:2011
Стандарты/спецификации
DIN EN 60068-2-6
Тип крепления
DIN-рейка: 35 мм
Монтажное положение
горизонтальный
Номер позиции
2905241
Упаковочная единица
1 шт.
Минимальный объем заказа
1 шт.
Ключ продаж
CE
Ключ продукта
CLA211
GTIN
4046356935371
Вес за штуку (включая упаковку)
691,4 г
Вес за штуку (без упаковки)
584,9 г
Номер таможенного тарифа
85363090
Страна происхождения
DE
ЭКЛАСС-13.0
27250113
ЭКЛАСС-15.0
27250113
ЭТИМ 10.0
EC000899
СПСК 21.0
39121400
Соответствует требованиям ЕС RoHS к веществам
Да
Освобождение
7(а), 7(в)-I
Экологичный период использования (EFUP)
EFUP-50 Таблицу декларации RoHS для Китая, связанную с изделием, можно найти в области загрузки соответствующей статьи в разделе «Декларация производителя». Для всех изделий с EFUP-E таблица декларации RoHS для Китая не выдается и не требуется.
