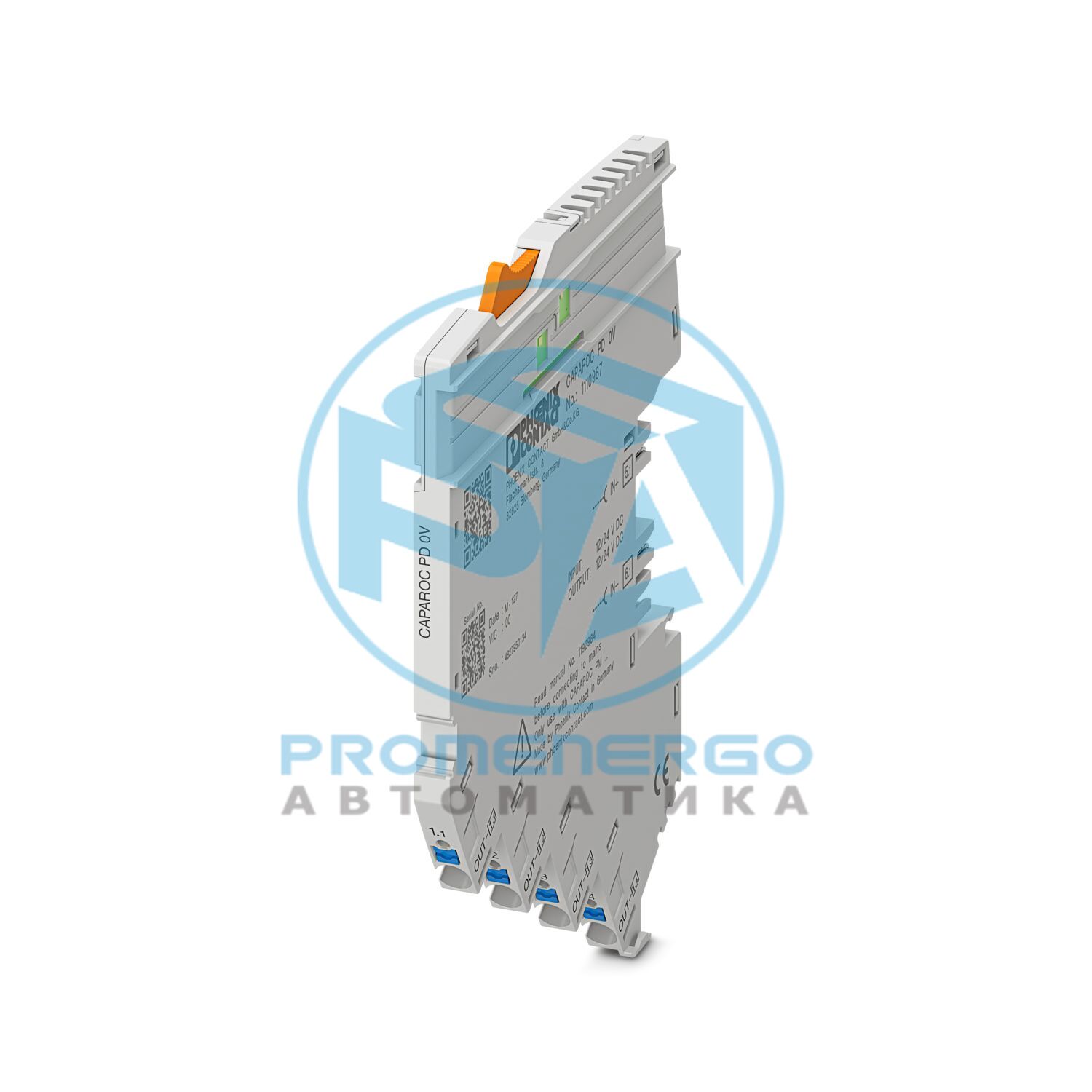

Распределитель потенциалов с разъемами Push-in для прямого подключения обратного провода 0 В в системе CAPAROC. Для установки на DIN-рейку через токовые рейки CAPAROC.
Технические характеристики
Примечание
Версия LABS - в соответствии со спецификацией испытаний VW PV 3.10.7:2005-0.
Тип продукта
Устройство автоматических выключателей
Семейство продуктов
КАПАРОК
Тип
Подключаемый модуль
Количество слотов
1
Класс защиты
III
Степень загрязнения
2
Рабочее напряжение
0 В постоянного тока ... 30 В постоянного тока
Номинальное напряжение
12 В постоянного тока
Номинальный ток I Н
4x 10 А (на каждый выход)
Номинальное импульсное напряжение
0,5 кВ
Эффективность
> 99 %
Рассеяние мощности
< 0,4 Вт (в номинальном режиме при 24 В и токе 4 x 10 А)
Наработка на отказ (МЭК 61709, серийный номер 29500)
269532625 ч (при 25 °C и нагрузке 21 %)
Падение напряжения
9,7 мВ (при 10 А)
Способ подключения
Соединение push-in
Длина зачистки
10 мм
Сечение провода гибкое
0,2 мм2 ... 4 мм2
Сечение проводника жесткое
0,2 мм2 ... 4 мм2
Сечение проводника AWG
24 ... 12
Сечение провода, гибкий, с наконечником, с пластиковой втулкой
0,25 мм2 ... 4 мм2
Сечение провода, гибкий, с наконечником, без пластиковой втулки
0,25 мм2 ... 4 мм2
Габаритный чертеж
Ширина
6,2 мм
Высота
132,4 мм
Глубина
109,9 мм (включая DIN-рейку 7,5 мм)
Цвет
светло-серый (RAL 7035)
Материал
ПА 6
Класс воспламеняемости согласно UL 94.
В-0
Степень защиты
IP20
Температура окружающей среды (рабочая)
-30 °C ... 65 °C (необходимо учитывать температурный диапазон силового модуля)
Температура окружающей среды (хранение/транспортировка)
-40 °С ... 70 °С
Высота
<= 4000 м (над уровнем моря)
Тест на влажность
96 часов, относительная влажность 95 %, 40 °C
Шок (операция)
30g (период 11 мс, полусинусоидальный ударный импульс, согласно IEC 60068-2-27)
Вибрация (работа)
5g (10 Гц...150 Гц/10 циклов/ось/X, Y, Z)
Идентификация
Внесен в список UL/C-UL UL 508
Идентификация
ISA S71.04.2013 G3 Жесткая группа А
Стандарты/спецификации
ЭН 61000-6-2
Примечание
ЭМС - Защищенность промышленных зон
Стандарты/спецификации
ЭН 61000-6-3
Примечание
ЭМС - Выбросы для жилой, деловой и коммерческой недвижимости, а также для небольших предприятий
Стандарты/спецификации
ЕН 60068-2-78
Примечание
Влияние окружающей среды - Влага и тепло, постоянные
