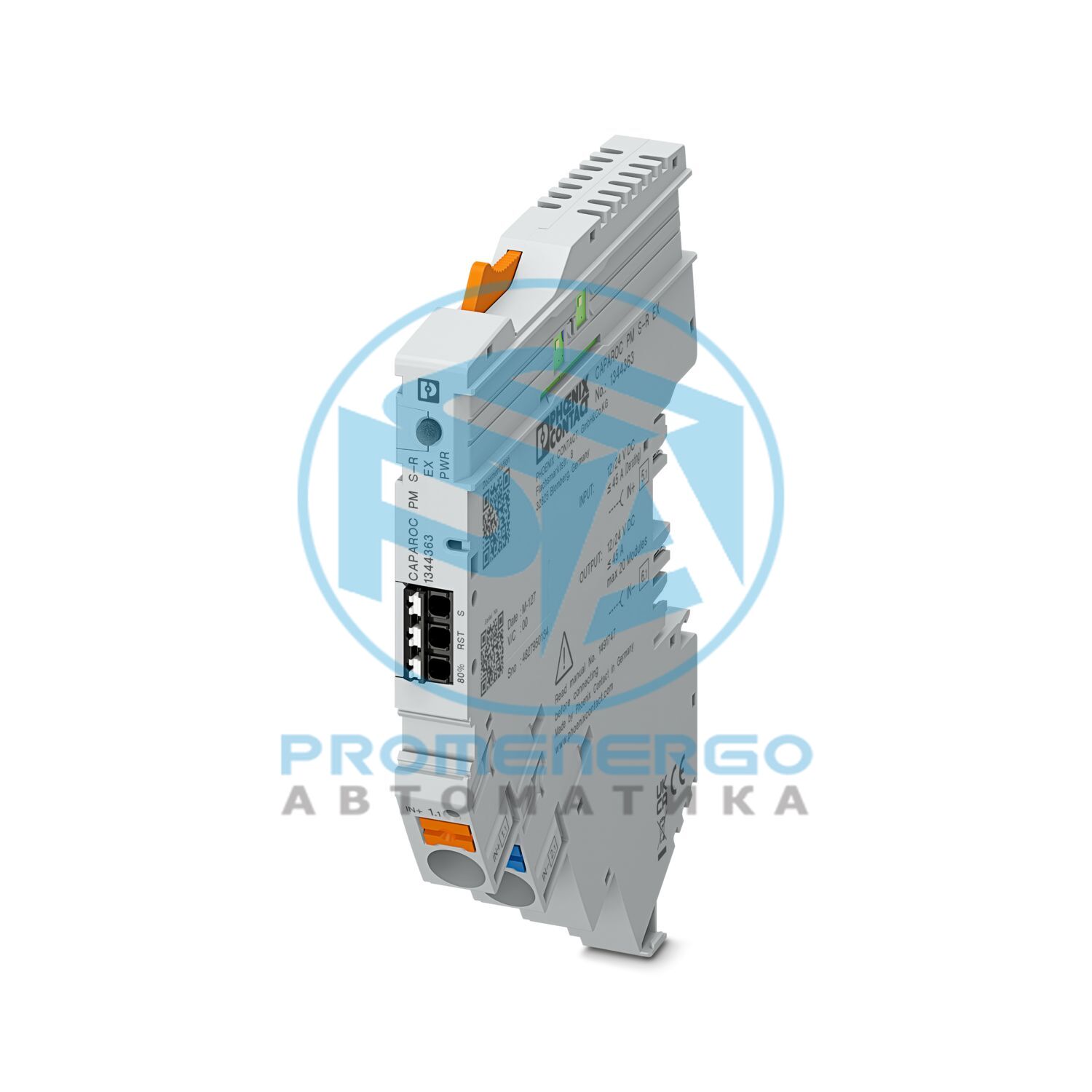

Силовой модуль с выходом состояния и входом сброса для питания системы автоматического выключателя CAPAROC напряжением 12 В постоянного тока или 24 В постоянного тока. Сертификат EX e для зоны 2. Для установки на DIN-рейку через токовые рейки CAPAROC.
Технические характеристики
Примечание
Версия LABS - в соответствии со спецификацией испытаний VW PV 3.10.7:2005-0.
Тип продукта
Устройство автоматических выключателей
Семейство продуктов
КАПАРОК
Тип
Подключаемый модуль
Количество слотов
2
Класс защиты
III
Степень загрязнения
2
Рабочее напряжение
10 В постоянного тока ... 30 В постоянного тока
Номинальное напряжение
12 В постоянного тока
Номинальный ток I Н
45 А (общий входной ток)
Номинальное импульсное напряжение
0,5 кВ
Метод отключения
Э (электронный)
Диэлектрическая прочность
35 В постоянного тока (цепь нагрузки)
Эффективность
> 99 %
Ток покоя I 0
тип. 9 мА (без нагрузки при 24 В)
Рассеяние мощности
тип. 0,22 Вт (без нагрузки при 24 В)
Снижение характеристик температуры
45 А (общий ток при 40°C)
Наработка на отказ (МЭК 61709, серийный номер 29500)
18886912,65 ч (при 25 °C и нагрузке 21 %)
Падение напряжения
0,03 В (при 45 А)
Отключение при пониженном напряжении
<= 9,2 В постоянного тока (активное)
Отключение при перенапряжении
>= 30,5 В постоянного тока (активное)
Диапазон входного напряжения
7 В пост. тока ... 30 В пост. тока (сброс по заднему фронту)
Потребляемый ток
тип. 0,5 мА (при 24 В постоянного тока)
Длина импульса
>= 50 мс
Длина зачистки
8 мм
Сечение проводника жесткое
0,2 мм2 ... 1,5 мм2
Сечение проводника AWG
24 ... 16
Сечение провода, гибкий, с наконечником, с пластиковой втулкой
0,2 мм2 ... 0,75 мм2
Сечение провода, гибкий, с наконечником, без пластиковой втулки
0,2 мм2 ... 1,5 мм2
Выходное напряжение
макс. 30 В постоянного тока (входное напряжение +/-5 % при отсутствии ошибок)
Выходной ток
макс. 20 мА
Длина зачистки
8 мм
Сечение проводника жесткое
0,2 мм2 ... 1,5 мм2
Сечение проводника AWG
24 ... 16
Сечение провода, гибкий, с наконечником, с пластиковой втулкой
0,2 мм2 ... 0,75 мм2
Сечение провода, гибкий, с наконечником, без пластиковой втулки
0,2 мм2 ... 1,5 мм2
Выходное напряжение
макс. 30 В постоянного тока (входное напряжение +/-5 %, если I >80 % хотя бы в одном канале)
Выходной ток
макс. 20 мА
Длина зачистки
8 мм
Сечение проводника жесткое
0,2 мм2 ... 1,5 мм2
Сечение проводника AWG
24 ... 16
Сечение провода, гибкий, с наконечником, с пластиковой втулкой
0,2 мм2 ... 0,75 мм2
Сечение провода, гибкий, с наконечником, без пластиковой втулки
0,2 мм2 ... 1,5 мм2
Способ подключения
Соединение push-in
Длина зачистки
18 мм
Сечение проводника жесткое
0,5 мм2 ... 16 мм2
Сечение проводника AWG
20 ... 8
Сечение провода, гибкий, с наконечником, с пластиковой втулкой
0,5 мм2 ... 16 мм2
Сечение провода, гибкий, с наконечником, без пластиковой втулки
0,5 мм2 ... 16 мм2
Способ подключения
Соединение push-in
Длина зачистки
18 мм
Сечение проводника жесткое
0,5 мм2 ... 16 мм2
Сечение проводника AWG
20 ... 8
Сечение провода, гибкий, с наконечником, с пластиковой втулкой
0,5 мм2 ... 16 мм2
Сечение провода, гибкий, с наконечником, без пластиковой втулки
0,5 мм2 ... 16 мм2
Максимальное расширение системы
<= 20 (модули CAPAROC выравниваются)
Зеленый светодиод питания (PWR)
горит (без ошибок канала)
Индикатор питания (PWR) красный
горит (напряжение питания вне номинального диапазона)
Светодиод питания (PWR) желтый
мигает (3 раза при активации блокировки программирования)
Зеленый сигнальный светодиод
горит (без ошибок канала)
Желтый сигнальный светодиод
горит (при >80% хотя бы одного канала)
Красный сигнальный светодиод
горит (при наличии хотя бы одной ошибки канала)
Габаритный чертеж
Ширина
12,4 мм
Высота
132,4 мм
Глубина
111,3 мм (включая DIN-рейку 7,5 мм)
Цвет
светло-серый (RAL 7035)
Материал
ПА 6
Класс воспламеняемости согласно UL 94.
В-0
Степень защиты
IP20
Температура окружающей среды (рабочая)
-30 °С ... 65 °С
Температура окружающей среды (хранение/транспортировка)
-40 °С ... 70 °С
Высота
<= 4000 м (над уровнем моря)
Тест на влажность
96 часов, относительная влажность 95 %, 40 °C
Шок (операция)
30g (период 11 мс, полусинусоидальный ударный импульс, согласно IEC 60068-2-27)
Вибрация (работа)
5g (10 Гц...150 Гц/10 циклов/ось/X, Y, Z)
Идентификация
Внесен в список UL/C-UL UL 508
Идентификация
T?V 22 ATEX 8874 X
Идентификация
МЭКЕх ТУР 22.0049X
Идентификация
T?V 22 UKEX 7109 X
Идентификация
ISA S71.04.2013 G3 Жесткая группа А
Стандарты/спецификации
ЭН 61000-6-2
Примечание
ЭМС - Защищенность промышленных зон
Стандарты/спецификации
ЭН 61000-6-3
Примечание
ЭМС - Выбросы для жилой, деловой и коммерческой недвижимости, а также для небольших предприятий
Стандарты/спецификации
ЕН 60068-2-78
Примечание
Влияние окружающей среды - Влага и тепло, постоянные
Взрывоопасные среды. Часть 7. Защита оборудования повышенной безопасностью «е»
Стандарты/спецификации
МЭК 60079-0
Примечание
Взрывоопасные среды. Часть 0. Оборудование. Общие требования.
Тип крепления
подключается к токовой шине CAPAROC CR...
Номер позиции
1344363
Упаковочная единица
1 шт.
Минимальный объем заказа
1 шт.
Ключ продаж
CE
Ключ продукта
CLA231
GTIN
4063151658403
Вес за штуку (включая упаковку)
129 г
Вес за штуку (без упаковки)
91,9 г
Номер таможенного тарифа
85363010
Страна происхождения
DE
ЭКЛАСС-13.0
27140401
ЭКЛАСС-15.0
27140401
ЭТИМ 10.0
EC003538
СПСК 21.0
39121400
Соответствует требованиям ЕС RoHS к веществам
Да
Освобождение
7(а), 7(в)-I
Экологичный период использования (EFUP)
EFUP-50 Таблицу декларации RoHS для Китая, связанную с изделием, можно найти в области загрузки соответствующей статьи в разделе «Декларация производителя». Для всех изделий с EFUP-E таблица декларации RoHS для Китая не выдается и не требуется.
