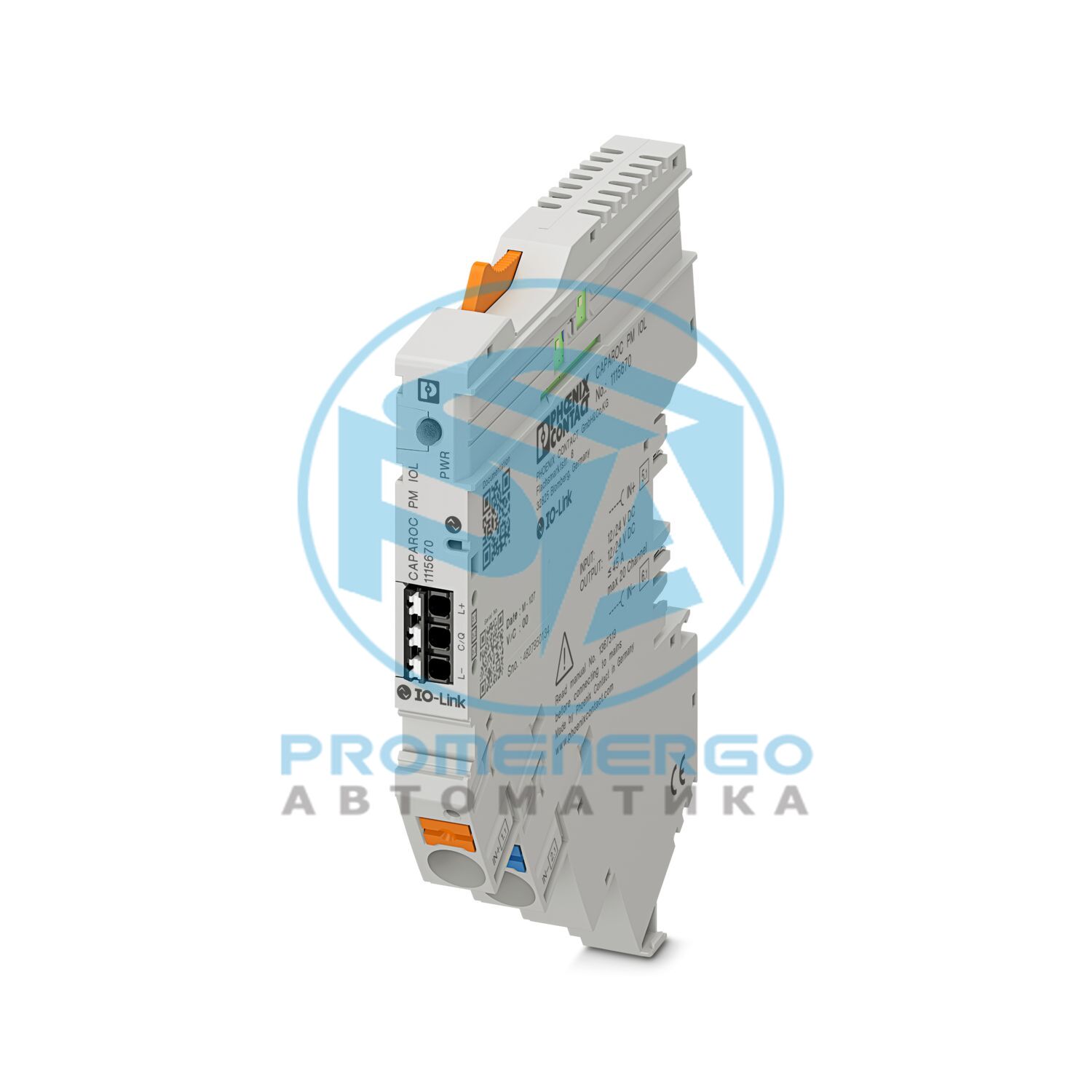

Модуль питания с интерфейсом IO-Link для питания системы автоматических выключателей CAPAROC напряжением 12 или 24 В постоянного тока до 20 каналов. Для установки на DIN-рейку через токовые рейки CAPAROC.
Технические характеристики
Тип продукта
Устройство автоматических выключателей
Семейство продуктов
КАПАРОК
Тип
Подключаемый модуль
Количество слотов
2
Класс защиты
III
Степень загрязнения
2
Рабочее напряжение
10 В постоянного тока ... 30 В постоянного тока
Номинальное напряжение
12 В постоянного тока
Номинальный ток I Н
45 А (общий входной ток)
Метод отключения
Э (электронный)
Сопротивление обратной связи
макс. 35 В постоянного тока
Диэлектрическая прочность
35 В постоянного тока (цепь нагрузки)
Эффективность
> 99 %
Ток покоя I 0
тип. 12 мА (без нагрузки при 24 В)
Рассеяние мощности
тип. 0,27 Вт (без нагрузки при 24 В)
Снижение характеристик температуры
45 А (общий ток при 40°C)
Наработка на отказ (МЭК 61709, серийный номер 29500)
13826266,85 ч (при 25 °C и нагрузке 21 %)
Падение напряжения
5 мВ (при 10 А)
Отключение при пониженном напряжении
<= 9,2 В постоянного тока (активное)
Отключение при перенапряжении
>= 30,5 В постоянного тока (активное)
Потребляемый ток
тип. 0,5 мА (при 24 В постоянного тока)
Длина импульса
>= 50 мс
Способ подключения
Соединение push-in
Длина зачистки
18 мм
Сечение проводника жесткое
0,5 мм2 ... 16 мм2
Сечение проводника AWG
20 ... 8
Сечение провода, гибкий, с наконечником, с пластиковой втулкой
0,5 мм2 ... 16 мм2
Сечение провода, гибкий, с наконечником, без пластиковой втулки
0,5 мм2 ... 16 мм2
Способ подключения
Соединение push-in
Длина зачистки
18 мм
Сечение проводника жесткое
0,5 мм2 ... 16 мм2
Сечение проводника AWG
20 ... 8
Сечение провода, гибкий, с наконечником, с пластиковой втулкой
0,5 мм2 ... 16 мм2
Сечение провода, гибкий, с наконечником, без пластиковой втулки
0,5 мм2 ... 16 мм2
Способ подключения
Соединение push-in
Длина зачистки
8 мм
Сечение проводника жесткое
0,2 мм2 ... 1,5 мм2
Сечение проводника AWG
24 ... 16
Сечение провода, гибкий, с наконечником, с пластиковой втулкой
0,2 мм2 ... 0,75 мм2
Сечение провода, гибкий, с наконечником, без пластиковой втулки
0,2 мм2 ... 1,5 мм2
Тип интерфейса
IO-Link
Спецификация
В1.1
Защита от обратной полярности
да
Скорость передачи
230,4 кбит/с (COM3)
Время цикла
мин. 20 мс
Объем данных процесса
8 байт (входные данные)
Номинальное напряжение питания входов/выходов
24 В постоянного тока
Потребляемый ток
тип. 30 мА (IO-Link L+)
Идентификатор поставщика IO-Link
176 дек , 00 B0 шест.
Идентификатор устройства IO-Link
393760 декабрь, 06 02 20 шестнадцатеричный
Максимальное расширение системы
<= 20 (каналов)
Индикатор IO-Link выключен
off (Нет communication)
Зеленый светодиод IO-Link
мигает (соединение IO-Link существует)
Зеленый светодиод питания (PWR)
горит (напряжение питания в норме)
Индикатор питания (PWR) красный
горит (напряжение питания вне номинального диапазона)
Габаритный чертеж
Ширина
12,4 мм
Высота
132,4 мм
Глубина
111,3 мм (включая DIN-рейку 7,5 мм)
Цвет
светло-серый (RAL 7035)
Материал
ПА 6
Класс воспламеняемости согласно UL 94.
В-0
Степень защиты
IP20
Температура окружающей среды (рабочая)
-30 °С ... 65 °С
Температура окружающей среды (хранение/транспортировка)
-40 °С ... 70 °С
Высота
<= 4000 м (над уровнем моря)
Тест на влажность
96 часов, относительная влажность 95 %, 40 °C
Шок (операция)
30g (период 11 мс, полусинусоидальный ударный импульс, согласно IEC 60068-2-27)
Вибрация (работа)
5g (10 Гц...150 Гц/10 циклов/ось/X, Y, Z)
Идентификация
Внесен в список UL/C-UL UL 508
Идентификация
ISA S71.04.2013 G3 Жесткая группа А
Стандарты/спецификации
ЭН 61000-6-2
Примечание
ЭМС - Защищенность промышленных зон
Стандарты/спецификации
ЭН 61000-6-3
Примечание
ЭМС - Выбросы для жилой, деловой и коммерческой недвижимости, а также для небольших предприятий
Стандарты/спецификации
ЕН 60068-2-78
Примечание
Влияние окружающей среды - Влага и тепло, постоянные
EFUP-50 Таблицу декларации RoHS для Китая, связанную с изделием, можно найти в области загрузки соответствующей статьи в разделе «Декларация производителя». Для всех изделий с EFUP-E таблица декларации RoHS для Китая не выдается и не требуется.
