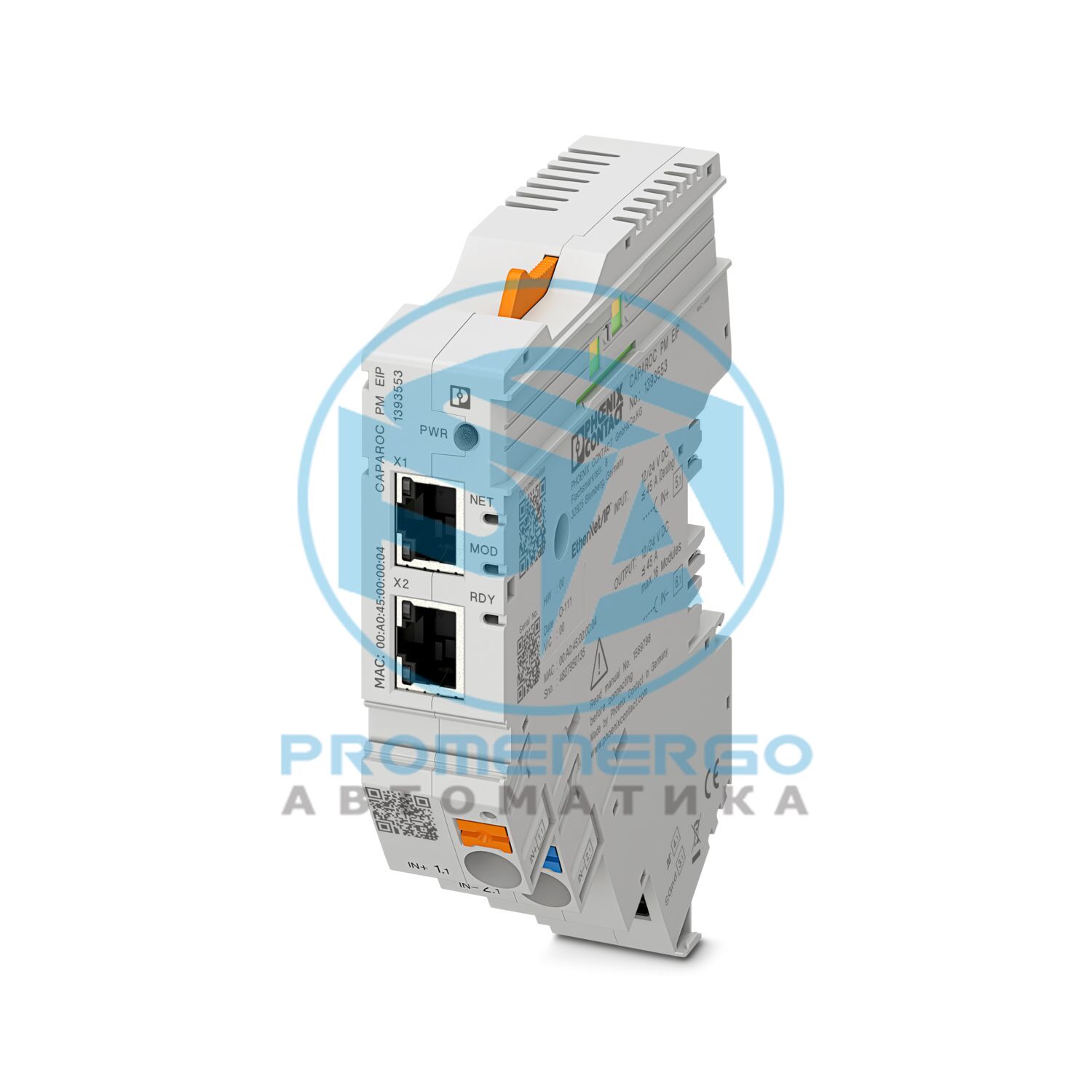

Модуль питания с интерфейсом EtherNet/IP(TM) для питания системы автоматических выключателей CAPAROC напряжением 12 В постоянного тока или 24 В постоянного тока. Дополнительный системный интерфейс для связи с источником питания. Для установки на DIN-рейку через токовые рейки CAPAROC.
Технические характеристики
Примечание
Версия LABS - в соответствии со спецификацией испытаний VW PV 3.10.7:2005-0.
Тип продукта
Устройство автоматических выключателей
Семейство продуктов
КАПАРОК
Тип
Подключаемый модуль
Количество слотов
4
Класс защиты
III
Степень загрязнения
2
Функция устройства
Адаптер EtherNet/IP(TM)
Адресация
DHCP (по умолчанию), BootP, статический, ACD
Топология
Линия
Рабочее напряжение
10 В постоянного тока ... 30 В постоянного тока
Номинальное напряжение
12 В постоянного тока
Номинальный ток I Н
45 А (общий входной ток)
Номинальное импульсное напряжение
0,5 кВ
Метод отключения
Э (электронный)
Сопротивление обратной связи
макс. 35 В постоянного тока
Диэлектрическая прочность
35 В постоянного тока (цепь нагрузки)
Эффективность
> 99 %
Ток покоя I 0
тип. 46 мА (без нагрузки при 24 В)
Рассеяние мощности
тип. 1,1 Вт (без нагрузки при 24 В)
Снижение характеристик температуры
45 А (общий ток при 60°C)
Наработка на отказ (МЭК 61709, серийный номер 29500)
7242508,37 ч (при 25 °C и нагрузке 21 %)
Падение напряжения
0,082 В (при 40 А)
Отключение при пониженном напряжении
<= 9,2 В постоянного тока (активное)
Отключение при перенапряжении
>= 30,5 В постоянного тока (активное)
Способ подключения
Соединение push-in
Длина зачистки
18 мм
Сечение проводника AWG
20 ... 8
Сечение провода, гибкий, с наконечником, с пластиковой втулкой
0,5 мм2 ... 16 мм2
Сечение провода, гибкий, с наконечником, без пластиковой втулки
0,5 мм2 ... 16 мм2
Способ подключения
Соединение push-in
Длина зачистки
18 мм
Сечение проводника AWG
20 ... 8
Сечение провода, гибкий, с наконечником, с пластиковой втулкой
0,5 мм2 ... 16 мм2
Сечение провода, гибкий, с наконечником, без пластиковой втулки
0,5 мм2 ... 16 мм2
Способ подключения
Соединение push-in
Длина зачистки
8 мм
Сечение проводника жесткое
0,2 мм2 ... 1,5 мм2
Сечение проводника AWG
24 ... 16
Сечение провода, гибкий, с наконечником, с пластиковой втулкой
0,2 мм2 ... 0,75 мм2
Сечение провода, гибкий, с наконечником, без пластиковой втулки
0,2 мм2 ... 1,5 мм2
Максимальное расширение системы
<= 16 (модули CAPAROC выравниваются)
Тип интерфейса
Ethernet
Число
2
Скорость передачи
10 Мбит/с 100 Мбит/с
Физика трансмиссии
Ethernet в витой паре RJ45
Поддерживаемые протоколы
Ethernet/IP(TM)
Подключение X1 Светодиод зеленый
горит (подключиться)
Соединение X1 Светодиод желтый
горит (движение)
Подключение X2 Светодиод зеленый
горит (подключиться)
Подключение X2 Светодиод желтый
горит (движение)
Зеленый светодиод питания (PWR)
горит (напряжение питания в пределах рабочего диапазона напряжений)
Индикатор питания (PWR) красный
горит (напряжение питания вне диапазона рабочего напряжения)
Светодиод питания (PWR) желтый
горит (нажата кнопка PWR)
Индикатор NET выключен
off (Нет voltage present at the device or no IP address configured)
NET светодиод зеленый
горит (имеется связь с контроллером)
NET светодиод красный
горит (Обнаружение конфликта адресов (ACD): «Дублирующийся IP-адрес». Устройство обнаружило, что его IP-адрес уже используется в сети.)
Влияние окружающей среды - Вибрации (синусоидальные)
Стандарты/спецификации
ЕН 60068-2-27
Примечание
Влияние окружающей среды - Потрясения
Тип крепления
подключается к токовой шине CAPAROC CR...
Номер позиции
1393553
Упаковочная единица
1 шт.
Минимальный объем заказа
1 шт.
Ключ продаж
CE
Ключ продукта
CLA231
GTIN
4063151774912
Вес за штуку (включая упаковку)
184 г
Вес за штуку (без упаковки)
147,8 г
Номер таможенного тарифа
85363030
Страна происхождения
DE
ЭКЛАСС-13.0
27140401
ЭКЛАСС-15.0
27140401
ЭТИМ 10.0
EC003538
СПСК 21.0
39121400
Соответствует требованиям ЕС RoHS к веществам
Да
Освобождение
7(а), 7(в)-I
Экологичный период использования (EFUP)
EFUP-50 Таблицу декларации RoHS для Китая, связанную с изделием, можно найти в области загрузки соответствующей статьи в разделе «Декларация производителя». Для всех изделий с EFUP-E таблица декларации RoHS для Китая не выдается и не требуется.
