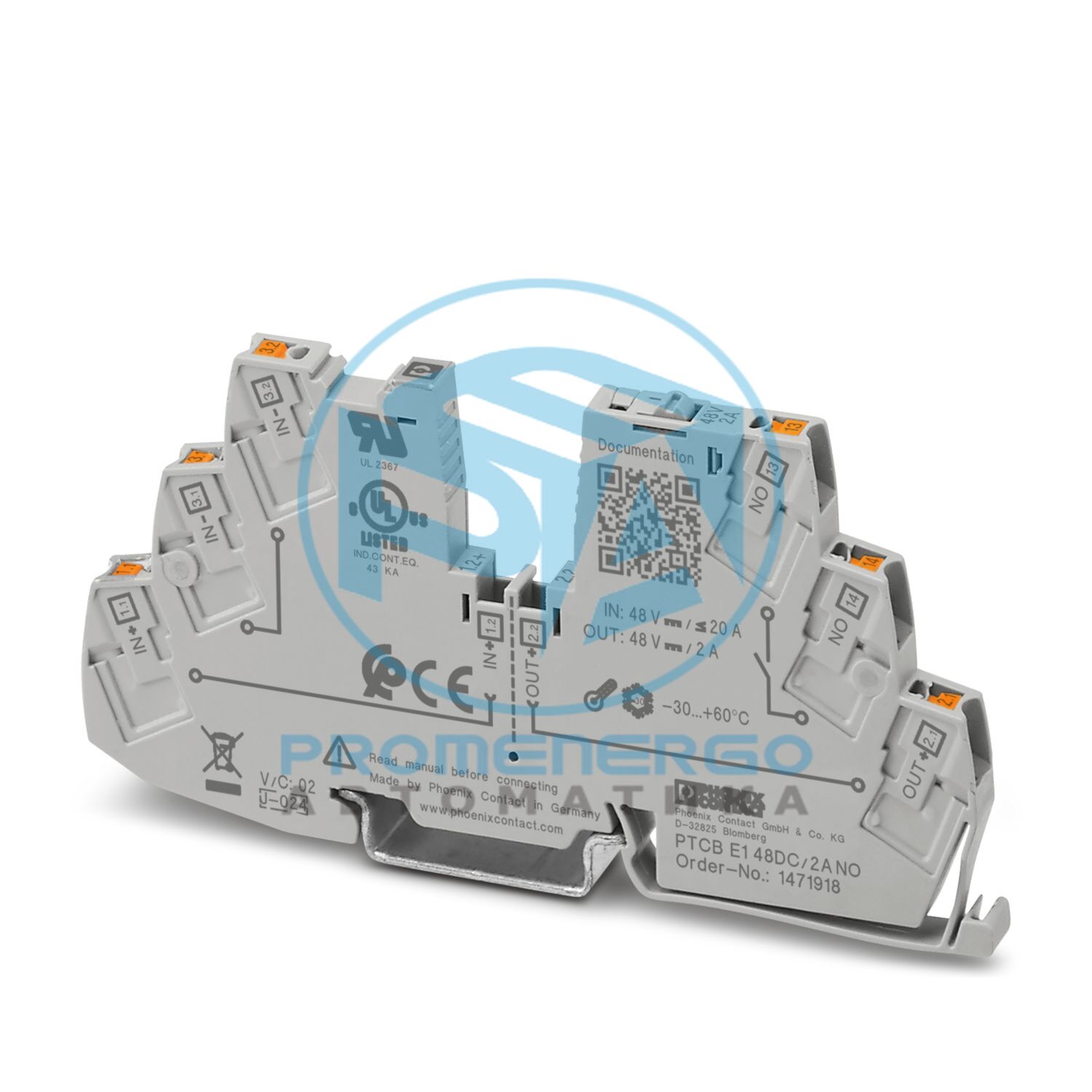

PTCB E1 48DC/2A НО - электронный автоматический выключатель
Одноканальная электронная защита устройств для нагрузок 48 В постоянного тока. Фиксированный номинальный ток 2 А. С плавающим контактом дистанционной индикации. Можно комбинировать с клеммными колодками CLIPLINE. Для установки на DIN-рейку.
Технические характеристики
Примечание Повторяющиеся сильные короткие замыкания могут снизить интеграл плавления встроенного резервного предохранителя.
Тип продукта Устройство автоматических выключателей Семейство продуктов ПТКБ Тип Модуль DIN-рейки, цельный Количество позиций 1 Класс защиты III Степень загрязнения 2
Рабочее напряжение 30 В постоянного тока ... 56 В постоянного тока Номинальное напряжение 48 В постоянного тока Номинальный ток I Н 20 А (общий входной ток) Номинальный ток (предварительно настроенный) 2 А Номинальное импульсное напряжение 0,5 кВ Метод отключения Э (электронный) Сопротивление обратной связи макс. 60 В постоянного тока Требуется резервный предохранитель Требуется только в том случае, если I max источника питания > коммутационная способность при коротком замыкании. Встроенный отказоустойчивый элемент. Коммутационная способность при коротком замыкании 300 А Диэлектрическая прочность макс. 60 В постоянного тока (цепь нагрузки) Предохранитель электронный Эффективность > 99 % Ток покоя I 0 тип. 10 мА Рассеяние мощности typ. 0.5 W (Нет-load operation) Время инициализации модуля < 350 мс Время ожидания после выключения канала 5 с (при перегрузке/коротком замыкании) Измерительный допуск I +/- 15 % Наработка на отказ (МЭК 61709, серийный номер 29500) 21687269 ч (при 25 °C и нагрузке 21 %) Падение напряжения 0,1 В (при 2 А) Безопасный элемент 5 А постоянного тока Тип переключения контактов без электрической изоляции Время выключения <= 10 мс (при коротком замыкании > 3,0 x I N) Отключение при пониженном напряжении <= 28,5 В постоянного тока (активное) Отключение при перенапряжении >= 56,5 В постоянного тока (активное) Макс. емкостная нагрузка 10 000 мкФ (в зависимости от настройки тока и доступного тока короткого замыкания, например, 3 мФ при 48 В постоянного тока и кабеле 0,1 Ом) Имя соединения Схема удаленной индикации Функция переключения НО контакт Рабочее напряжение 0 В постоянного тока ... 56 В постоянного тока Рабочий ток 100 мА постоянного тока
Способ подключения Соединение push-in Длина зачистки 8 мм Сечение провода гибкое 0,2 мм2 ... 2,5 мм2 Сечение проводника жесткое 0,2 мм2 ... 4 мм2 Сечение проводника AWG 24 ... 12 Сечение провода, гибкий, с наконечником, с пластиковой втулкой 0,2 мм2 ... 2,5 мм2 Сечение провода, гибкий, с наконечником, без пластиковой втулки 0,2 мм2 ... 2,5 мм2 Способ подключения Соединение push-in Длина зачистки 8 мм Сечение провода гибкое 0,2 мм2 ... 2,5 мм2 Сечение проводника жесткое 0,2 мм2 ... 4 мм2 Сечение проводника AWG 24 ... 12 Сечение провода, гибкий, с наконечником, с пластиковой втулкой 0,2 мм2 ... 2,5 мм2 Сечение провода, гибкий, с наконечником, без пластиковой втулки 0,2 мм2 ... 2,5 мм2 Способ подключения Соединение push-in Длина зачистки 8 мм Сечение провода гибкое 0,2 мм2 ... 2,5 мм2 Сечение проводника жесткое 0,2 мм2 ... 4 мм2 Сечение проводника AWG 24 ... 12 Сечение провода, гибкий, с наконечником, с пластиковой втулкой 0,2 мм2 ... 2,5 мм2 Сечение провода, гибкий, с наконечником, без пластиковой втулки 0,2 мм2 ... 2,5 мм2 Способ подключения Соединение push-in Длина зачистки 8 мм Сечение провода гибкое 0,2 мм2 ... 2,5 мм2 Сечение проводника жесткое 0,2 мм2 ... 4 мм2 Сечение проводника AWG 24 ... 14 Сечение провода, гибкий, с наконечником, с пластиковой втулкой 0,2 мм2 ... 2,5 мм2 Сечение провода, гибкий, с наконечником, без пластиковой втулки 0,2 мм2 ... 2,5 мм2
Светодиод канала выключен off (канал выключен) Светодиод канала желтый горит (канал включен, загрузка канала > 80%) Светодиод канала зеленый горит (канал включен) Светодиод канала красный горит (канал выключен, активно повышенное или пониженное напряжение) Светодиод канала красно-желтый мигает (перегрев или мощность P OUT более 100 Вт)
Габаритный чертеж
Ширина 6,2 мм Высота 105,8 мм Глубина 55,6 мм (включая DIN-рейку 7,5 мм)
Цвет серый (RAL 7042) Материал ПБТ Класс воспламеняемости согласно UL 94. В-0
Степень защиты IP20 Температура окружающей среды (рабочая) -30 °С ... 60 °С Температура окружающей среды (хранение/транспортировка) -40 °С ... 70 °С Высота <= 3000 м до 52 °C (над уровнем моря) Тест на влажность 96 часов, относительная влажность 95 %, 40 °C Шок (операция) 30 г (IEC 60068-2-27, тест Ea) Вибрация (работа) 10 Гц ... 59,6 Гц (амплитуда +/-0,35 мм; в соответствии с IEC 60068-2-6, тест Fc)
Идентификация Внесен в список UL/C-UL UL 508
Стандарты/спецификации ЭН 61000-6-2 Примечание ЭМС - Защищенность промышленных зон Стандарты/спецификации ЭН 61000-6-3 Примечание ЭМС - Выбросы для жилой, деловой и коммерческой недвижимости, а также для небольших предприятий Стандарты/спецификации ЕН 60068-2-78 Примечание Влияние окружающей среды - Влага и тепло, постоянные Стандарты/спецификации ЭН 50178 Примечание Оснащение энергоустановок электронным оборудованием Стандарты/спецификации ЭН 60068-2-6 Примечание Влияние окружающей среды - Вибрации (синусоидальные) Стандарты/спецификации ЕН 60068-2-27 Примечание Влияние окружающей среды - Потрясения Стандарты/спецификации ЭН 60068-2-30 Примечание Влияние окружающей среды. Часть 2-30. Испытания. Испытание Db: Влажное тепло, циклическое.
Тип крепления DIN-рейка: 35 мм
Номер позиции 1471918 Упаковочная единица 1 шт. Минимальный объем заказа 1 шт. Ключ продаж CE Ключ продукта CLA135 GTIN 4063151881146 Вес за штуку (включая упаковку) 33,66 г Вес за штуку (без упаковки) 27,24 г Номер таможенного тарифа 85363010 Страна происхождения DE
ЭКЛАСС-13.0 27140401 ЭКЛАСС-15.0 27140401
Соответствует требованиям ЕС RoHS к веществам Да Освобождение 7(а), 7(в)-I Экологичный период использования (EFUP) EFUP-50 Таблицу декларации RoHS для Китая, связанную с изделием, можно найти в области загрузки соответствующей статьи в разделе «Декларация производителя». Для всех изделий с EFUP-E таблица декларации RoHS для Китая не выдается и не требуется. Вещество-кандидат REACH (№ CAS) Свинец (CAS: 7439-92-1)
