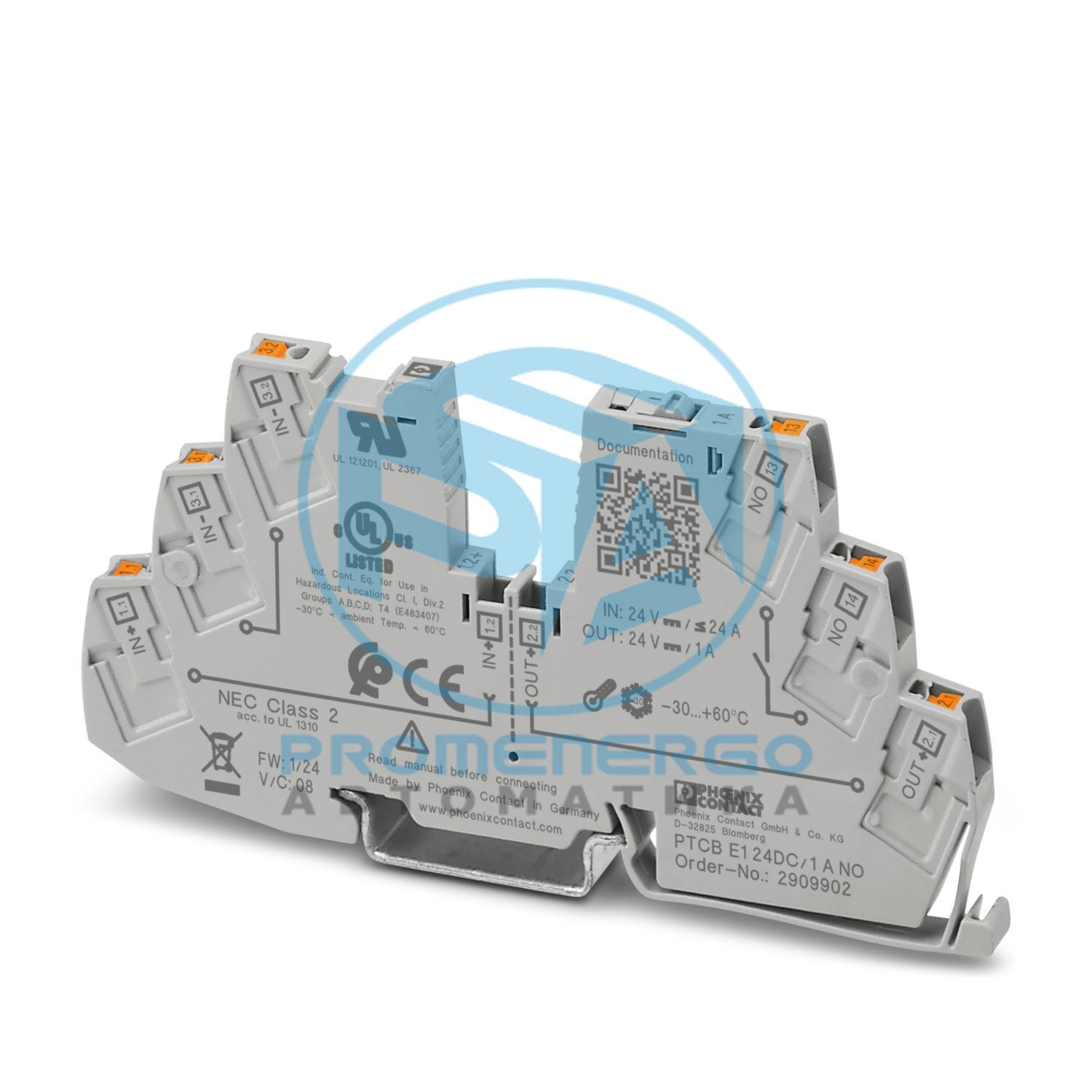

PTCB E1 24DC/1A НО - электронный автоматический выключатель
PTCB E1 24DC/1A НО - электронный автоматический выключатель
1-канальный электронный автоматический выключатель для защиты нагрузки 24 В постоянного тока от перегрузки и короткого замыкания. Простое распределение потенциала с помощью компонентов полной системы клеммных блоков CLIPLINE. С фиксированным номинальным током. Для установки на DIN-рейку.
Технические характеристики
Примечание
EN 50121-3-2: Железнодорожное оборудование. Электромагнитная совместимость. Часть 3-2: Подвижной состав. Оборудование.
Тип продукта
Устройство автоматических выключателей
Семейство продуктов
ПТКБ
Тип
Модуль DIN-рейки, цельный
Количество позиций
1
Количество каналов
1
Класс защиты
III
Степень загрязнения
2
Рабочее напряжение
18 В постоянного тока ... 30 В постоянного тока
Номинальное напряжение
24 В постоянного тока
Номинальный ток I Н
24 А (общий входной ток)
Номинальный ток (предварительно настроенный)
1 А
Номинальное импульсное напряжение
0,5 кВ
Метод отключения
Э (электронный)
Сопротивление обратной связи
макс. 35 В постоянного тока
Требуется резервный предохранитель
Требуется только в том случае, если I max источника питания > коммутационная способность при коротком замыкании. Встроенный отказоустойчивый элемент.
Коммутационная способность при коротком замыкании
300 А
Диэлектрическая прочность
макс. 35 В постоянного тока (цепь нагрузки)
Предохранитель
электронный
Эффективность
> 99 %
Ток покоя I 0
тип. 12 мА
Рассеяние мощности
typ. 0.3 W (Нет-load operation)
Время инициализации модуля
< 0,55 с
Время ожидания после выключения канала
5 с (при перегрузке/коротком замыкании)
Измерительный допуск I
+/- 15 %
Снижение характеристик температуры
21 А (общий ток при 60°C)
Наработка на отказ (МЭК 61709, серийный номер 29500)
28571428 ч (при 25 °C и нагрузке 21 %)
Падение напряжения
0,06 В (при 2 А)
Безопасный элемент
4 А постоянного тока
Тип переключения контактов
без электрической изоляции
Время выключения
<= 10 мс (при коротком замыкании > 2,0 x I N)
Отключение при пониженном напряжении
<= 17,8 В постоянного тока (активное)
Отключение при перенапряжении
>= 30,5 В постоянного тока (активное)
Макс. емкостная нагрузка
14000 мкФ (в зависимости от доступного тока короткого замыкания)
Имя соединения
Схема удаленной индикации
Функция переключения
НО контакт
Рабочее напряжение
0 В постоянного тока ... 30 В постоянного тока
Рабочий ток
100 мА постоянного тока
Способ подключения
Соединение push-in
Длина зачистки
8 мм
Сечение провода гибкое
0,2 мм2 ... 2,5 мм2
Сечение проводника жесткое
0,2 мм2 ... 4 мм2
Сечение проводника AWG
24 ... 12
Сечение провода, гибкий, с наконечником, с пластиковой втулкой
0,2 мм2 ... 2,5 мм2
Сечение провода, гибкий, с наконечником, без пластиковой втулки
0,2 мм2 ... 2,5 мм2
Способ подключения
Соединение push-in
Длина зачистки
8 мм
Сечение провода гибкое
0,2 мм2 ... 2,5 мм2
Сечение проводника жесткое
0,2 мм2 ... 4 мм2
Сечение проводника AWG
24 ... 12
Сечение провода, гибкий, с наконечником, с пластиковой втулкой
0,2 мм2 ... 2,5 мм2
Сечение провода, гибкий, с наконечником, без пластиковой втулки
0,2 мм2 ... 2,5 мм2
Способ подключения
Соединение push-in
Длина зачистки
8 мм
Сечение провода гибкое
0,2 мм2 ... 2,5 мм2
Сечение проводника жесткое
0,2 мм2 ... 4 мм2
Сечение проводника AWG
24 ... 12
Сечение провода, гибкий, с наконечником, с пластиковой втулкой
0,2 мм2 ... 2,5 мм2
Сечение провода, гибкий, с наконечником, без пластиковой втулки
0,2 мм2 ... 2,5 мм2
Способ подключения
Соединение push-in
Длина зачистки
8 мм
Сечение провода гибкое
0,2 мм2 ... 2,5 мм2
Сечение проводника жесткое
0,2 мм2 ... 4 мм2
Сечение проводника AWG
24 ... 14
Сечение провода, гибкий, с наконечником, с пластиковой втулкой
0,2 мм2 ... 2,5 мм2
Сечение провода, гибкий, с наконечником, без пластиковой втулки
0,2 мм2 ... 2,5 мм2
Светодиод канала выключен
off (канал выключен)
Светодиод канала желтый
горит (канал включен, загрузка канала > 80%)
Светодиод канала зеленый
горит (канал включен)
Светодиод канала красный
горит (канал выключен, активно повышенное или пониженное напряжение)
Габаритный чертеж
Ширина
6,2 мм
Высота
105,8 мм
Глубина
55,6 мм (включая DIN-рейку 7,5 мм)
Цвет
серый (RAL 7042)
Материал
ПБТ
Класс воспламеняемости согласно UL 94.
В-0
Степень защиты
IP20
Температура окружающей среды (рабочая)
-30 °С ... 60 °С
Температура окружающей среды (хранение/транспортировка)
-40 °С ... 70 °С
Высота
<= 3000 м до 52 °C (над уровнем моря)
Тест на влажность
96 часов, относительная влажность 95 %, 40 °C
Шок (операция)
30 г (IEC 60068-2-27, тест Ea)
Вибрация (работа)
10 Гц ... 59,6 Гц (амплитуда +/-0,35 мм; в соответствии с IEC 60068-2-6, тест Fc)
Идентификация
Внесен в список UL/C-UL UL 508
Идентификация
ДНВ ГЛ
Идентификация
ISA S71.04.2013 G3 Жесткая группа А
Температура
Д
Влажность
Б
Вибрация
Б
ЭМС
Б
Корпус
А
Стандарты/спецификации
ЭН 61000-6-2
Примечание
ЭМС - Защищенность промышленных зон
Стандарты/спецификации
ЭН 61000-6-3
Примечание
ЭМС - Выбросы для жилой, деловой и коммерческой недвижимости, а также для небольших предприятий
Стандарты/спецификации
ЕН 60068-2-78
Примечание
Влияние окружающей среды - Влага и тепло, постоянные
Влияние окружающей среды - Вибрации (синусоидальные)
Стандарты/спецификации
ЕН 60068-2-27
Примечание
Влияние окружающей среды - Потрясения
Стандарты/спецификации
ЭН 60068-2-30
Примечание
Влияние окружающей среды. Часть 2-30. Испытания. Испытание Db: Влажное тепло, циклическое.
Стандарты/спецификации
ЕН 61373
Примечание
Железнодорожное оборудование. Оборудование подвижного состава. Испытания на удар и вибрацию.
Стандарты/спецификации
ЕН 45545-2
Примечание
Применение на железнодорожном транспорте. Противопожарная защита на железнодорожном транспорте. Часть 2. Требования к огнестойкости материалов и деталей.
Тип крепления
DIN-рейка: 35 мм
Номер позиции
2909902
Упаковочная единица
1 шт.
Минимальный объем заказа
1 шт.
Ключ продаж
CE
Ключ продукта
CLA135
GTIN
4055626408705
Вес за штуку (включая упаковку)
34,5 г
Вес за штуку (без упаковки)
27,64 г
Номер таможенного тарифа
85363010
Страна происхождения
DE
ЭКЛАСС-13.0
27140401
ЭКЛАСС-15.0
27140401
ЭТИМ 10.0
EC003538
СПСК 21.0
39121400
Соответствует требованиям ЕС RoHS к веществам
Да
Освобождение
7(а), 7(в)-I
Экологичный период использования (EFUP)
EFUP-50 Таблицу декларации RoHS для Китая, связанную с изделием, можно найти в области загрузки соответствующей статьи в разделе «Декларация производителя». Для всех изделий с EFUP-E таблица декларации RoHS для Китая не выдается и не требуется.
