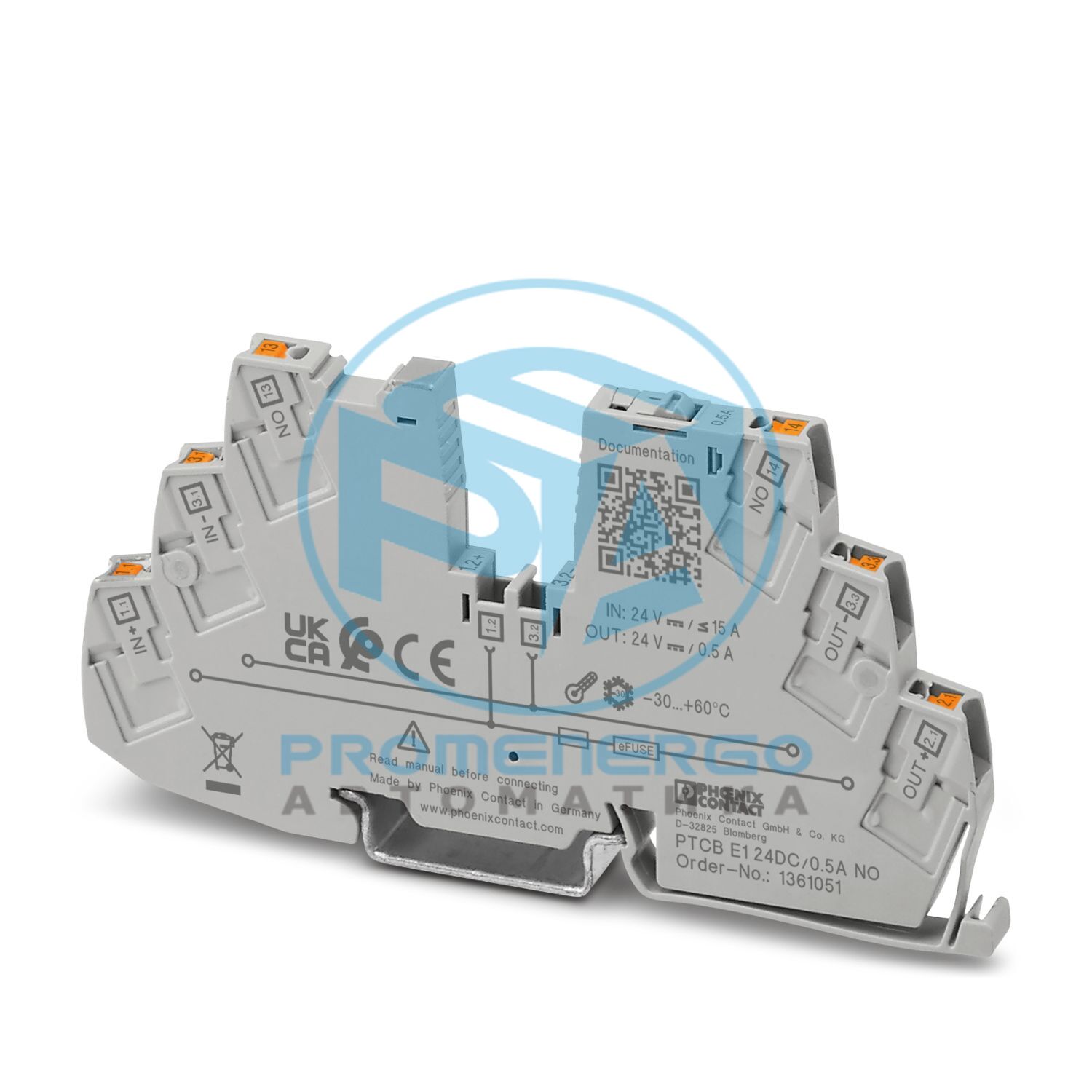

PTCB E1 24DC/0,5A НО - Электронный автоматический выключатель
PTCB E1 24DC/0,5A НО - Электронный автоматический выключатель
Одноканальная электронная защита устройств для нагрузок постоянного тока 12-24 В. Фиксированное номинальное значение тока: 0,5 А. С дистанционной сигнализацией и активным ограничением тока. Можно комбинировать с клеммными колодками CLIPLINE. Для установки на DIN-рейку.
Технические характеристики
Примечание
Подключение сигнальной линии проверено в соответствии с EN 61000-4-4 напряжением 1 кВ; при необходимости клиент должен обеспечить соответствующие меры защиты
Тип продукта
Устройство автоматических выключателей
Семейство продуктов
ПТКБ
Тип
Модуль DIN-рейки, цельный
Количество позиций
1
Количество каналов
1
Класс защиты
III
Степень загрязнения
2
Рабочее напряжение
10 В постоянного тока ... 30 В постоянного тока
Номинальное напряжение
12 В постоянного тока
Номинальный ток I Н
15 А (общий входной ток)
Номинальный ток I Н
0,5 А постоянного тока
Номинальный ток (предварительно настроенный)
0,5 А
Номинальное импульсное напряжение
0,5 кВ
Метод отключения
Э (электронный)
Сопротивление обратной связи
макс. 35 В постоянного тока
Требуется резервный предохранитель
Требуется только в том случае, если I max источника питания > коммутационная способность при коротком замыкании. Встроенный отказоустойчивый элемент.
Коммутационная способность при коротком замыкании
300 А
Диэлектрическая прочность
макс. 35 В постоянного тока (цепь нагрузки)
Активное ограничение тока
тип. 1,1 х I Н
Предохранитель
электронный
Эффективность
> 98.5 %
Ток покоя I 0
тип. 5 мА
Рассеяние мощности
typ. 0.1 W (Нет-load operation)
Время инициализации модуля
40 мс
Время ожидания после выключения канала
5 с (при перегрузке/коротком замыкании)
Измерительный допуск I
+/- 7 %
Снижение характеристик температуры
15 А (общий ток при 60°C)
Наработка на отказ (МЭК 61709, серийный номер 29500)
28514399 ч (при 25 °C и нагрузке 21 %)
Падение напряжения
0,28 В (при 0,5 А)
Безопасный элемент
4 А постоянного тока
Тип переключения контактов
без электрической изоляции
Время выключения
<= 600 мс
Отключение при пониженном напряжении
<= 9,2 В постоянного тока (активное)
Отключение при перенапряжении
>= 30,5 В постоянного тока (активное)
Макс. емкостная нагрузка
5,7 мФ (в зависимости от настройки тока и доступного тока короткого замыкания)
Имя соединения
Схема удаленной индикации
Функция переключения
НО контакт
Рабочее напряжение
0 В постоянного тока ... 30 В постоянного тока
Рабочий ток
100 мА постоянного тока
Способ подключения
Соединение push-in
Длина зачистки
8 мм
Сечение провода гибкое
0,2 мм2 ... 2,5 мм2
Сечение проводника жесткое
0,2 мм2 ... 4 мм2
Сечение проводника AWG
24 ... 12
Сечение провода, гибкий, с наконечником, с пластиковой втулкой
0,2 мм2 ... 2,5 мм2
Сечение провода, гибкий, с наконечником, без пластиковой втулки
0,2 мм2 ... 2,5 мм2
Способ подключения
Соединение push-in
Длина зачистки
8 мм
Сечение провода гибкое
0,2 мм2 ... 2,5 мм2
Сечение проводника жесткое
0,2 мм2 ... 4 мм2
Сечение проводника AWG
24 ... 12
Сечение провода, гибкий, с наконечником, с пластиковой втулкой
0,2 мм2 ... 2,5 мм2
Сечение провода, гибкий, с наконечником, без пластиковой втулки
0,2 мм2 ... 2,5 мм2
Способ подключения
Соединение push-in
Длина зачистки
8 мм
Сечение провода гибкое
0,2 мм2 ... 2,5 мм2
Сечение проводника жесткое
0,2 мм2 ... 4 мм2
Сечение проводника AWG
24 ... 12
Сечение провода, гибкий, с наконечником, с пластиковой втулкой
0,2 мм2 ... 2,5 мм2
Сечение провода, гибкий, с наконечником, без пластиковой втулки
0,2 мм2 ... 2,5 мм2
Способ подключения
Соединение push-in
Длина зачистки
8 мм
Сечение провода гибкое
0,2 мм2 ... 2,5 мм2
Сечение проводника жесткое
0,2 мм2 ... 4 мм2
Сечение проводника AWG
24 ... 14
Сечение провода, гибкий, с наконечником, с пластиковой втулкой
0,2 мм2 ... 2,5 мм2
Сечение провода, гибкий, с наконечником, без пластиковой втулки
0,2 мм2 ... 2,5 мм2
Светодиод канала выключен
off (канал выключен)
Светодиод канала желтый
мигает (активен режим программирования)
Светодиод канала зеленый
горит (канал включен)
Светодиод канала красный
горит (канал выключен, активно повышенное или пониженное напряжение)
Габаритный чертеж
Ширина
6,2 мм
Высота
105,8 мм
Глубина
55,6 мм (включая DIN-рейку 7,5 мм)
Цвет
серый (RAL 7042)
Материал
ПБТ
Класс воспламеняемости согласно UL 94.
В-0
Степень защиты
IP20
Температура окружающей среды (рабочая)
-30 °С ... 60 °С
Температура окружающей среды (хранение/транспортировка)
-40 °С ... 70 °С
Высота
<= 3000 м до 52 °C (над уровнем моря)
Тест на влажность
96 часов, относительная влажность 95 %, 40 °C
Шок (операция)
30 г (IEC 60068-2-27, тест Ea)
Вибрация (работа)
10 Гц ... 59,6 Гц (амплитуда +/-0,35 мм; в соответствии с IEC 60068-2-6, тест Fc)
Идентификация
Внесен в список UL/C-UL UL 508
Идентификация
Разрешение на судостроение
Идентификация
ISA S71.04.2013 G3 Жесткая группа А
Температура
А
Влажность
Б
Вибрация
Б
ЭМС
А
Корпус
А
Стандарты/спецификации
ЭН 61000-6-2
Примечание
ЭМС - Защищенность промышленных зон
Стандарты/спецификации
ЭН 61000-6-3
Примечание
ЭМС - Выбросы для жилой, деловой и коммерческой недвижимости, а также для небольших предприятий
Стандарты/спецификации
ЕН 60068-2-78
Примечание
Влияние окружающей среды - Влага и тепло, постоянные
Влияние окружающей среды - Вибрации (синусоидальные)
Стандарты/спецификации
ЕН 60068-2-27
Примечание
Влияние окружающей среды - Потрясения
Стандарты/спецификации
ЭН 60068-2-30
Примечание
Влияние окружающей среды. Часть 2-30. Испытания. Испытание Db: Влажное тепло, циклическое.
Тип крепления
DIN-рейка: 35 мм
Номер позиции
1361051
Упаковочная единица
1 шт.
Минимальный объем заказа
1 шт.
Ключ продаж
CE
Ключ продукта
CLA135
GTIN
4063151696566
Вес за штуку (включая упаковку)
32 г
Вес за штуку (без упаковки)
25,81 г
Номер таможенного тарифа
85363010
Страна происхождения
DE
ЭКЛАСС-13.0
27140401
ЭКЛАСС-15.0
27140401
ЭТИМ 10.0
EC003538
СПСК 21.0
39121400
Соответствует требованиям ЕС RoHS к веществам
Да
Освобождение
7(а), 7(в)-I
Экологичный период использования (EFUP)
EFUP-50 Таблицу декларации RoHS для Китая, связанную с изделием, можно найти в области загрузки соответствующей статьи в разделе «Декларация производителя». Для всех изделий с EFUP-E таблица декларации RoHS для Китая не выдается и не требуется.
