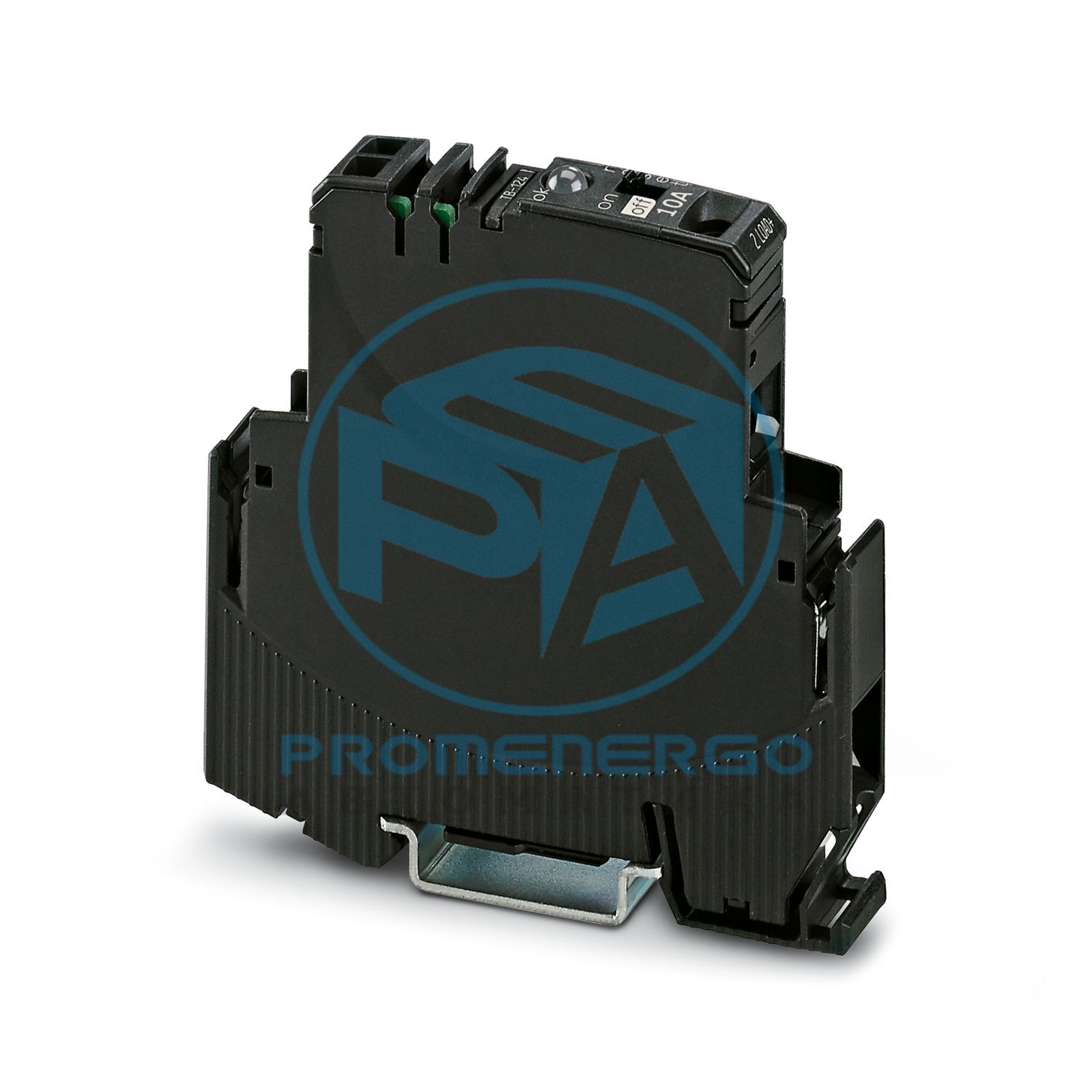

Электронный автоматический выключатель, 1 вход сброса, номинальный ток: 10 А
Технические характеристики
Общий
При установке в ряд без конвекционного охлаждения номинальный ток устройства следует доводить максимум до 80 % из-за теплового эффекта во время непрерывной работы (рабочий коэффициент 100 %). В системах или машинах должны быть приняты специальные меры предосторожности, чтобы предотвратить перезапуск компонентов (например, использование ПЛК безопасности). Параллельное соединение нескольких автоматических выключателей не допускается.
Тип продукта
Устройство автоматических выключателей
Семейство продуктов
ЕС-Е
Тип
Модуль DIN-рейки, цельный
Количество позиций
1
Количество каналов
1
Степень загрязнения
2
Тип предохранителя
Автоматическое устройство
Максимальная рассеиваемая мощность для номинального состояния
<= 2,22 ВА
Коммутационная способность I CN
Активное ограничение тока
Предохранитель
электронный
Рабочее напряжение
24 В постоянного тока
Номинальный ток I Н
10 А
Номинальное импульсное напряжение
0,5 кВ
Метод отключения
Э (электронный)
Требуется резервный предохранитель
не требуется, встроенный отказоустойчивый элемент
Диэлектрическая прочность
макс. 32 В постоянного тока (цепь нагрузки)
Выключить
тип. 1,5 х I Н
Активное ограничение тока
активный
Предохранитель
электронный
Диапазон тока покоя I0
тип. 25 мА +/-5 мА (при включении)
Наработка на отказ (МЭК 61709, серийный номер 29500)
7430000 ч (при 25 °C и нагрузке 80 %)
Падение напряжения
150 мВ (при I N )
Тип переключения контактов
без электрической изоляции
Макс. емкостная нагрузка
20000 мкФ
Задержка включения
тип. 0,5 с
Входное напряжение
макс. 32 В постоянного тока
Потребляемый ток
тип. 2,6 мА (при 24 В постоянного тока)
Длина импульса
мин. 10 мс
Напряжение
< 3 В постоянного тока (низкое состояние)
Выходное напряжение
24 В постоянного тока
Выходной ток
макс. 0,2 А (защита от короткого замыкания)
Имя соединения
Вспомогательный контакт
Функция переключения
Сбросить вход
Номинальное сечение
16,00 мм2
Способ подключения
Винтовое соединение
Способ подключения
Винтовое соединение
Винтовая резьба
М4
Момент затяжки
... 1,2 Нм
Длина зачистки
10 мм
Сечение проводника жесткое
0,5 мм2 ... 16 мм2
Сечение AWG
26 ... 6 (преобразовано согласно IEC)
Сечение провода гибкое
0,5 мм2 ... 16 мм2
Сечение провода, гибкий [AWG]
20 ... 6 (преобразовано согласно IEC)
Гибкое сечение провода (наконечник без пластиковой втулки)
0,5 мм2 ... 10 мм2
Сечение гибкого провода (наконечник с пластиковой втулкой)
0,5 мм2 ... 10 мм2
2 провода одинакового сечения, жесткие
0,5 мм2 ... 4 мм2
2 проводника одинакового сечения AWG, жесткий
20 ... 12 (преобразовано согласно IEC)
2 гибких провода одинакового сечения
0,5 мм2 ... 4 мм2
2 провода одинакового сечения AWG, гибкие
20 ... 12 (преобразовано согласно IEC)
2 провода одинакового сечения, гибкие, с наконечником без пластиковой втулки
0,5 мм2 ... 2,5 мм2
2 гибких провода одинакового сечения, с наконечником TWIN и пластиковой втулкой
0,5 мм2 ... 6 мм2
Номинальное сечение
16 мм2
Способ подключения
Винтовое соединение
Винтовая резьба
М3
Момент затяжки
... 0,5 Нм
Длина зачистки
8 мм
Гибкое сечение провода (наконечник без пластиковой втулки)
0,25 мм2 ... 2,5 мм2
Сечение гибкого провода (наконечник с пластиковой втулкой)
0,25 мм2 ... 2,5 мм2
Способ подключения
Винтовое соединение
Винтовая резьба
М4
Момент затяжки
1,2 Нм
Длина зачистки
10 мм
Сечение провода гибкое
0,5 мм2 ... 16 мм2
Сечение проводника жесткое
0,5 мм2 ... 16 мм2
Сечение проводника AWG
20 ... 6
2 гибких провода одинакового сечения, с наконечником TWIN и пластиковой втулкой
0,5 мм2 ... 6 мм2
Сечение провода, гибкий, с наконечником, с пластиковой втулкой
0,5 мм2 ... 10 мм2
Сечение провода, гибкий, с наконечником, без пластиковой втулки
0,5 мм2 ... 10 мм2
Способ подключения
Винтовое соединение
Винтовая резьба
М3
Момент затяжки
0,5 Нм
Длина зачистки
8 мм
Сечение проводника AWG
24 ... 14
Сечение провода, гибкий, с наконечником, с пластиковой втулкой
0,25 мм2 ... 2,5 мм2
Сечение провода, гибкий, с наконечником, без пластиковой втулки
0,25 мм2 ... 2,5 мм2
Ширина
12,5 мм
Высота
83 мм
Высота НЗ 35/15
90,5 мм
Высота НЗ 35/7,5
83 мм
Глубина
80 мм
Цвет
черный (RAL 9005)
Класс воспламеняемости согласно UL 94.
В0
Степень защиты
IP20 (корпус)
Температура окружающей среды (рабочая)
0 °C ... 50 °C (без конденсации)
Температура окружающей среды (хранение/транспортировка)
-20 °С ... 70 °С
Тест на влажность
96 часов, относительная влажность 95 %, 40 °C
Стандарты/спецификации
УЛ 508
Стандарты/спецификации
КСА 22.2
Примечание
Нет. 14
Стандарты/спецификации
УЛ 2367
Стандарты/спецификации
КСА 22.2
Примечание
Нет. 142
Стандарты/спецификации
КСА 22.2
Примечание
Нет. 213
Стандарты/спецификации
УЛ 1604
Тип крепления
DIN-рейка: 35 мм
Номер позиции
0903048
Упаковочная единица
6 шт.
Минимальный объем заказа
1 шт.
Ключ продаж
CE
Ключ продукта
CLA131
GTIN
4046356466943
Вес за штуку (включая упаковку)
69,28 г
Вес за штуку (без упаковки)
69,28 г
Номер таможенного тарифа
85362010
Страна происхождения
DE
ЭКЛАСС-13.0
27140401
ЭКЛАСС-15.0
27140401
ЭТИМ 10.0
EC003538
СПСК 21.0
39121400
Соответствует требованиям ЕС RoHS к веществам
Да
Освобождение
7(а), 7(в)-I
Экологичный период использования (EFUP)
EFUP-25 Таблицу декларации RoHS для Китая, связанную с изделием, можно найти в области загрузки соответствующей статьи в разделе «Декларация производителя». Для всех изделий с EFUP-E таблица декларации RoHS для Китая не выдается и не требуется.
