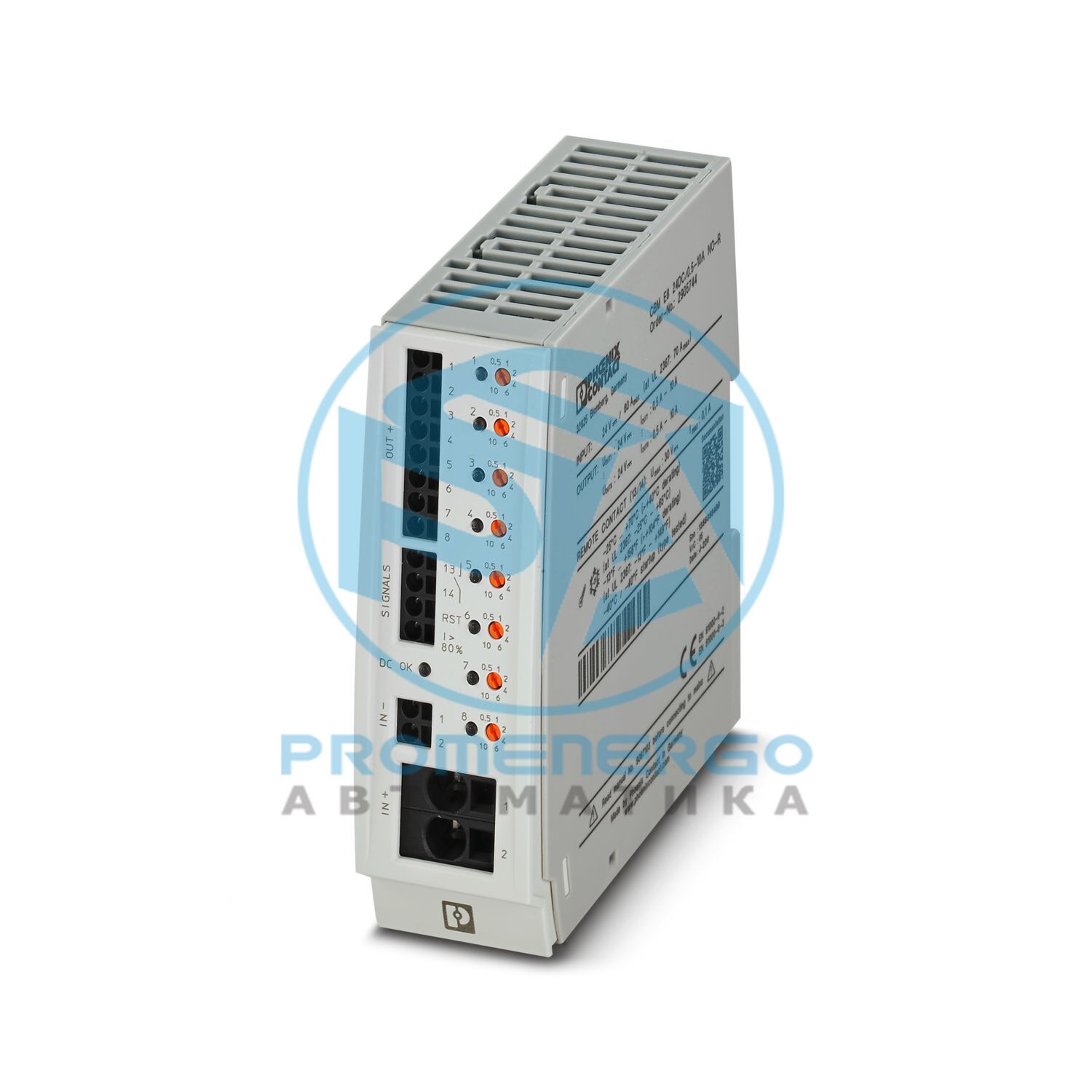

Многоканальный электронный автоматический выключатель с активным ограничением тока для защиты восьми нагрузок с напряжением 24 В постоянного тока в случае перегрузки и короткого замыкания. С помощником по номинальному току и электронной блокировкой заданных номинальных токов. Для установки на DIN-рейку.
Технические характеристики
Примечание
Всегда подключайте отрицательный полюс к клемме IN-, чтобы обеспечить внутреннее питание. Обратные токи от нагрузок не должны поступать обратно в источник питания через вход IN- автоматического выключателя.
Тип продукта
Устройство автоматических выключателей
Семейство продуктов
МУП
Тип
Модуль DIN-рейки, цельный
Количество позиций
1
Количество каналов
8
Класс защиты
III
Степень загрязнения
2
Рабочее напряжение
16,5 В постоянного тока ... 30 В постоянного тока
Номинальное напряжение
24 В постоянного тока
Номинальный ток I Н
макс. 80 А (для двойного питания IN+ с сечением не менее 2 x 6 мм2)
Номинальный ток I Н
0,5/1/2/4/6/10 А постоянного тока (регулируется для каждого выходного канала)
Номинальный ток (предварительно настроенный)
0,5 А
Номинальное импульсное напряжение
0,5 кВ
Метод отключения
Э (электронный)
Сопротивление обратной связи
макс. 35 В постоянного тока
Требуется резервный предохранитель
Требуется только в том случае, если I max источника питания > коммутационная способность при коротком замыкании. Встроенный отказоустойчивый элемент.
Коммутационная способность при коротком замыкании
300 А
Диэлектрическая прочность
макс. 30 В постоянного тока (цепь нагрузки)
Активное ограничение тока
тип. 2,0 x I Н (0,5-1 А)
Предохранитель
электронный
Эффективность
> 99 %
Ток покоя I 0
тип. 50 мА
Рассеяние мощности
0.8 W (Нет-load operation)
Время инициализации модуля
2 с
Время ожидания после выключения канала
10 с (при перегрузке/коротком замыкании)
Измерительный допуск I
тип. 40 % (0,5 А ... 1 А)
Снижение характеристик температуры
40 А постоянного тока (при 70 °C)
Наработка на отказ (МЭК 61709, серийный номер 29500)
1581841 ч (при 25 °C и нагрузке 21 %)
Безопасный элемент
15 А постоянного тока (на каждый выходной канал)
Тип переключения контактов
без электрической изоляции
Время выключения
тип. 0,02 с (0,005 с... 0,05 с при > 1,3 x I N)
Отключение при пониженном напряжении
<= 15,8 В постоянного тока (активное)
Отключение при перенапряжении
>= 30,5 В постоянного тока (активное)
Макс. емкостная нагрузка
75000 мкФ
Задержка включения
0,1 с (на выходной канал)
Диапазон входного напряжения
7 В пост. тока ... 30 В пост. тока (сброс по заднему фронту)
Потребляемый ток
тип. 0,4 мА (при 24 В постоянного тока)
Длина импульса
>= 50 мс (Высокий сигнал)
Напряжение
< 5 В постоянного тока (низкий сигнал)
Выходное напряжение
24 В постоянного тока
Выходной ток
макс. 20 мА (при I > 80% хотя бы в одном канале)
Имя соединения
Схема удаленной индикации
Функция переключения
НО контакт
Рабочее напряжение
0 В постоянного тока ... 30 В постоянного тока
Рабочий ток
1 мА постоянного тока ... 100 мА постоянного тока
Способ подключения
Соединение push-in
Длина зачистки
18 мм
Сечение проводника жесткое
0,75 мм2 ... 16 мм2
Сечение проводника AWG
20 ... 4
Сечение провода, гибкий, с наконечником, с пластиковой втулкой
0,75 мм2 ... 10 мм2
Сечение провода, гибкий, с наконечником, без пластиковой втулки
0,75 мм2 ... 16 мм2
Способ подключения
Соединение push-in
Длина зачистки
10 мм
Сечение проводника жесткое
0,2 мм2 ... 2,5 мм2
Сечение проводника AWG
24 ... 12
Сечение провода, гибкий, с наконечником, с пластиковой втулкой
0,25 мм2 ... 1,5 мм2
Сечение провода, гибкий, с наконечником, без пластиковой втулки
0,25 мм2 ... 2,5 мм2
Способ подключения
Соединение push-in
Длина зачистки
10 мм
Сечение проводника жесткое
0,2 мм2 ... 2,5 мм2
Сечение проводника AWG
24 ... 12
Сечение провода, гибкий, с наконечником, с пластиковой втулкой
0,25 мм2 ... 1,5 мм2
Сечение провода, гибкий, с наконечником, без пластиковой втулки
0,25 мм2 ... 2,5 мм2
Способ подключения
Соединение push-in
Длина зачистки
10 мм
Сечение проводника жесткое
0,2 мм2 ... 2,5 мм2
Сечение проводника AWG
24 ... 12
Сечение провода, гибкий, с наконечником, с пластиковой втулкой
0,25 мм2 ... 1,5 мм2
Сечение провода, гибкий, с наконечником, без пластиковой втулки
горит (Рабочее напряжение в номинальном диапазоне 16,5...30 В)
Светодиод постоянного тока ОК, красный
горит (активно отключение по перенапряжению, напряжение >= 30,5 В, каналы выключены и светодиоды каналов горят красным цветом)
Светодиод канала выключен
off (канал выключен)
Светодиод канала желтый
горит (канал включен, загрузка канала > 80%)
Светодиод канала желто-зеленый
мигает (канал включен, помощник по номинальному току активен)
Светодиод канала зеленый
горит (канал включен)
Светодиод канала красный
горит (канал выключен, активно повышенное или пониженное напряжение)
Светодиод канала красно-желтый
мигает (Канал включен, режим перегрузки, мощность примерно 110...130%, выключение через 30 с)
Светодиод канала красно-зеленый
мигает (канал выключен, режим программирования активен, регулировка тока после расцепителя перегрузки или короткого замыкания)
Габаритный чертеж
Ширина
41 мм
Высота
130 мм
Глубина
121 мм (включая DIN-рейку 7,5 мм)
Цвет
светло-серый (RAL 7035)
Материал
ПК
Класс воспламеняемости согласно UL 94.
В-0
Степень защиты
IP20
Температура окружающей среды (рабочая)
-25 °C ... 70 °C (запуск при -40 °C, типовые испытания)
Температура окружающей среды (хранение/транспортировка)
-40 °С ... 80 °С
Высота
<= 6000 м (над уровнем моря)
Тест на влажность
240 часов, относительная влажность 95 %, 40 °C
Шок (операция)
30 г (IEC 60068-2-27, тест Ea)
Вибрация (работа)
5 Гц ... 24,9 Гц (амплитуда +/-1,6 мм; в соответствии с IEC 60068-2-6, тест Fc)
Идентификация
Внесен в список UL/C-UL UL 508
Идентификация
ДНВ ГЛ
Идентификация
ISA S71.04.2013 G3 Жесткая группа А
Температура
Д
Влажность
Б
Вибрация
Б
ЭМС
А
Корпус
При установке на судно должна быть обеспечена необходимая защита согласно Правилам.
Стандарты/спецификации
ЭН/МЭК 61000-6-2
Примечание
ЭМС - Защищенность промышленных зон
Стандарты/спецификации
ЭН/МЭК 61000-6-3
Примечание
ЭМС - Выбросы для жилой, деловой и коммерческой недвижимости, а также для небольших предприятий
Стандарты/спецификации
ЭН/МЭК 61000-6-8
Примечание
Излучение электромагнитных помех для профессиональных устройств, используемых в деловых и коммерческих сферах, а также на малых предприятиях.
Стандарты/спецификации
МЭК 60068-2-6
Примечание
Влияние окружающей среды - Вибрации (синусоидальные)
Стандарты/спецификации
МЭК 60068-2-1
Примечание
Влияние окружающей среды. Часть 2-1. Испытания. Испытание A: Холод.
Стандарты/спецификации
МЭК 60068-2-2
Примечание
Влияние окружающей среды. Часть 2-2. Испытания. Испытание B: Сухое тепло.
Стандарты/спецификации
МЭК 60068-2-78
Примечание
Влияние окружающей среды - Влага и тепло, постоянные
Стандарты/спецификации
МЭК 60068-2-30
Примечание
Влияние окружающей среды. Часть 2-30. Испытания. Испытание Db: Влажное тепло, циклическое.
Тип крепления
DIN-рейка: 35 мм
Номер позиции
2905744
Упаковочная единица
1 шт.
Минимальный объем заказа
1 шт.
Ключ продаж
CE
Ключ продукта
CLA151
GTIN
4046356992367
Вес за штуку (включая упаковку)
284,4 г
Вес за штуку (без упаковки)
284,4 г
Номер таможенного тарифа
85362010
Страна происхождения
DE
ЭКЛАСС-13.0
27140401
ЭКЛАСС-15.0
27140401
ЭТИМ 10.0
EC003538
СПСК 21.0
39121400
Соответствует требованиям ЕС RoHS к веществам
Да
Освобождение
34, 7(а), 7(в)-I
Экологичный период использования (EFUP)
EFUP-50 Таблицу декларации RoHS для Китая, связанную с изделием, можно найти в области загрузки соответствующей статьи в разделе «Декларация производителя». Для всех изделий с EFUP-E таблица декларации RoHS для Китая не выдается и не требуется.
