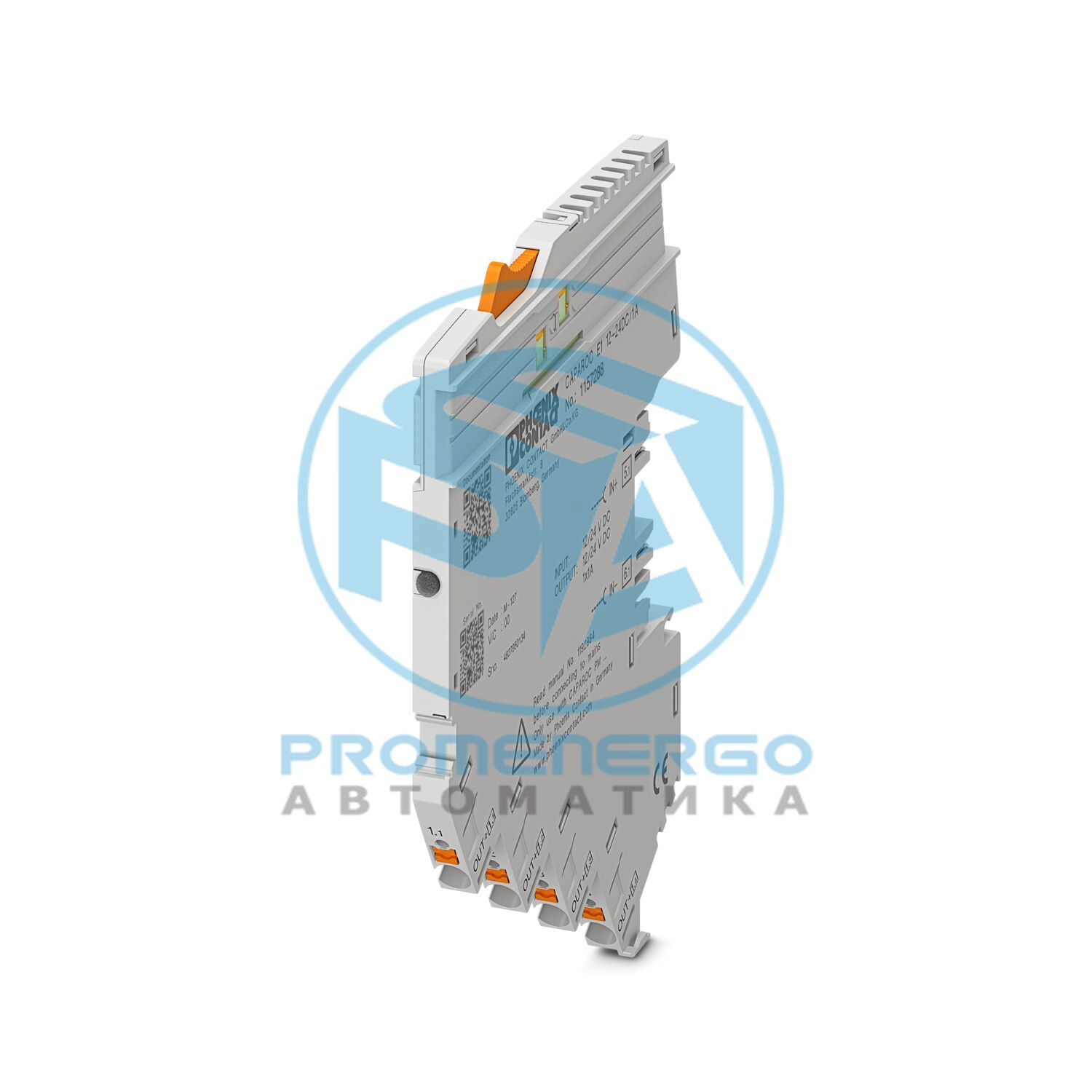

1-канальный электронный модуль автоматического выключателя для защиты нагрузок постоянного тока 12 и 24 В от перегрузки и короткого замыкания. С фиксированным номинальным током. Для установки на DIN-рейку через токовые рейки CAPAROC.
Технические характеристики
Примечание
Версия LABS - в соответствии со спецификацией испытаний VW PV 3.10.7:2005-0.
Тип продукта
Устройство автоматических выключателей
Семейство продуктов
КАПАРОК
Тип
Подключаемый модуль
Количество позиций
1
Количество каналов
1
Количество слотов
1
Класс защиты
III
Степень загрязнения
2
Рабочее напряжение
10 В постоянного тока ... 30 В постоянного тока
Номинальное напряжение
12 В постоянного тока
Номинальный ток I Н
1 А (на канал)
Номинальный ток (предварительно настроенный)
1 А
Номинальное импульсное напряжение
0,5 кВ
Метод отключения
Э (электронный)
Требуется резервный предохранитель
Требуется только в том случае, если I max источника питания > коммутационная способность при коротком замыкании. Встроенный отказоустойчивый элемент.
Коммутационная способность при коротком замыкании
300 А
Диэлектрическая прочность
35 В постоянного тока (цепь нагрузки)
Предохранитель
электронный
Эффективность
> 99 %
Ток покоя I 0
тип. 8,5 мА (без нагрузки при 24 В)
Рассеяние мощности
тип. 0,2 Вт (без нагрузки при 24 В)
Измерительный допуск I
+/- 15 % (тип.)
Наработка на отказ (МЭК 61709, серийный номер 29500)
21274544 ч (при 25 °C и нагрузке 21 %)
Падение напряжения
0,02 В (при 1 А)
Безопасный элемент
5 А постоянного тока (на каждый выходной канал)
Тип переключения контактов
без электрической изоляции
Время выключения
4 с (при перегрузке 1,1...1,5 x I Н )
Отключение при пониженном напряжении
<= 8,5 В постоянного тока (активное)
Отключение при перенапряжении
>= 32,5 В постоянного тока (активное)
Макс. емкостная нагрузка
<= 20 000 мкФ (в зависимости от настройки тока и доступного тока короткого замыкания)
Задержка включения
50 мс (может быть адаптировано с модулями питания CAPAROC PM IOL и CAPAROC PM PN)
Способ подключения
Соединение push-in
Длина зачистки
10 мм
Сечение провода гибкое
0,2 мм2 ... 4 мм2
Сечение проводника жесткое
0,2 мм2 ... 4 мм2
Сечение проводника AWG
24 ... 12
Сечение провода, гибкий, с наконечником, с пластиковой втулкой
0,25 мм2 ... 4 мм2
Сечение провода, гибкий, с наконечником, без пластиковой втулки
0,25 мм2 ... 4 мм2
Светодиод канала выключен
off (канал выключен)
Светодиод канала желтый
горит (канал включен, загрузка канала > 80%)
Светодиод канала зеленый
горит (канал включен)
Светодиод канала красный
горит (канал выключен, активно повышенное или пониженное напряжение)
Габаритный чертеж
Ширина
6,2 мм
Высота
132,4 мм
Глубина
111,3 мм (включая DIN-рейку 7,5 мм)
Цвет
светло-серый (RAL 7035)
Материал
ПА 6
Класс воспламеняемости согласно UL 94.
В-0
Степень защиты
IP20
Температура окружающей среды (рабочая)
-30 °C ... 65 °C (необходимо учитывать температурный диапазон силового модуля)
Температура окружающей среды (хранение/транспортировка)
-40 °С ... 70 °С
Высота
<= 4000 м (над уровнем моря)
Тест на влажность
96 часов, относительная влажность 95 %, 40 °C
Шок (операция)
30g (период 11 мс, полусинусоидальный ударный импульс, согласно IEC 60068-2-27)
Вибрация (работа)
5g (10 Гц...150 Гц/10 циклов/ось/X, Y, Z)
Идентификация
Внесен в список UL/C-UL UL 508
Идентификация
ISA S71.04.2013 G3 Жесткая группа А
Стандарты/спецификации
ЭН 61000-6-2
Примечание
ЭМС - Защищенность промышленных зон
Стандарты/спецификации
ЭН 61000-6-3
Примечание
ЭМС - Выбросы для жилой, деловой и коммерческой недвижимости, а также для небольших предприятий
Стандарты/спецификации
ЕН 60068-2-78
Примечание
Влияние окружающей среды - Влага и тепло, постоянные
Влияние окружающей среды - Вибрации (синусоидальные)
Стандарты/спецификации
ЕН 60068-2-27
Примечание
Влияние окружающей среды - Потрясения
Тип крепления
подключается к токовой шине CAPAROC CR...
Номер позиции
1157288
Упаковочная единица
1 шт.
Минимальный объем заказа
1 шт.
Ключ продаж
CE
Ключ продукта
CLA232
GTIN
4063151161811
Вес за штуку (включая упаковку)
77,1 г
Вес за штуку (без упаковки)
71,4 г
Номер таможенного тарифа
85363010
Страна происхождения
DE
ЭКЛАСС-13.0
27140401
ЭКЛАСС-15.0
27140401
ЭТИМ 10.0
EC003538
СПСК 21.0
39121400
Соответствует требованиям ЕС RoHS к веществам
Да
Освобождение
7(а), 7(в)-I
Экологичный период использования (EFUP)
EFUP-50 Таблицу декларации RoHS для Китая, связанную с изделием, можно найти в области загрузки соответствующей статьи в разделе «Декларация производителя». Для всех изделий с EFUP-E таблица декларации RoHS для Китая не выдается и не требуется.
