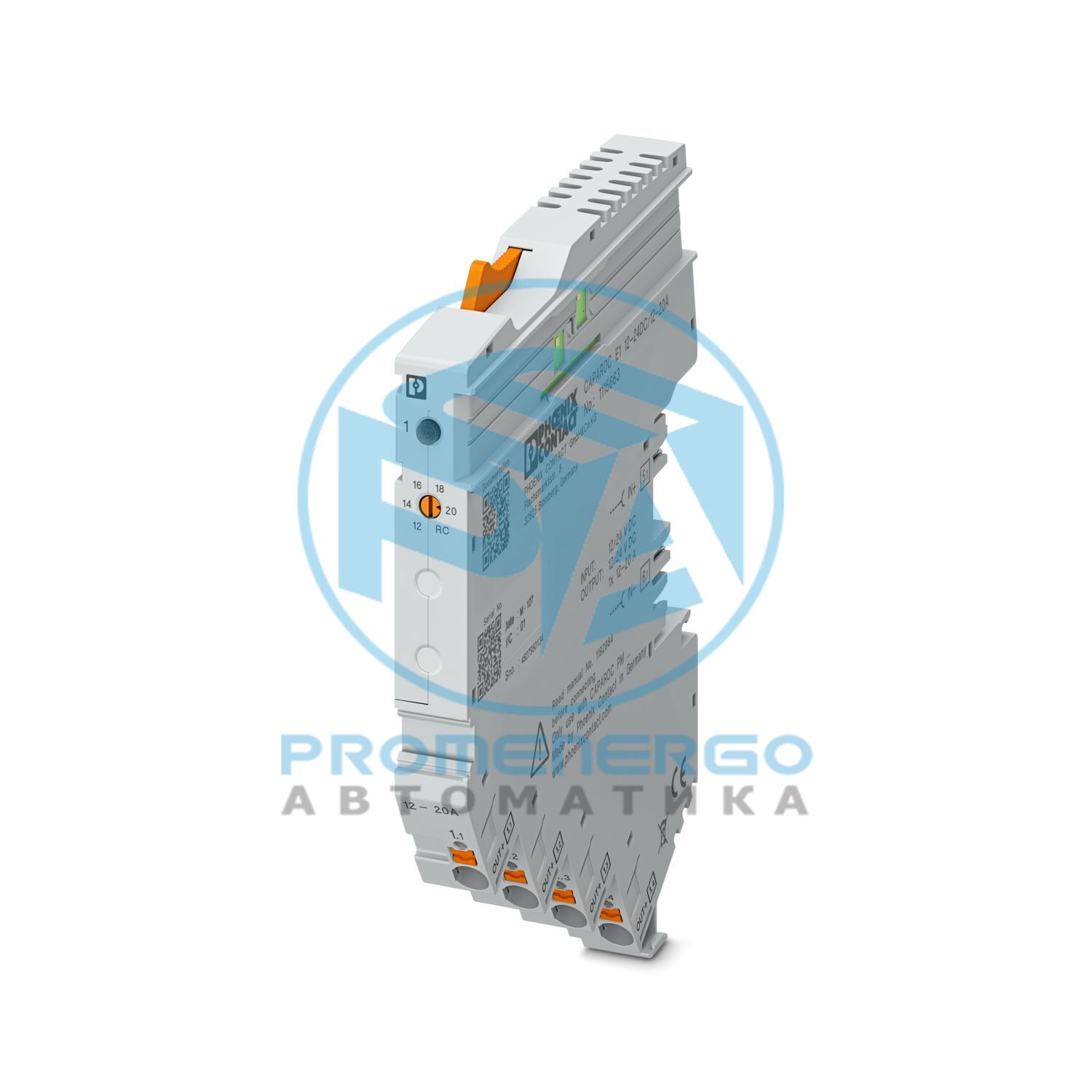

1-канальный электронный модуль автоматического выключателя для защиты нагрузок напряжением 12 и 24 В постоянного тока от перегрузки и короткого замыкания с ограничением тока. Номинальный ток регулируется от 12 А до 20 А с помощью ступенчатого переключателя. Для установки на DIN-рейку через токовые рейки CAPAROC.
Технические характеристики
Примечание
Версия LABS - в соответствии со спецификацией испытаний VW PV 3.10.7:2005-0.
Тип продукта
Устройство автоматических выключателей
Семейство продуктов
КАПАРОК
Тип
Подключаемый модуль
Количество позиций
1
Количество каналов
1
Количество слотов
2
Класс защиты
III
Степень загрязнения
2
Рабочее напряжение
10 В постоянного тока ... 30 В постоянного тока
Номинальное напряжение
12 В постоянного тока
Номинальный ток I Н
20 А (на канал)
Номинальный ток I Н
12/14/16/18/20 А постоянного тока (регулируется поворотными кодирующими переключателями)
Номинальный ток (предварительно настроенный)
12 А
Номинальное импульсное напряжение
0,5 кВ
Метод отключения
Э (электронный)
Сопротивление обратной связи
макс. 35 В постоянного тока
Задержка включения
50 мс (каждый канал установлен по умолчанию)
Требуется резервный предохранитель
Требуется только в том случае, если I max источника питания > коммутационная способность при коротком замыкании. Встроенный отказоустойчивый элемент.
Коммутационная способность при коротком замыкании
300 А
Диэлектрическая прочность
35 В постоянного тока (цепь нагрузки)
Активное ограничение тока
тип. 1,7 х I Н
Предохранитель
электронный
Эффективность
> 99 %
Ток покоя I 0
тип. 11 мА (без нагрузки при 24 В)
Рассеяние мощности
тип. 280 мВт (без нагрузки при 24 В)
Измерительный допуск I
+/- 10 % (тип.)
Снижение характеристик температуры
20 А (общий ток при 40°C)
Наработка на отказ (МЭК 61709, серийный номер 29500)
9874919 ч (при 25 °C и нагрузке 21 %)
Падение напряжения
< 0,16 В (при 20 А)
Безопасный элемент
30 А постоянного тока (2 x 15 А параллельно на выходной канал)
Тип переключения контактов
без электрической изоляции
Время выключения
5 с (при перегрузке 1,1...1,5 x I Н )
Отключение при пониженном напряжении
<= 8,5 В постоянного тока (активное)
Отключение при перенапряжении
>= 31,5 В постоянного тока (активное)
Макс. емкостная нагрузка
75000 мкФ (в зависимости от настройки тока, напряжения системы и доступного тока короткого замыкания)
Способ подключения
Соединение push-in
Длина зачистки
10 мм
Сечение провода гибкое
0,2 мм2 ... 4 мм2
Сечение проводника жесткое
0,2 мм2 ... 4 мм2
Сечение проводника AWG
24 ... 12
Сечение провода, гибкий, с наконечником, с пластиковой втулкой
0,25 мм2 ... 4 мм2
Сечение провода, гибкий, с наконечником, без пластиковой втулки
0,25 мм2 ... 4 мм2
Светодиод канала выключен
off (канал выключен)
Светодиод канала желтый
горит (канал включен, загрузка канала > 80%)
Светодиод канала желто-зеленый
flashing (Нетminal current assistant)
Светодиод канала зеленый
горит (канал включен)
Светодиод канала красный
горит (канал выключен, активно повышенное или пониженное напряжение)
Светодиод канала красно-желтый
мигает (Канал перегружен и выключен)
Светодиод канала красно-зеленый
мигает (канал выключен, положение поворотного переключателя не соответствует заданному значению после срабатывания по перегрузке или короткому замыканию)
Габаритный чертеж
Ширина
12,4 мм
Высота
132,4 мм
Глубина
111,3 мм (включая DIN-рейку 7,5 мм)
Цвет
светло-серый (RAL 7035)
Материал
ПА 6
Класс воспламеняемости согласно UL 94.
В-0
Степень защиты
IP20
Температура окружающей среды (рабочая)
-30 °C ... 65 °C (необходимо учитывать температурный диапазон силового модуля и максимальный ток в зависимости от температуры окружающей среды)
Температура окружающей среды (хранение/транспортировка)
-40 °С ... 70 °С
Высота
<= 4000 м (над уровнем моря)
Тест на влажность
96 часов, относительная влажность 95 %, 40 °C
Шок (операция)
30g (период 11 мс, полусинусоидальный ударный импульс, согласно IEC 60068-2-27)
Вибрация (работа)
5g (10 Гц...150 Гц/10 циклов/ось/X, Y, Z)
Стандарты/спецификации
ЭН 61000-6-2
Примечание
ЭМС - Защищенность промышленных зон
Стандарты/спецификации
ЭН 61000-6-3
Примечание
ЭМС - Выбросы для жилой, деловой и коммерческой недвижимости, а также для небольших предприятий
Стандарты/спецификации
ЕН 60068-2-78
Примечание
Влияние окружающей среды - Влага и тепло, постоянные
Влияние окружающей среды - Вибрации (синусоидальные)
Стандарты/спецификации
ЕН 60068-2-27
Примечание
Влияние окружающей среды - Потрясения
Тип крепления
подключается к токовой шине CAPAROC CR...
Номер позиции
1115663
Упаковочная единица
1 шт.
Минимальный объем заказа
1 шт.
Ключ продаж
CE
Ключ продукта
CLA232
GTIN
4063151040574
Вес за штуку (включая упаковку)
97 г
Вес за штуку (без упаковки)
89,1 г
Номер таможенного тарифа
85363030
Страна происхождения
DE
ЭКЛАСС-13.0
27140401
ЭКЛАСС-15.0
27140401
ЭТИМ 10.0
EC003538
СПСК 21.0
39121400
Соответствует требованиям ЕС RoHS к веществам
Да
Освобождение
7(а), 7(в)-I
Экологичный период использования (EFUP)
EFUP-50 Таблицу декларации RoHS для Китая, связанную с изделием, можно найти в области загрузки соответствующей статьи в разделе «Декларация производителя». Для всех изделий с EFUP-E таблица декларации RoHS для Китая не выдается и не требуется.
