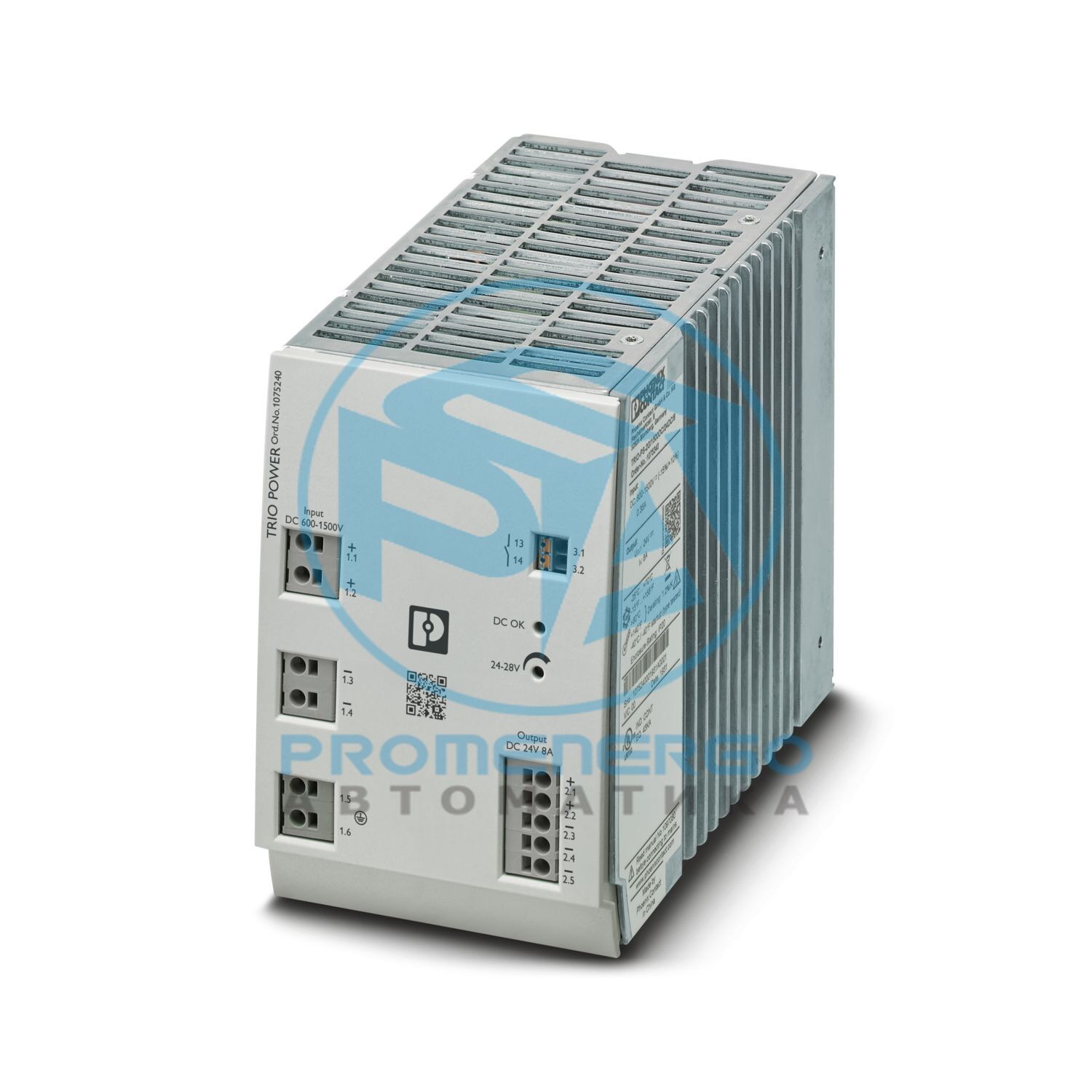

TRIO-PS-2G/1500DC/24DC/8 - преобразователь постоянного тока в постоянный

Преобразователь постоянного тока TRIO POWER с первичным управлением и зажимом Push-in для монтажа на DIN-рейке, вход: 1500 В постоянного тока, выход: 24 В постоянного тока / 8 А

Технические характеристики

Номинальный диапазон входного напряжения600 В постоянного тока ... 1500 В постоянного тока
Диапазон входного напряжения600 В пост. тока ... 1500 В пост. тока -15 % ... +10 %
Широкодиапазонный входнет
Диапазон входного напряжения постоянного тока600 В пост. тока ... 1500 В пост. тока -15 % ... +10 %
Электрическая прочность, макс.<= 1800 В постоянного тока 1 с
Типичное напряжение национальной сети1500 В постоянного тока
Тип напряжения питанияокруг Колумбия
Интеграл пускового тока (I 2 t)тип. 0,15 А 2 с
Потребляемый токтип. 0,35 А (600 В постоянного тока)
Рекомендуемый автоматический выключатель для защиты входа1 А (гПВ)
Рекомендуемый предохранитель для защиты входа1500 В постоянного тока
Эффективностьтип. 91,5 % (600 В постоянного тока)
Номинальное выходное напряжение24 В постоянного тока +/-1 %
Диапазон настройки выходного напряжения (U Set )24 В DC ... 28 В DC (> 24 В DC, постоянная мощность ограничена)
Номинальный выходной ток (I N)8 А
Снижение номинальных характеристик> 60 °C ... 70 °C (2,5 %/К)
Сопротивление напряжению обратной связи<= 35 В постоянного тока
Защита от перенапряжения на выходе (OVP)<= 30 В постоянного тока
Отклонение регулирования< 1 % (изменение нагрузки, статическое 10 % ... 90 %)
Остаточная пульсация< 40 мВ PP (пульсация)
Защита от короткого замыканияда
Доказательство отсутствия нагрузкида
Выходная мощность192 Вт
Максимальная рассеиваемая мощность без нагрузки< 9 Вт
Потери мощности, номинальная нагрузка, макс.< 24 Вт
Время подъема<= 30 мс (U OUT (10 % ... 90 %))
Параллельное соединениеда, для резервирования и увеличения мощности
Последовательное соединениенет
Защита предохранителем (вторичная сторона)электронный
Непрерывный ток нагрузки100 мА
По умолчаниюзакрыто
Цифровой30 В переменного тока 30 В постоянного тока 100 мА
Способ подключенияСоединение push-in
Сечение проводника, жесткое мин.1 мм2
Сечение проводника, жесткое макс.4 мм2
Сечение гибкого провода мин.1 мм2
Сечение гибкого провода макс.2,5 мм2
Одиночный провод/гибкая клемма с наконечником и пластиковой втулкой, мин.1 мм2
Одиночный провод/гибкая клемма с наконечником и пластиковой втулкой, макс.2,5 мм2
Одиночный провод/гибкая клемма с наконечником без пластиковой втулки, мин.1 мм2
Одиночный провод/гибкая клемма с наконечником без пластиковой втулки, макс.2,5 мм2
Сечение проводника AWG мин.18
Сечение проводника AWG макс.12
Длина зачистки10 мм
Способ подключенияСоединение push-in
Сечение проводника, жесткое мин.1 мм2
Сечение проводника, жесткое макс.4 мм2
Сечение гибкого провода мин.1 мм2
Сечение гибкого провода макс.2,5 мм2
Одиночный провод/гибкая клемма с наконечником и пластиковой втулкой, мин.0,2 мм2
Одиночный провод/гибкая клемма с наконечником и пластиковой втулкой, макс.1,5 мм2
Одиночный провод/гибкая клемма с наконечником без пластиковой втулки, мин.0,2 мм2
Одиночный провод/гибкая клемма с наконечником без пластиковой втулки, макс.1,5 мм2
Сечение проводника AWG мин.18
Сечение проводника AWG макс.12
Длина зачистки10 мм
Способ подключенияСоединение push-in
Сечение проводника, жесткое мин.0,2 мм2
Сечение проводника, жесткое макс.1,5 мм2
Сечение гибкого провода мин.0,2 мм2
Сечение гибкого провода макс.1,5 мм2
Одиночный провод/гибкая клемма с наконечником и пластиковой втулкой, мин.0,2 мм2
Одиночный провод/гибкая клемма с наконечником и пластиковой втулкой, макс.1,5 мм2
Одиночный провод/гибкая клемма с наконечником без пластиковой втулки, мин.0,2 мм2
Одиночный провод/гибкая клемма с наконечником без пластиковой втулки, макс.1,5 мм2
Сечение проводника AWG мин.24
Сечение проводника AWG макс.16
Длина зачистки8 мм
Виды сигнализацииВЕЛ
Обозначение сигнализацииDC ОК
Отображение статусаСветодиод «DC OK» зеленый
Примечание по отображению статусаU OUT > 21,5 В: светодиод загорается.
Цветзеленый
DC ОКU OUT > 0,9 x U N (U N = 24 В пост. тока)
13/14U OUT > 0,9 x U N (U N = 24 В пост. тока)
Количество фаз1
Входное/выходное напряжение изоляции4,2 кВ постоянного тока (типовое испытание)
Тип продуктаПреобразователи постоянного тока в постоянный
Семейство продуктовТРИО СИЛА
Наработка на отказ (МЭК 61709, серийный номер 29500)> 1500000 ч (25 °С)
Класс защитыя
Категория перенапряжения (МЭК 62109-1)II
Степень загрязнения2

Габаритный чертеж

Ширина88,5 мм
Высота130 мм
Глубина160 мм
Расстояние установки справа/слева0 мм / 0 мм (<= 40°C)
Расстояние установки справа/слева (активно)10 мм / 10 мм (<= 70 °C)
Расстояние установки сверху/снизу50 мм / 50 мм (<= 70 °C)
Расстояние установки сверху/снизу (активно)50 мм / 50 мм (<= 70 °C)
Тип крепленияМонтаж на DIN-рейку
Примечание по сборкевыравниваемые: горизонтально 0 мм (<= 40 °C), 10 мм (<= 70 °C), вертикально 50 мм
Монтажное положениегоризонтальная DIN-рейка NS 35, EN 60715
С защитным покрытиемнет
Класс воспламеняемости согласно UL 94 (корпус/клеммные колодки)В0
Материал корпусаМеталл
Тип жильяАлюминий (АлМг3)
Версия с капюшономПоликарбонат
Степень защитыIP20
Температура окружающей среды (рабочая)-25 °C ... 70 °C (снижение характеристик >60 °C: 1,2 %/K)
Температура окружающей среды (хранение/транспортировка)-40 °С ... 85 °С
Температура окружающей среды (проверено на тип запуска)-40 °С
Максимальная высота<= 4000 м (> 2000 м, снижение характеристик: 10 %/1000 м)
Климатический класс3K3 (согласно EN 60721)
Макс. допустимая относительная влажность (при эксплуатации)<= 95 % (при 25 °C, без конденсации)
Шок18 мс, 30 г в каждом направлении (согласно IEC 60068-2-27)
Вибрация (работа)< 15 Гц, амплитуда +/-2,5 мм (согласно IEC 60068-2-6)
Стандарт - ЭлектробезопасностьЕН 62109-1:2011
Стандарт - безопасное сверхнизкое напряжениеМЭК 62109-1:2011 (БСНН)
Стандарт - безопасная изоляцияDIN ВДЕ 0100-410
Сертификаты ULУЛ 62109-1:2014
Электромагнитная совместимостьСоответствие директиве по ЭМС 2014/30/ЕС
Директива по низкому напряжениюСоответствие Директиве по низковольтному оборудованию 2014/35/EC
ПомехоустойчивостьЕН 61000-6-2:2005
Стандарты/правилаЕН 55016
Стандарты/правилаЕН 55016
Стандарты/правилаЭН 61000-4-2
Контактный разряд4 кВ (уровень тестирования 2)
Разряд в воздухе8 кВ (уровень тестирования 3)
КомментарииКритерий А
Стандарты/правилаЭН 61000-4-3
Диапазон частот80 МГц ... 1 ГГц
Проверка напряженности поля20 В/м (> интенсивность теста 3)
Диапазон частот1 ГГц ... 2 ГГц
Проверка напряженности поля10 В/м (уровень тестирования 3)
Диапазон частот2 ГГц ... 3 ГГц
Проверка напряженности поля10 В/м (уровень тестирования 3)
КомментарииКритерий А
Стандарты/правилаЭН 61000-4-4
Вход4 кВ (Уровень испытаний 4 - асимметричный)
Выход2 кВ (Уровень испытаний 3 - асимметричный)
Сигнал1 кВ (Уровень тестирования 3 - асимметричный)
КомментарииКритерий Б
Стандарты/правилаЭН 61000-4-5
Вход3 кВ (Испытательная интенсивность >4 - симметрично)
Выход1 кВ (Уровень испытаний 3 - симметричный)
Сигнал1 кВ (Уровень испытаний 3 - симметричный)
КомментарииКритерий Б
Стандарты/правилаЭН 61000-4-6
Ввод/выводасимметричный
Диапазон частот0,15 МГц ... 80 МГц
КомментарииКритерий А
Напряжение10 В (уровень тестирования 3)
Стандарты/правилаЭН 61000-4-11
Стандарты/правилаЭН 61000-6-4
Напряжение радиопомех в соотв. с EN 55011EN 55011 (EN 55022) Класс A, промышленная область применения.
Излучаемые радиопомехи в соотв. с EN 55011EN 55011 (EN 55022) Класс A, промышленная область применения.
Критерий АНетrmal operating behavior within the specified limits.
Критерий БВременное ухудшение рабочего поведения, которое корректируется самим устройством.
Номер позиции1075240
Упаковочная единица1 шт.
Минимальный объем заказа1 шт.
Ключ продажкомпьютерная графика
Ключ продуктаCMDO43
GTIN4055626779492
Вес за штуку (включая упаковку)1,546 г
Вес за штуку (без упаковки)1,537 г
Номер таможенного тарифа85044095
Страна происхожденияКитай
ЭКЛАСС-13.027040701
ЭКЛАСС-15.027040701
ЭТИМ 10.0EC002540
СПСК 21.039121000
Соответствует требованиям ЕС RoHS к веществамДа
Освобождение6(а), 6(а)-I, 6(в), 7(а), 7(в)-I
Экологичный период использования (EFUP)EFUP-25 Таблицу декларации RoHS для Китая, связанную с изделием, можно найти в области загрузки соответствующей статьи в разделе «Декларация производителя». Для всех изделий с EFUP-E таблица декларации RoHS для Китая не выдается и не требуется.
Вещество-кандидат REACH (№ CAS)Свинец (CAS: 7439-92-1)
CO2e кг53,72 кг CO2-экв.
