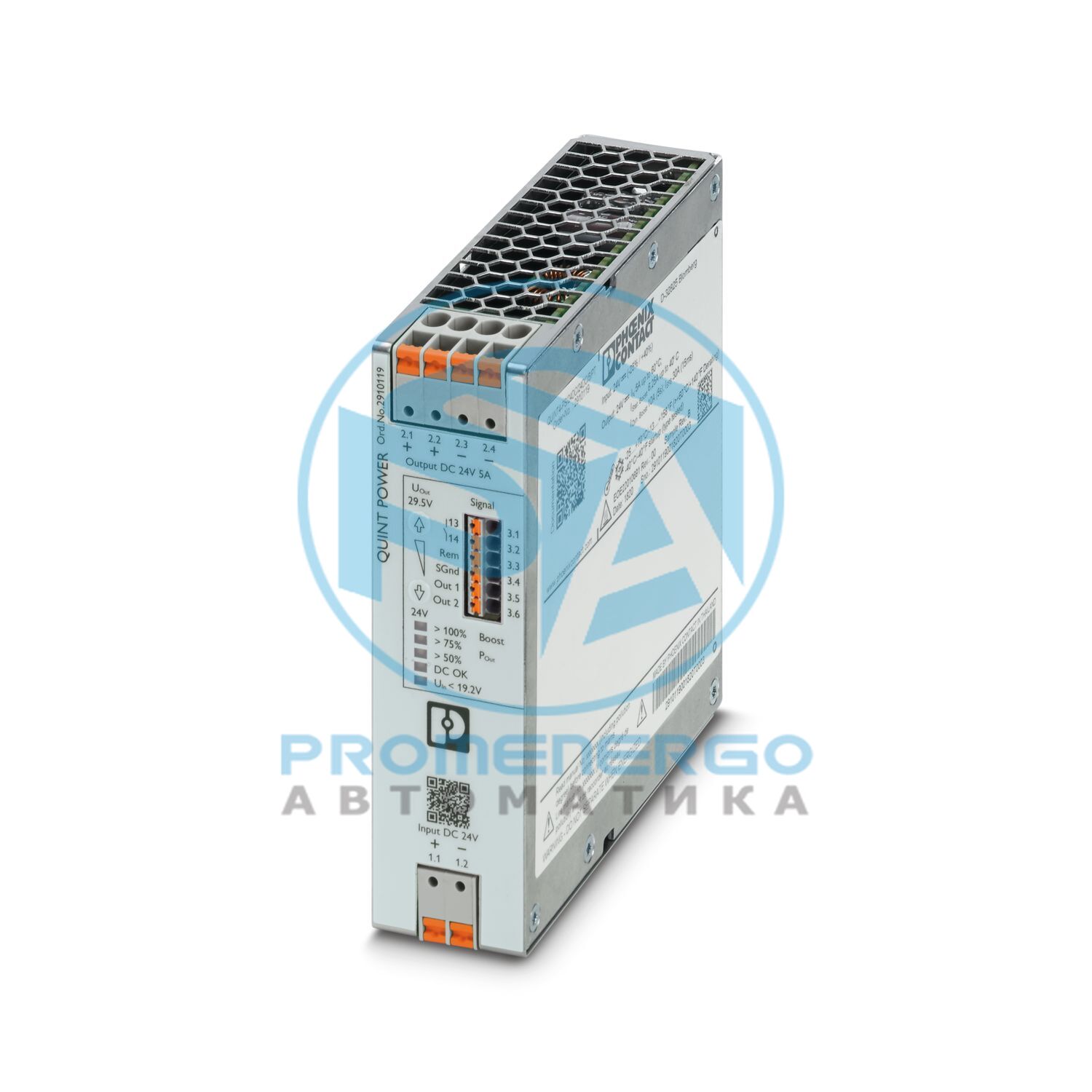

QUINT4-PS/24DC/24DC/5/PT - преобразователь постоянного тока в постоянный

Преобразователь постоянного тока в постоянный с первичным переключением, монтаж на DIN-рейку QUINT POWER, технология SFB (селективное размыкание предохранителя), вход: 24 В постоянного тока, выход: 24 В постоянного тока / 5 А

Технические характеристики

Номинальный диапазон входного напряжения24 В постоянного тока
Диапазон входного напряжения24 В постоянного тока -25 % ... +40 %
Широкодиапазонный входнет
Электрическая прочность, макс.35 В постоянного тока (60 с)
Пусковой токтип. 1 А
Интеграл пускового тока (I 2 t)< 0,05 А 2 с
Ограничение пускового тока1 А
Время буферизации сетитип. 14 мс (24 В постоянного тока)
Потребляемый ток6,9 А (24 В постоянного тока)
Номинальная потребляемая мощность130 ВА
Типичное время ответа300 мс (из РЕЖИМА СНА)
Время включения< 1 с
Входной предохранитель15 А (инерционный, внутренний)
Рекомендуемый автоматический выключатель для защиты входа10 А ... 16 А (характеристика B, C, D, K или аналогичные)
Эффективностьтип. 92,2 % (24 В постоянного тока)
Выходная характеристикаУ/И Продвинутый
Номинальное выходное напряжение24 В постоянного тока
Диапазон настройки выходного напряжения (U Set )24 В пост. тока ... 29,5 В пост. тока (> 24 В пост. тока, постоянная мощность)
Номинальный выходной ток (I N)5 А
Статическое усиление (I Stat.Boost )6,25 А
Динамическое усиление (I Dyn.Boost)10 А (5 с)
Селективное размыкание предохранителя (I SFB)30 А (15 мс)
Сработал магнитный выключательА1...А4/В2/С1...С2/Z1...Z4
Защита от короткого замыканияда
Доказательство отсутствия нагрузкида
Выходная мощность (P N )120 Вт
Выходная мощность (P Stat. Boost)150 Вт
Выходная мощность (P Dyn. Boost)240 Вт (5 с)
Сопротивление напряжению обратной связи<= 35 В постоянного тока
Защита от перенапряжения на выходе (OVP)<= 32 В постоянного тока
Остаточная пульсация< 10 мВ ПП
Статическое отклонение регулирования< 1 % (изменение нагрузки, статическое 10 % ... 90 %)
Динамическое отклонение управления< 1 % (изменение нагрузки, статическое 10 % ... 90 %)
Отклонение регулирования Изменение входного напряжения< 1 % (изменение нагрузки, статическое 10 % ... 90 %)
Время подъема< 100 мс (U OUT (10 % ... 90 %))
Последовательное соединениеда
Максимальная рассеиваемая мощность без нагрузки< 2 Вт
Потери мощности, номинальная нагрузка, макс.< 10 Вт
Рассеиваемая мощность СПЯЩИЙ РЕЖИМ< 1 Вт
Параллельное соединениеда, для резервирования и увеличения мощности
Защита предохранителем (вторичная сторона)электронный
Позиция1.х
Способ подключенияСоединение push-in
жесткий0,2 мм2 ... 6 мм2
гибкий0,2 мм2 ... 6 мм2
гибкий с наконечником без пластиковой втулки0,2 мм2 ... 4 мм2
гибкий с наконечником с пластиковой втулкой0,2 мм2 ... 4 мм2
жесткий (AWG)24 ... 10
Длина зачистки10 мм
Позиция2.х
Способ подключенияСоединение push-in
жесткий0,2 мм2 ... 6 мм2
гибкий0,2 мм2 ... 6 мм2
гибкий с наконечником без пластиковой втулки0,2 мм2 ... 4 мм2
гибкий с наконечником с пластиковой втулкой0,2 мм2 ... 4 мм2
жесткий (AWG)24 ... 10
Длина зачистки10 мм
Позиция3.х
Способ подключенияСоединение push-in
жесткий0,2 мм2 ... 1 мм2
гибкий0,2 мм2 ... 1,5 мм2
гибкий с наконечником без пластиковой втулки0,2 мм2 ... 1,5 мм2
гибкий с наконечником с пластиковой втулкой0,2 мм2 ... 0,75 мм2
жесткий (AWG)24 ... 16
Длина зачистки8 мм
Виды сигнализацииВЕЛ
Порог сигнала> 100 % (светодиод горит желтым, выходная мощность > 120 Вт)
Маркировка соединений3.3 +
ФункцияВыходная мощность ВКЛ/ВЫКЛ (дистанционно)
По умолчаниюВыходная мощность включена (>40 кОм/24 В пост. тока/открытый мост между REM и SGnd)
Маркировка соединений3.5 +
Цифровой0 В постоянного тока
По умолчаниюВходное напряжение U IN в порядке
Сигнальный вариантВыходное напряжение
Маркировка соединений3.6 +
Цифровой0 В постоянного тока
По умолчаниюВыходная мощность
Сигнальный вариантВыходное напряжение
Аналоговый4 мА ... 20 мА +/-5 % (нагрузка <=400 Ом)
Сигнальный вариантВыходное напряжение
Маркировка соединений3.1, 3.2
Контакт переключателя (плавающий)плавающий
Цифровой24 В постоянного тока
По умолчаниюВыходное напряжение
Сигнальный вариантВыходной ток
Маркировка соединений3.4 +
ФункцияСигнальная земля
Опорный потенциалк ВЫХ1, ВЫХ2, РЕМ
Количество фаз1.00
Входное/выходное напряжение изоляции4 кВ постоянного тока (типовое испытание)
Частота переключения190,00 кГц ... 220,00 кГц (каскад вспомогательного преобразователя)
Тип продуктаПреобразователи постоянного тока в постоянный
Семейство продуктовКВИНТА СИЛА
Наработка на отказ (МЭК 61709, серийный номер 29500)> 1600000 ч (25 °С)
Класс защитыСпециальный вариант с входом и выходом SELV
Категория перенапряжения (EN 61010-1)II (<= 5000 м)
Категория перенапряжения (EN 62477-1)III (<= 5000 м)
Степень загрязнения2
Текущий2,5 А
Температура40 °С
Время422000 ч
Дополнительный текст24 В постоянного тока
Текущий5 А
Температура40 °С
Время260000 ч
Дополнительный текст24 В постоянного тока
Текущий5 А
Температура30 °С
Время520000 ч
Дополнительный текст24 В постоянного тока
Ширина36 мм
Высота130 мм
Глубина125 мм
Ширина122 мм
Высота130 мм
Глубина39 мм
Расстояние установки справа/слева (активно)15 мм / 15 мм (<= 70 °C)
Расстояние установки справа/слева (пассивное)0 мм / 0 мм (<= 70 °C)
Расстояние установки сверху/снизу (активно)50 мм / 50 мм (<= 70 °C)
Расстояние установки сверху/снизу (пассивное)50 мм / 50 мм (<= 70 °C)
Тип крепленияМонтаж на DIN-рейку
Примечание по сборкевыравнивается: P N >=50%, 5 мм горизонтально, 15 мм рядом с активными компонентами, 50 мм вертикально выравнивается: P N <50%, 0 мм горизонтально, 40 мм вертикально сверху, 20 мм вертикально снизу
С защитным покрытиемнет
Класс воспламеняемости согласно UL 94 (корпус/клеммные колодки)В0
Материал корпусаМеталл
Версия с капюшономНержавеющая сталь X6Cr17
Версия с боковым элементомАлюминий
Степень защитыIP20
Температура окружающей среды (рабочая)-25 °C ... 70 °C (> 60 °C Снижение характеристик: 2,5 %/K)
Температура окружающей среды (хранение/транспортировка)-40 °С ... 85 °С
Температура окружающей среды (проверено на тип запуска)-40 °С
Максимальная высота<= 5000 м (> 2000 м, учитывать снижение характеристик)
Климатический класс3K22 (согласно EN 60721-3-3)
Макс. допустимая относительная влажность (при эксплуатации)<= 95 % (при 25 °C, без конденсации)
Шок18 мс, 30 г в каждом направлении (согласно IEC 60068-2-27)
Вибрация (работа)5 Гц...100 Гц поиск резонанса 2,3g, 90 мин., резонансная частота 2,3g, 90 мин. (согласно DNV GL, класс C)
Временной кодT4 (-25 ... +70 °C; > 60 °C, снижение характеристик: 2,5 %/K)
Стандартное обозначениеЭлектробезопасность (устройств управления и регулирования)
Стандарты/спецификацииМЭК 61010-1
Стандартное обозначениеЗащитное сверхнизкое напряжение
Стандарты/спецификацииEN 61010-1 (БСНН)
Стандартное обозначениеИзменение напряжения в сети/пониженное напряжение
Стандарты/спецификацииЕН 61000-4-29
Стандартное обозначениеЖелезнодорожные приложения
Стандарты/спецификацииЭН 50121-3-2
ИдентификацияВнесен в список UL UL 61010-1
ИдентификацияВнесен в список UL UL 61010-2-201
ИдентификацияUL 121201 & CSA C22.2 Нет. 213-17 Class I, Division 2, Groups A, B, C, D T4 (Hazardous Location)
ИдентификацияCAN/CSA-C22.2 Нет. 61010-1-12
ИдентификацияCAN/CSA C22.2 Нет. 61010-2-201:18
ИдентификацияТиповые испытания (утвержденный тип)
ИдентификацияСхема CB (МЭК 61010-1, МЭК 61010-2-201)
ИдентификацияДНВ
ИдентификацияАБС
ИдентификацияБВ
ИдентификацияНК
ИдентификацияЛР
Электромагнитная совместимостьСоответствие директиве по ЭМС 2014/30/ЕС
Директива по низкому напряжениюСоответствие Директиве по низковольтному оборудованию 2014/35/EC
Требования ЭМС к уровню шумаЭН 61000-6-3
Требования ЭМС к помехоустойчивостиЭН 61000-6-1
Требования ЭМС, электростанцияМЭК 61850-3
Стандарты/правилаЕН 55016
Стандарты/правилаДополнительный базовый стандарт EN 61000-6-5 (устойчивость коммутационных устройств), IEC/EN 61850-3 (источник питания)
Стандарты/правилаЕН 55016
ДНВКласс Б
Дополнительный текстПлощадь моста и палубы
ДНВКласс Б
Дополнительный текстПлощадь моста и палубы
Стандарты/правилаЭН 61000-4-2
Контактный разряд8 кВ (уровень тестирования 4)
Разряд в воздухе15 кВ (Уровень тестирования 4)
КомментарииКритерий А
Стандарты/правилаЭН 61000-4-3
Диапазон частот80 МГц ... 1 ГГц
Проверка напряженности поля20 В/м (уровень тестирования 3)
Диапазон частот1 ГГц ... 6 ГГц
Проверка напряженности поля10 В/м (уровень тестирования 3)
КомментарииКритерий А
Стандарты/правилаЭН 61000-4-4
Вход2 кВ (Уровень испытаний 3 - асимметричный)
Выход2 кВ (Уровень испытаний 3 - асимметричный)
Сигнал2 кВ (Уровень испытаний 4 - асимметричный)
КомментарииКритерий А
Стандарты/правилаЭН 61000-4-5
Вход1 кВ (Уровень испытаний 3 - симметричный)
Выход1 кВ (Уровень испытаний 3 - симметричный)
Сигнал2 кВ (Уровень испытаний 3 - асимметричный)
КомментарииКритерий А
Стандарты/правилаЭН 61000-4-6
Вход/выход/сигналасимметричный
Диапазон частот0,15 МГц ... 80 МГц
КомментарииКритерий А
Напряжение10 В (уровень тестирования 3)
Стандарты/правилаЭН 61000-4-8
Частота16,7 Гц
Проверка напряженности поля100 А/м
Дополнительный текст60 с
КомментарииКритерий А
Частота50 Гц
Диапазон частот50 Гц ... 60 Гц
Проверка напряженности поля1 кА/м
Дополнительный текст3 с
КомментарииКритерий А
Частота0 Гц
Проверка напряженности поля300 А/м
Дополнительный текстпостоянный ток, 60 с
КомментарииКритерий А
Стандарты/правилаЕН 61000-4-29
Напряжение24 В постоянного тока
Провал напряжения70 %
Время100 мс
Дополнительный текстТестовый уровень 2
КомментарииКритерий А
Провал напряжения40 %
Время100 мс
Дополнительный текстТестовый уровень 2
КомментарииКритерий А
Провал напряжения0 %
Время50 мс
Дополнительный текстТестовый уровень 2
КомментарииКритерий Б
Стандарты/правилаЭН 61000-4-9
Проверка напряженности поля1000 А/м
КомментарииКритерий А
Стандарты/правилаЭН 61000-4-16
Тестовый уровень 115 Гц 150 Гц (уровень проверки 3)
Напряжение10 В 1 В
Тестовый уровень 2150 Гц 1,5 кГц (уровень тестирования 3)
Напряжение1 В
Тестовый уровень 31,5 кГц 15 кГц (уровень тестирования 3)
Напряжение1 В 10 В
Тестовый уровень 415 кГц 150 кГц (уровень тестирования 3)
Напряжение10 В
Тестовый уровень 516,7 Гц 50 Гц 60 Гц 150 Гц 180 Гц (уровень тестирования 3)
Напряжение10 В (постоянное)
Тестовый уровень 60 Гц 16,7 Гц 50 Гц 60 Гц (уровень проверки 3)
Напряжение100 В (1 с)
КомментарииКритерий А
Стандарты/правилаЕН 61000-4-17
Переменный компонент15 % (ООН)
Частота50 Гц
КомментарииКритерий А
Переменный компонент14 % (ООН)
Частота300 Гц
КомментарииКритерий А
Стандарты/правилаЭН 61000-4-18
Вход, выход (уровень тестирования 1)100 кГц 1 МГц (уровень тестирования 3 - симметричный)
Напряжение1 кВ
Вход, выход (уровень тестирования 2)100 кГц 1 МГц (уровень тестирования 2 - асимметричный)
Напряжение1 кВ
Вход, выход (уровень тестирования 3)10 МГц (уровень тестирования 2 - асимметричный)
Напряжение0,5 кВ
Сигналы (уровень тестирования 1)100 кГц 1 МГц (Уровень тестирования 2 - симметричный)
Напряжение0,5 кВ
Сигналы (уровень тестирования 2)100 кГц 1 МГц (уровень тестирования 2 - асимметричный)
Напряжение1 кВ
КомментарииКритерий А
Стандарты/правилаЭН 61000-4-10
Проверка напряженности поля100 А/м
Тестовый уровень 1100 кГц
Проверка напряженности поля100 А/м
Тестовый уровень 21 МГц
КомментарииКритерий А
Критерий АНетrmal operating behavior within the specified limits.
Критерий БВременное ухудшение рабочего поведения, которое корректируется самим устройством.
Критерий СВременные неблагоприятные воздействия на рабочие характеристики, которые устройство корректирует автоматически или которые можно восстановить путем приведения в действие элементов управления.
Номер позиции2910119
Упаковочная единица1 шт.
Минимальный объем заказа1 шт.
Ключ продажкомпьютерная графика
Ключ продуктаCMDI43
GTIN4055626536651
Вес за штуку (включая упаковку)837,7 г
Вес за штуку (без упаковки)835 г
Номер таможенного тарифа85044095
Страна происхожденияТД
ЭКЛАСС-13.027040701
ЭКЛАСС-15.027040701
ЭТИМ 10.0EC002540
СПСК 21.039121000
Соответствует требованиям ЕС RoHS к веществамДа
Освобождение7(а), 7(в)-I
Экологичный период использования (EFUP)EFUP-25 Таблицу декларации RoHS для Китая, связанную с изделием, можно найти в области загрузки соответствующей статьи в разделе «Декларация производителя». Для всех изделий с EFUP-E таблица декларации RoHS для Китая не выдается и не требуется.
Вещество-кандидат REACH (№ CAS)Свинец (CAS: 7439-92-1)
SCIP476356cd-d26c-47b1-9423-87c10893e4a6
CO2e кг16 284 кг CO2-экв.
