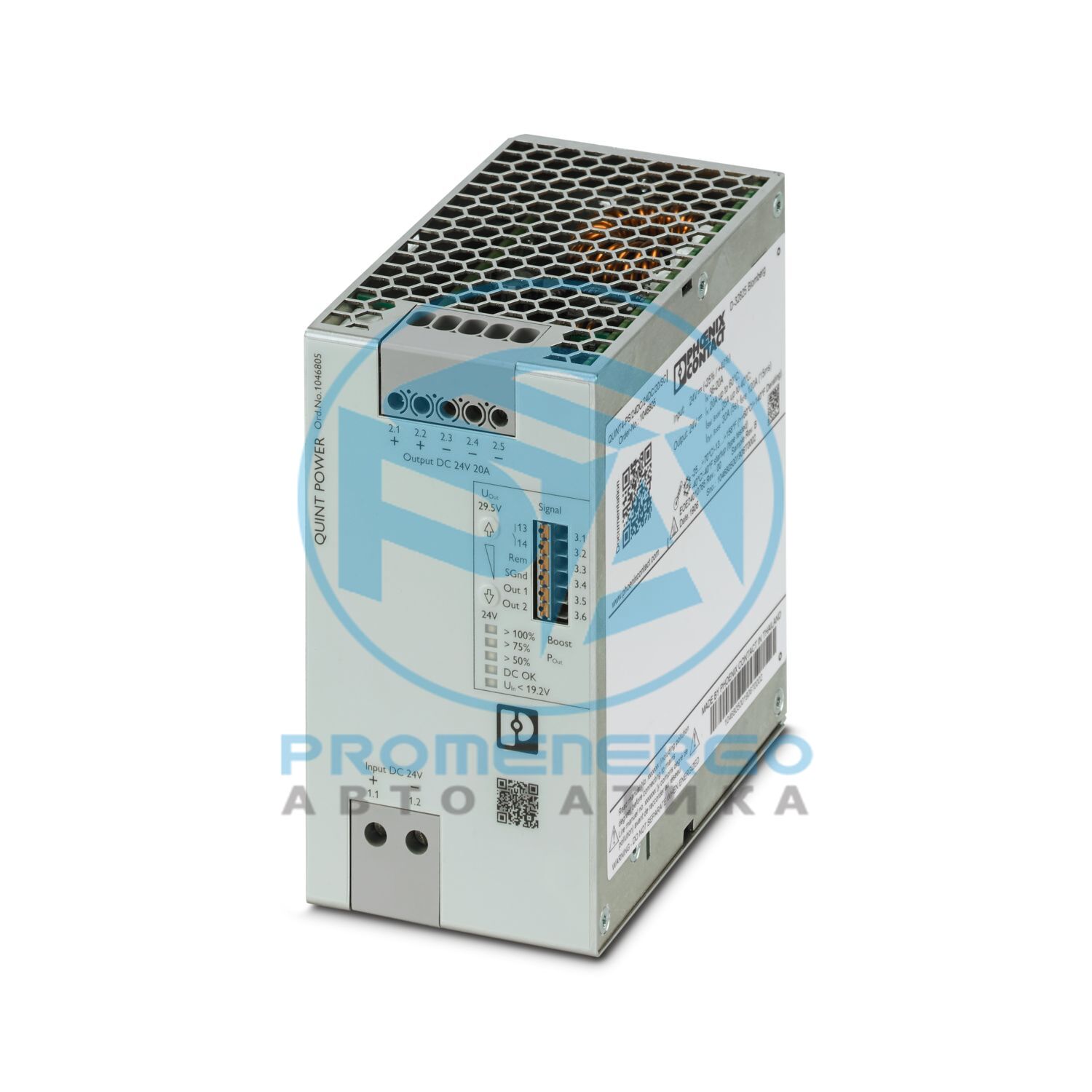

QUINT4-PS/24DC/24DC/20/SC - преобразователь постоянного тока в постоянный

Преобразователь постоянного тока в постоянный с первичным переключением, монтаж на DIN-рейку QUINT POWER, технология SFB (селективное размыкание предохранителя), вход: 24 В постоянного тока, выход: 24 В постоянного тока / 20 А

Технические характеристики

Номинальный диапазон входного напряжения24 В постоянного тока
Диапазон входного напряжения24 В постоянного тока -25 % ... +40 %
Широкодиапазонный входнет
Электрическая прочность, макс.35 В постоянного тока (60 с)
Пусковой токтип. 2,7 А
Интеграл пускового тока (I 2 t)< 0,2 А 2 с
Ограничение пускового тока2,7 А (через 1 мс)
Время буферизации сетитип. 16 мс (24 В постоянного тока)
Потребляемый ток27 А (24 В постоянного тока)
Типичное время ответа300 мс (из РЕЖИМА СНА)
Время включения< 1 с
Рекомендуемый автоматический выключатель для защиты входа50 А (характеристика B, C или аналогичный)
Эффективностьтип. 94,7 % (24 В постоянного тока)
Выходная характеристикаУ/И Продвинутый
Номинальное выходное напряжение24 В постоянного тока
Диапазон настройки выходного напряжения (U Set )24 В пост. тока ... 29,5 В пост. тока (> 24 В пост. тока, постоянная мощность)
Номинальный выходной ток (I N)20 А
Статическое усиление (I Stat.Boost )25 А
Динамическое усиление (I Dyn.Boost)30 А (5 с)
Селективное размыкание предохранителя (I SFB)120 А (15 мс)
Сработал магнитный выключательА1...А16 / В2...В13 / С1...С6 / Z1...Z16
Защита от короткого замыканияда
Доказательство отсутствия нагрузкида
Выходная мощность (P N )480 Вт
Выходная мощность (P Stat. Boost)600 Вт
Выходная мощность (P Dyn. Boost)720 Вт (5 с)
Сопротивление напряжению обратной связи<= 35 В постоянного тока
Защита от перенапряжения на выходе (OVP)<= 32 В постоянного тока
Остаточная пульсация< 50 мВ ПП
Статическое отклонение регулирования< 3 % (изменение нагрузки, статическое 10 % ... 90 %)
Динамическое отклонение управления< 3 % (изменение нагрузки, статическое 10 % ... 90 %)
Отклонение регулирования Изменение входного напряжения< 3 % (изменение нагрузки, статическое 10 % ... 90 %)
Время подъема< 100 мс (U OUT (10 % ... 90 %))
Последовательное соединениеда
Максимальная рассеиваемая мощность без нагрузки< 4 Вт
Потери мощности, номинальная нагрузка, макс.< 26,6 Вт
Рассеиваемая мощность СПЯЩИЙ РЕЖИМ< 2 Вт
Параллельное соединениеда, для резервирования и увеличения мощности
Защита предохранителем (вторичная сторона)электронный
Позиция1.х
Способ подключенияВинтовое соединение
жесткий0,75 мм2 ... 16 мм2
гибкий0,75 мм2 ... 16 мм2
гибкий с наконечником без пластиковой втулки0,75 мм2 ... 16 мм2
гибкий с наконечником с пластиковой втулкой0,75 мм2 ... 16 мм2
жесткий (AWG)20 ... 6
Длина зачистки18 мм
Момент затяжки1,4 Нм ... 1,7 Нм
Головка винта в форме приводаПрорезь L
Позиция2.х
Способ подключенияВинтовое соединение
жесткий0,2 мм2 ... 6 мм2
гибкий0,2 мм2 ... 6 мм2
гибкий с наконечником без пластиковой втулки0,2 мм2 ... 4 мм2
гибкий с наконечником с пластиковой втулкой0,2 мм2 ... 4 мм2
жесткий (AWG)24 ... 10
Длина зачистки10 мм
Момент затяжки0,6 Нм...0,8 Нм
Головка винта в форме приводаПрорезь L
Позиция3.х
Способ подключенияСоединение push-in
жесткий0,2 мм2 ... 1 мм2
гибкий0,2 мм2 ... 1,5 мм2
гибкий с наконечником без пластиковой втулки0,2 мм2 ... 1,5 мм2
гибкий с наконечником с пластиковой втулкой0,2 мм2 ... 0,75 мм2
жесткий (AWG)24 ... 16
Длина зачистки8 мм
Виды сигнализацииВЕЛ
Порог сигнала> 100 % (светодиод горит желтым, выходная мощность > 480 Вт)
Маркировка соединений3.3 +
ФункцияВыходная мощность ВКЛ/ВЫКЛ (дистанционно)
По умолчаниюВыходная мощность включена (>40 кОм/24 В пост. тока/открытый мост между REM и SGnd)
Маркировка соединений3.5 +
Цифровой0 В постоянного тока
По умолчаниюВходное напряжение U IN в порядке
Сигнальный вариантВыходное напряжение
Маркировка соединений3.6 +
Цифровой0 В постоянного тока
По умолчаниюВыходная мощность
Сигнальный вариантВыходное напряжение
Аналоговый4 мА ... 20 мА +/-5 % (нагрузка <=400 Ом)
Сигнальный вариантВыходное напряжение
Маркировка соединений3.1, 3.2
Контакт переключателя (плавающий)плавающий
Цифровой24 В постоянного тока
По умолчаниюВыходное напряжение
Сигнальный вариантВыходной ток
Маркировка соединений3.4 +
ФункцияСигнальная земля
Опорный потенциалк ВЫХ1, ВЫХ2, РЕМ
Количество фаз1.00
Входное/выходное напряжение изоляции4 кВ постоянного тока (типовое испытание)
Частота переключения190,00 кГц ... 220,00 кГц (каскад вспомогательного преобразователя)
Тип продуктаПреобразователи постоянного тока в постоянный
Семейство продуктовКВИНТА СИЛА
Наработка на отказ (МЭК 61709, серийный номер 29500)> 1034000 ч (25 °С)
Класс защитыСпециальный вариант с входом и выходом SELV
Категория перенапряжения (EN 61010-1)II (<= 5000 м)
Категория перенапряжения (EN 62477-1)III (<= 5000 м)
Степень загрязнения2
Текущий10 А
Температура40 °С
Время413707 ч.
Дополнительный текст24 В постоянного тока
Текущий20 А
Температура40 °С
Время139340 ч.
Дополнительный текст24 В постоянного тока
Текущий20 А
Температура30 °С
Время278680 ч.
Дополнительный текст24 В постоянного тока
Ширина70 мм
Высота130 мм
Глубина125 мм
Ширина122 мм
Высота130 мм
Глубина73 мм
Расстояние установки справа/слева (активно)15 мм / 15 мм
Расстояние установки справа/слева (пассивное)5 мм / 5 мм
Расстояние установки сверху/снизу (активно)50 мм / 50 мм
Расстояние установки сверху/снизу (пассивное)50 мм / 50 мм
Тип крепленияМонтаж на DIN-рейку
Примечание по сборкевыравнивается: P N >=50%, 5 мм горизонтально, 15 мм рядом с активными компонентами, 50 мм вертикально выравнивается: P N <50%, 0 мм горизонтально, 40 мм вертикально сверху, 20 мм вертикально снизу
С защитным покрытиемнет
Класс воспламеняемости согласно UL 94 (корпус/клеммные колодки)В0
Материал корпусаМеталл
Версия с капюшономНержавеющая сталь X6Cr17
Версия с боковым элементомАлюминий
Степень защитыIP20
Температура окружающей среды (рабочая)-25 °C ... 70 °C (> 60 °C Снижение характеристик: 2,5 %/K)
Температура окружающей среды (хранение/транспортировка)-40 °С ... 85 °С
Температура окружающей среды (проверено на тип запуска)-40 °С
Максимальная высота<= 5000 м (> 2000 м, учитывать снижение характеристик)
Климатический класс3K22 (согласно EN 60721-3-3)
Макс. допустимая относительная влажность (при эксплуатации)<= 95 % (при 25 °C, без конденсации)
Шок18 мс, 30 г в каждом направлении (согласно IEC 60068-2-27)
Вибрация (работа)5 Гц...100 Гц поиск резонанса 2,3g, 90 мин, резонансная частота 2,3g, 90 мин
Временной кодT4 (-25 ... +70 °C; > 60 °C, снижение характеристик: 2,5 %/K)
Стандартное обозначениеЭлектробезопасность (устройств управления и регулирования)
Стандарты/спецификацииМЭК 61010-1
Стандартное обозначениеЗащитное сверхнизкое напряжение
Стандарты/спецификацииEN 61010-1 (БСНН)
Стандартное обозначениеИзменение напряжения в сети/пониженное напряжение
Стандарты/спецификацииЕН 61000-4-29
Стандартное обозначениеЖелезнодорожные приложения
Стандарты/спецификацииЭН 50121-3-2
ИдентификацияВнесен в список UL UL 61010-1
ИдентификацияВнесен в список UL UL 61010-2-201
ИдентификацияUL ANSI/ISA-12.12.01 Класс I, Раздел 2, Группы A, B, C, D T4 (Опасная зона)
ИдентификацияCAN/CSA-C22.2 Нет. 61010-1-12
ИдентификацияCAN/CSA C22.2 Нет. 61010-2-201:18
ИдентификацияТиповые испытания (утвержденный тип)
ИдентификацияСхема CB (МЭК 61010-1, МЭК 61010-2-201)
ИдентификацияДНВ
ИдентификацияАБС
ИдентификацияБВ
ИдентификацияНК
ИдентификацияЛР
Электромагнитная совместимостьСоответствие директиве по ЭМС 2014/30/ЕС
Директива по низкому напряжениюСоответствие Директиве по низковольтному оборудованию 2014/35/EC
Требования ЭМС к уровню шумаЭН 61000-6-3
Требования ЭМС к помехоустойчивостиЭН 61000-6-1
Требования ЭМС, электростанцияМЭК 61850-3
Стандарты/правилаЕН 55016
Стандарты/правилаДополнительный базовый стандарт EN 61000-6-5 (устойчивость коммутационных устройств), IEC/EN 61850-3 (источник питания)
Стандарты/правилаЕН 55016
ДНВКласс Б
Дополнительный текстПлощадь моста и палубы
ДНВКласс Б
Дополнительный текстПлощадь моста и палубы
Стандарты/правилаЭН 61000-4-2
Контактный разряд8 кВ (уровень тестирования 4)
Разряд в воздухе15 кВ (Уровень тестирования 4)
КомментарииКритерий А
Стандарты/правилаЭН 61000-4-3
Диапазон частот80 МГц ... 1 ГГц
Проверка напряженности поля20 В/м (уровень тестирования 3)
Диапазон частот1 ГГц ... 6 ГГц
Проверка напряженности поля10 В/м (уровень тестирования 3)
КомментарииКритерий А
Стандарты/правилаЭН 61000-4-4
Вход2 кВ (Уровень испытаний 3 - асимметричный)
Выход2 кВ (Уровень испытаний 3 - асимметричный)
Сигнал2 кВ (Уровень испытаний 4 - асимметричный)
КомментарииКритерий А
Стандарты/правилаЭН 61000-4-5
Вход1 кВ (Уровень испытаний 3 - симметричный)
Выход1 кВ (Уровень испытаний 3 - симметричный)
Сигнал2 кВ (Уровень испытаний 3 - асимметричный)
КомментарииКритерий А
Стандарты/правилаЭН 61000-4-6
Вход/выход/сигналасимметричный
Диапазон частот0,15 МГц ... 80 МГц
КомментарииКритерий А
Напряжение10 В (уровень тестирования 3)
Стандарты/правилаЭН 61000-4-8
Частота16,7 Гц
Проверка напряженности поля100 А/м
Дополнительный текст60 с
КомментарииКритерий А
Частота50 Гц
Диапазон частот50 Гц ... 60 Гц
Проверка напряженности поля1 кА/м
Дополнительный текст3 с
КомментарииКритерий А
Частота0 Гц
Проверка напряженности поля300 А/м
Дополнительный текстпостоянный ток, 60 с
КомментарииКритерий А
Стандарты/правилаЕН 61000-4-29
Напряжение24 В постоянного тока
Провал напряжения70 %
Время100 мс
Дополнительный текстТестовый уровень 2
КомментарииКритерий А
Провал напряжения0 %
Время50 мс
Дополнительный текстТестовый уровень 2
КомментарииКритерий Б
Стандарты/правилаЭН 61000-4-9
Проверка напряженности поля1000 А/м
КомментарииКритерий А
Стандарты/правилаЭН 61000-4-16
Тестовый уровень 115 Гц 150 Гц (уровень проверки 3)
Напряжение10 В 1 В
Тестовый уровень 2150 Гц 1,5 кГц (уровень тестирования 3)
Напряжение1 В
Тестовый уровень 31,5 кГц 15 кГц (уровень тестирования 3)
Напряжение1 В 10 В
Тестовый уровень 415 кГц 150 кГц (уровень тестирования 3)
Напряжение10 В
Тестовый уровень 516,7 Гц 50 Гц 60 Гц 150 Гц 180 Гц (уровень тестирования 3)
Напряжение10 В (постоянное)
Тестовый уровень 60 Гц 16,7 Гц 50 Гц 60 Гц (уровень проверки 3)
Напряжение100 В (1 с)
КомментарииКритерий А
Стандарты/правилаЕН 61000-4-17
Переменный компонент15 % (ООН)
Частота50 Гц
КомментарииКритерий А
Переменный компонент14 % (ООН)
Частота300 Гц
КомментарииКритерий А
Стандарты/правилаЭН 61000-4-18
Вход, выход (уровень тестирования 1)100 кГц 1 МГц (Уровень тестирования 2 - симметричный)
Напряжение0,5 кВ
Вход, выход (уровень тестирования 2)100 кГц 1 МГц (уровень тестирования 2 - асимметричный)
Напряжение1 кВ
Вход, выход (уровень тестирования 3)10 МГц (уровень тестирования 2 - асимметричный)
Напряжение0,5 кВ
Сигналы (уровень тестирования 1)100 кГц 1 МГц (Уровень тестирования 2 - симметричный)
Напряжение0,5 кВ
Сигналы (уровень тестирования 2)100 кГц 1 МГц (уровень тестирования 2 - асимметричный)
Напряжение1 кВ
КомментарииКритерий А
Стандарты/правилаЭН 61000-4-10
Проверка напряженности поля100 А/м
Тестовый уровень 1100 кГц
Проверка напряженности поля100 А/м
Тестовый уровень 21 МГц
КомментарииКритерий А
Критерий АНетrmal operating behavior within the specified limits.
Критерий БВременное ухудшение рабочего поведения, которое корректируется самим устройством.
Критерий СВременные неблагоприятные воздействия на рабочие характеристики, которые устройство корректирует автоматически или которые можно восстановить путем приведения в действие элементов управления.
Номер позиции1046805
Упаковочная единица1 шт.
Минимальный объем заказа1 шт.
Ключ продажкомпьютерная графика
Ключ продуктаCMDI43
GTIN4055626644820
Вес за штуку (включая упаковку)1,568 г
Вес за штуку (без упаковки)1.200 г
Номер таможенного тарифа85044095
Страна происхожденияТД
ЭКЛАСС-13.027040701
ЭКЛАСС-15.027040701
ЭТИМ 10.0EC002540
СПСК 21.039121000
Соответствует требованиям ЕС RoHS к веществамДа
Освобождение6(в), 7(а), 7(в)-I
Экологичный период использования (EFUP)EFUP-25 Таблицу декларации RoHS для Китая, связанную с изделием, можно найти в области загрузки соответствующей статьи в разделе «Декларация производителя». Для всех изделий с EFUP-E таблица декларации RoHS для Китая не выдается и не требуется.
Вещество-кандидат REACH (№ CAS)Свинец (CAS: 7439-92-1)
SCIP7573b241-9639-4563-a6ad-4e357916d9e4
CO2e кг30,48 кг CO2-экв.
