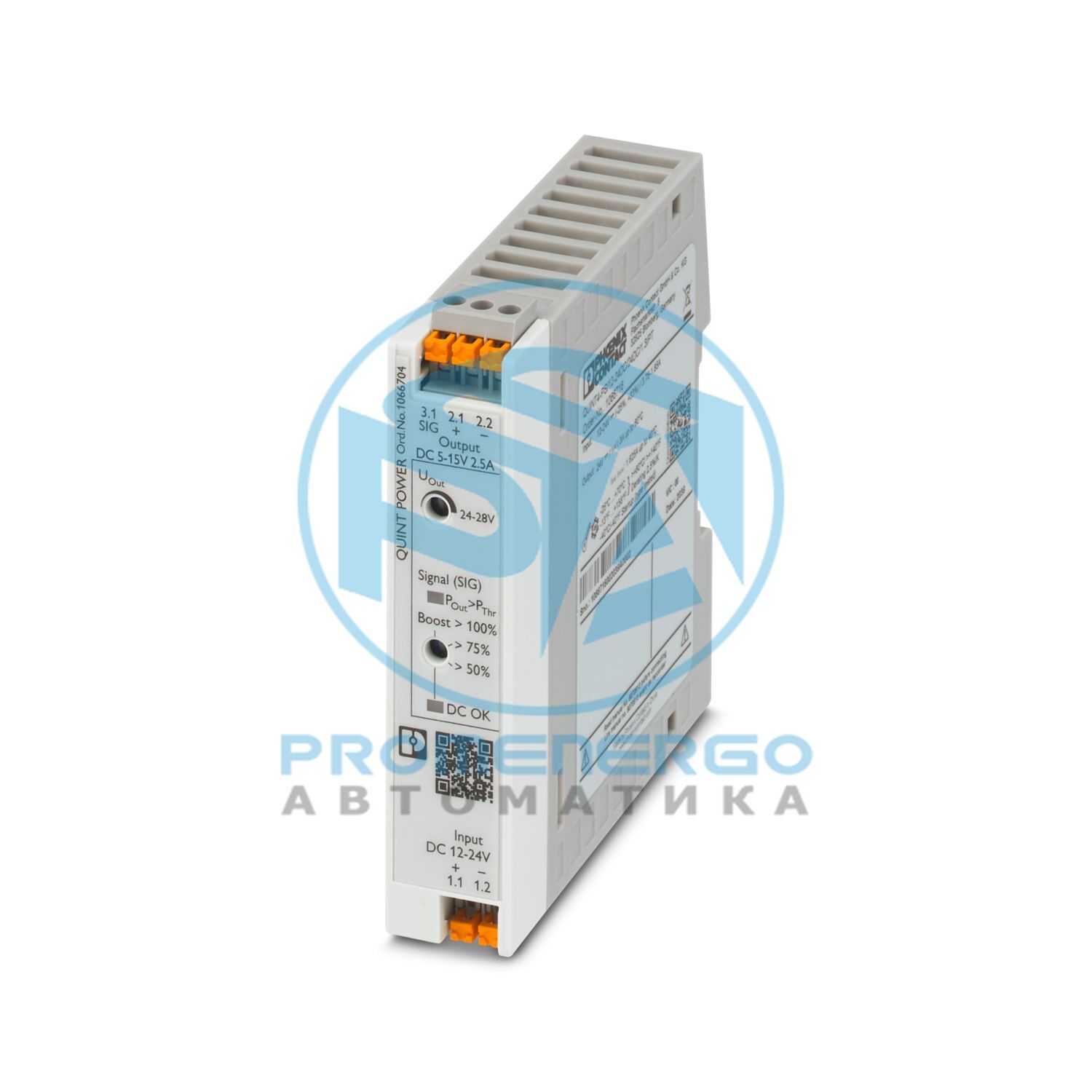

QUINT4-PS/12-24DC/5-15DC/2.5/PT - преобразователь постоянного тока в постоянный

Преобразователь постоянного тока в постоянный с первичным переключением, монтаж на DIN-рейку QUINT POWER, вход: 12 В пост. тока - 24 В пост. тока, выход: 12 В пост. тока / 2,5 А

Технические характеристики

Номинальный диапазон входного напряжения12 В постоянного тока ... 24 В постоянного тока
Диапазон входного напряжения12 В пост. тока ... 24 В пост. тока -25 % ... +33 % (SELV)
Широкодиапазонный входда
Электрическая прочность, макс.35 В постоянного тока (60 с)
Пусковой токтип. 1,5 А
Интеграл пускового тока (I 2 t)тип. 0,05 А 2 с
Ограничение пускового токатип. 1,5 А
Время буферизации сетитип. 20 мс (24 В постоянного тока)
Потребляемый токтип. 3,55 А (12 В постоянного тока)
Время включения< 1 с
Входной предохранитель15 А (быстродействующий, внутренний)
Рекомендуемый автоматический выключатель для защиты входа10 А ... 16 А (характеристика B, C, D, K или аналогичные)
Эффективностьтип. 92,2 % (12 В постоянного тока)
Выходная характеристикаУ/И Продвинутый
Номинальное выходное напряжение12 В постоянного тока
Диапазон настройки выходного напряжения (U Set )5 В пост. тока ... 15 В пост. тока (> 12 В пост. тока, постоянная мощность)
Номинальный выходной ток (I N)2,5 А
Статическое усиление (I Stat.Boost )3,125 А (<= 40 °C)
Динамическое усиление (I Dyn.Boost)5 А (<= 60 °C (4,9 с))
Защита от короткого замыканияда
Доказательство отсутствия нагрузкида
Снижение номинальных характеристик> 60 °C (2,5 %/K от номинального значения P Out)
Выходная мощность (P N )30 Вт
Выходная мощность (P Stat. Boost)37,5 Вт
Выходная мощность (P Dyn. Boost)60 Вт
Сопротивление напряжению обратной связи<= 25 В постоянного тока
Защита от перенапряжения на выходе (OVP)<= 18 В постоянного тока
Остаточная пульсация< 20 мВ ПП
Статическое отклонение регулирования< 1 % (изменение нагрузки, статическое 10 % ... 90 %)
Динамическое отклонение управления< 1 % (изменение нагрузки, статическое 10 % ... 90 %)
Отклонение регулирования Изменение входного напряжения< 1 % (изменение нагрузки, статическое 10 % ... 90 %)
Время подъема< 1 с (U OUT (10 % ... 90 %))
Последовательное соединениеда
Максимальная рассеиваемая мощность без нагрузки< 0,5 Вт
Потери мощности, номинальная нагрузка, макс.< 2,7 Вт
Параллельное соединениеда, для резервирования и увеличения мощности
Защита предохранителем (вторичная сторона)электронный
Позиция1.х
Способ подключенияСоединение push-in
жесткий0,2 мм2 ... 2,5 мм2
гибкий0,2 мм2 ... 2,5 мм2
гибкий с наконечником без пластиковой втулки0,25 мм2 ... 2,5 мм2
гибкий с наконечником с пластиковой втулкой0,25 мм2 ... 2,5 мм2
AWG24 ... 14
Длина зачистки10 мм
Позиция2.х
Способ подключенияСоединение push-in
жесткий0,2 мм2 ... 2,5 мм2
гибкий0,2 мм2 ... 2,5 мм2
гибкий с наконечником без пластиковой втулки0,25 мм2 ... 2,5 мм2
гибкий с наконечником с пластиковой втулкой0,25 мм2 ... 2,5 мм2
AWG24 ... 14
Длина зачистки10 мм
Позиция3.х
Способ подключенияСоединение push-in
жесткий0,2 мм2 ... 2,5 мм2
гибкий0,2 мм2 ... 2,5 мм2
гибкий с наконечником без пластиковой втулки0,25 мм2 ... 2,5 мм2
гибкий с наконечником с пластиковой втулкой0,25 мм2 ... 2,5 мм2
AWG24 ... 14
Длина зачистки10 мм
Порог сигнала> P Thr (светодиод горит желтым, выходная мощность > P Thr, в зависимости от положения поворотного переключателя)
Цифровой0 В постоянного тока
По умолчанию12 В постоянного тока
Количество фаз1.00
Входное/выходное напряжение изоляции2,6 кВ постоянного тока (типовое испытание)
Частота переключения4,00 кГц ... 70,00 кГц (каскад вспомогательного преобразователя)
Тип продуктаПреобразователи постоянного тока в постоянный
Семейство продуктовКВИНТА СИЛА
Наработка на отказ (МЭК 61709, серийный номер 29500)> 280-4000 ч (25 °С)
Класс защитыII
Категория перенапряжения (EN 61010-1)II (<= 5000 м)
Степень загрязнения2
Текущий1,25 А
Температура40 °С
Время422000 ч
Дополнительный текст12 В постоянного тока
Текущий2,5 А
Температура40 °С
Время226000 ч
Дополнительный текст12 В постоянного тока
Текущий2,5 А
Температура30 °С
Время452000 ч
Дополнительный текст12 В постоянного тока
Ширина22,5 мм
Высота106 мм
Глубина90 мм
Расстояние установки справа/слева (активно)15 мм / 15 мм (P Out >=50%)
Расстояние установки справа/слева (пассивное)5 мм / 5 мм (P Out >=50%)
Расстояние установки справа/слева (активное, пассивное)0 мм / 0 мм (P Out <=50 %)
Расстояние установки сверху/снизу (активно)30 мм / 30 мм (P Out >=50%)
Расстояние установки сверху/снизу (пассивное)30 мм / 30 мм (P Out >=50%)
Расстояние установки сверху/снизу (активное, пассивное)30 мм / 30 мм (P Out <=50 %)
Тип крепленияМонтаж на DIN-рейку
Примечание по сборкевыравнивается: P N >=50%, 5 мм горизонтально, 15 мм рядом с активными компонентами, 50 мм вертикально выравнивается: P N <50%, 0 мм горизонтально, 40 мм вертикально сверху, 20 мм вертикально снизу
С защитным покрытиемнет
Класс воспламеняемости согласно UL 94 (корпус/клеммные колодки)В0
Материал корпусаПластик
Тип жильяПоликарбонат (ПК), UL 94 V0
Степень защитыIP20
Температура окружающей среды (рабочая)-25 °C ... 70 °C (> 60 °C Снижение характеристик: 2,5 %/K)
Температура окружающей среды (хранение/транспортировка)-40 °С ... 85 °С
Температура окружающей среды (проверено на тип запуска)-40 °С
Максимальная высота<= 5000 м (> 2000 м, учитывать снижение характеристик)
Климатический класс3K22 (согласно EN 60721-3-3)
Макс. допустимая относительная влажность (при эксплуатации)<= 95 % (при 25 °C, без конденсации)
Шок18 мс, 30 г в каждом направлении (согласно IEC 60068-2-27)
Вибрация (работа)< 15 Гц, амплитуда +/-2,5 мм; 15 Гц ... 100 Гц: 2,3 г 90 мин. (согласно МЭК 60068-2-6)
Временной кодT4 (-25 ... +70 °C; > 60 °C, снижение характеристик: 2,5 %/K)
Стандартное обозначениеЭлектробезопасность (устройств управления и регулирования)
Стандарты/спецификацииМЭК 61010-1
Стандартное обозначениеЗащитное сверхнизкое напряжение
Стандарты/спецификацииМЭК 61010-1 (БСНН)
Стандартное обозначениеИзменение напряжения в сети/пониженное напряжение
Стандарты/спецификацииЕН 61000-4-29
ИдентификацияВнесен в список UL UL 61010-1
ИдентификацияВнесен в список UL UL 61010-2-201
ИдентификацияUL 121201 & CSA C22.2 Нет. 213-17 Class I, Division 2, Groups A, B, C, D T4 (Hazardous Location)
ИдентификацияCAN/CSA C22.2 Нет. 61010-1-12
ИдентификацияCAN/CSA C22.2 Нет. 61010-2-201:18
ИдентификацияСхема CB (МЭК 61010-1, МЭК 61010-2-201)
ИдентификацияДНВ
Электромагнитная совместимостьСоответствие директиве по ЭМС 2014/30/ЕС
Требования ЭМС к уровню шумаЭН 61000-6-3
Требования ЭМС к помехоустойчивостиЭН 61000-6-1
Требования ЭМС, электростанцияЭН 61850-3
Стандарты/правилаЕН 55016
Стандарты/правилаДополнительный базовый стандарт EN 61000-6-5 (устойчивость коммутационных устройств), IEC/EN 61850-3 (источник питания)
Стандарты/правилаЕН 55016
ДНВКласс Б
Дополнительный текстПлощадь моста и палубы
ДНВКласс Б
Дополнительный текстПлощадь моста и палубы
Стандарты/правилаЭН 61000-4-2
Контактный разряд8 кВ (уровень тестирования 4)
Разряд в воздухе15 кВ (Уровень тестирования 4)
КомментарииКритерий А
Стандарты/правилаЭН 61000-4-3
Диапазон частот80 МГц ... 1 ГГц
Проверка напряженности поля20 В/м (уровень тестирования 3)
Диапазон частот1 ГГц ... 6 ГГц
Проверка напряженности поля10 В/м (уровень тестирования 3)
КомментарииКритерий А
Стандарты/правилаЭН 61000-4-4
Вход2 кВ (Уровень испытаний 3 - асимметричный)
Выход2 кВ (Уровень испытаний 3 - асимметричный)
Сигнал2 кВ (Уровень испытаний 4 - асимметричный)
КомментарииКритерий А
Стандарты/правилаЭН 61000-4-5
Вход1 кВ (Уровень испытаний 3 - симметричный)
Выход1 кВ (Уровень испытаний 3 - симметричный)
Сигнал1 кВ (Уровень испытаний 4 - симметричный)
КомментарииКритерий А
Стандарты/правилаЭН 61000-4-6
Вход/выход/сигналасимметричный
Диапазон частот0,15 МГц ... 80 МГц
КомментарииКритерий А
Напряжение10 В (уровень тестирования 3)
Стандарты/правилаЭН 61000-4-8
Частота16,67 Гц
Проверка напряженности поля100 А/м
Дополнительный текст60 с
КомментарииКритерий А
Частота50 Гц
Диапазон частот50 Гц ... 60 Гц
Проверка напряженности поля1 кА/м
Дополнительный текст3 с
Частота0 Гц
Проверка напряженности поля300 А/м
Дополнительный текстпостоянный ток, 60 с
Стандарты/правилаЕН 61000-4-29
Напряжение24 В постоянного тока
Провал напряжения70 %
Количество периодов0,5 / 1 / 25 периодов
Время100 мс
Дополнительный текстТестовый уровень 2
КомментарииКритерий А
Провал напряжения40 %
Количество периодов5/10/50 периодов
Время100 мс
Дополнительный текстТестовый уровень 2
КомментарииКритерий Б
Провал напряжения0 %
Количество периодов0,5/1/5/50 периодов
Время50 мс
Дополнительный текстТестовый уровень 2
КомментарииКритерий Б
Стандарты/правилаЭН 61000-4-9
Проверка напряженности поля1000 А/м
КомментарииКритерий А
Стандарты/правилаЭН 61000-4-16
Тестовый уровень 115 Гц 150 Гц (уровень проверки 3)
Напряжение10 В 1 В (постоянно)
Тестовый уровень 2150 Гц 1,5 кГц (уровень тестирования 3)
Напряжение1 В
Тестовый уровень 31,5 кГц 15 кГц (уровень тестирования 3)
Напряжение1 В 10 В
Тестовый уровень 415 кГц 150 кГц (уровень тестирования 3)
Напряжение10 В
Тестовый уровень 516,7 Гц 50 Гц 60 Гц 150 Гц 180 Гц (уровень тестирования 3)
Напряжение10 В (постоянное)
Тестовый уровень 60 Гц 16,7 Гц 50 Гц 60 Гц (уровень проверки 3)
Напряжение100 В (1 с)
КомментарииКритерий А
Стандарты/правилаЕН 61000-4-17
Переменный компонент10 % (ООН)
Частота50 Гц
КомментарииКритерий А
Стандарты/правилаЭН 61000-4-18
Вход, выход (уровень тестирования 1)1 МГц (уровень тестирования 2 - симметричный)
Напряжение0,5 кВ
Вход, выход (уровень тестирования 2)1 МГц (уровень тестирования 2 - асимметричный)
Напряжение1 кВ
Сигналы (уровень тестирования 1)1 МГц (уровень тестирования 2 - симметричный)
Напряжение0,5 кВ
Сигналы (уровень тестирования 2)1 МГц (уровень тестирования 2 - асимметричный)
Напряжение1 кВ
КомментарииКритерий А
Стандарты/правилаЭН 61000-4-10
Проверка напряженности поля100 А/м
Тестовый уровень 1100 кГц
Проверка напряженности поля100 А/м
Тестовый уровень 21 МГц
КомментарииКритерий А
Критерий АНетrmal operating behavior within the specified limits.
Критерий БВременное ухудшение рабочего поведения, которое корректируется самим устройством.
Критерий СВременные неблагоприятные воздействия на рабочие характеристики, которые устройство корректирует автоматически или которые можно восстановить путем приведения в действие элементов управления.
Номер позиции1066704
Упаковочная единица1 шт.
Минимальный объем заказа1 шт.
Ключ продажкомпьютерная графика
Ключ продуктаCMDI43
GTIN4055626734255
Вес за штуку (включая упаковку)215 г
Вес за штуку (без упаковки)172 г
Номер таможенного тарифа85044095
Страна происхожденияКитай
ЭКЛАСС-13.027040701
ЭКЛАСС-15.027040701
ЭТИМ 10.0EC002540
СПСК 21.039121000
Соответствует требованиям ЕС RoHS к веществамДа
Освобождение6(в), 7(а), 7(в)-I
Экологичный период использования (EFUP)EFUP-25 Таблицу декларации RoHS для Китая, связанную с изделием, можно найти в области загрузки соответствующей статьи в разделе «Декларация производителя». Для всех изделий с EFUP-E таблица декларации RoHS для Китая не выдается и не требуется.
Вещество-кандидат REACH (№ CAS)Свинец (CAS: 7439-92-1)
SCIP9c878f7f-4d9b-480d-8667-aa365ab106a2
CO2e кг8723 кг CO2-экв.
