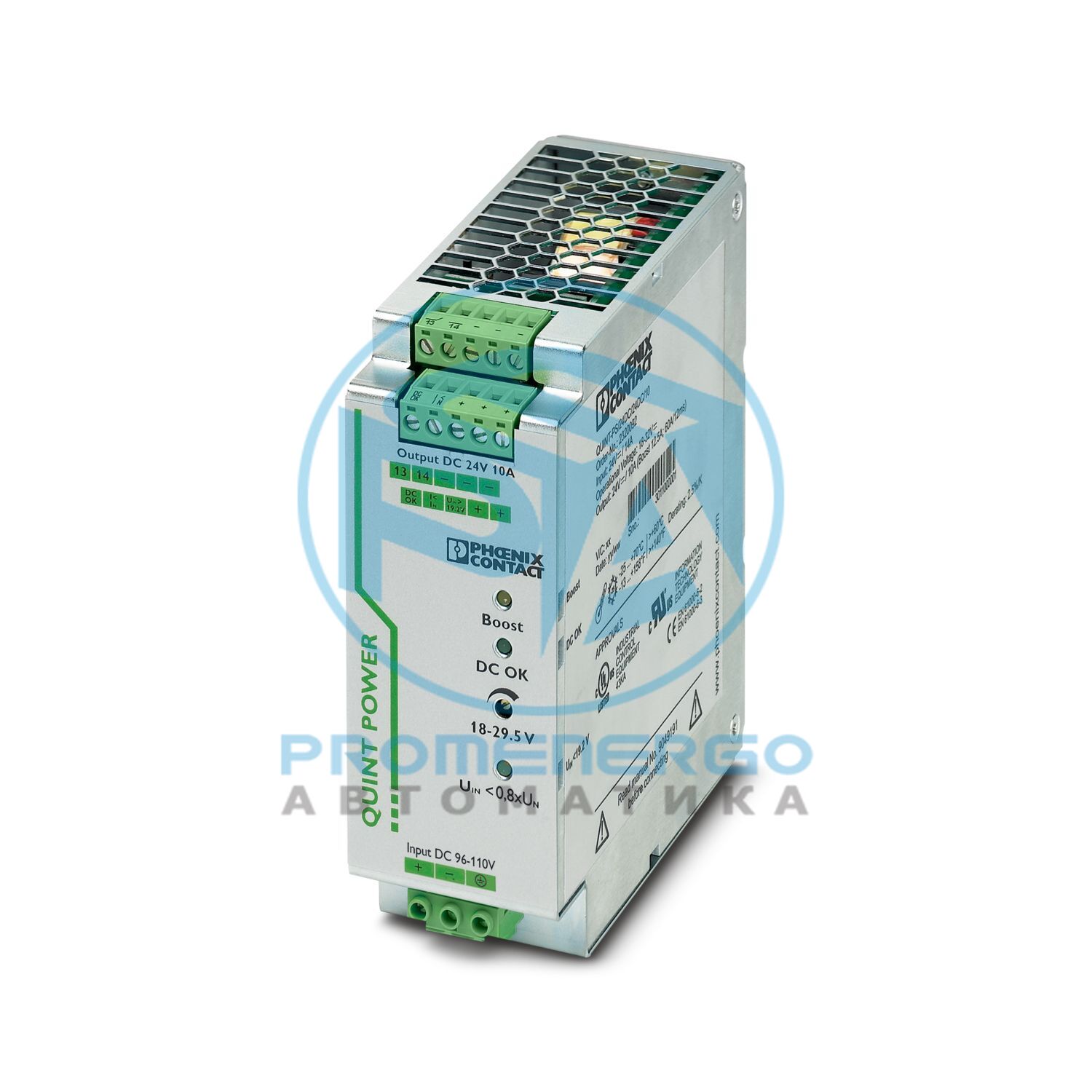

QUINT-PS/96-110DC/24DC/10/CO - преобразователь постоянного тока, защитное покрытие

DC/DC-преобразователь QUINT с первичным переключением и широким входным диапазоном для монтажа на DIN-рейке с технологией SFB (селективное размыкание предохранителя), вход: 96-110 В постоянного тока, выход: 24 В постоянного тока/10 А

Технические характеристики

Номинальный диапазон входного напряжения96 В постоянного тока ... 110 В постоянного тока
Диапазон входного напряжения67,2 В постоянного тока ... 154 В постоянного тока
Широкодиапазонный входда
Диапазон входного напряжения постоянного тока67,2 В постоянного тока ... 154 В постоянного тока
Тип напряжения питанияокруг Колумбия
Пусковой ток< 10 А (типичное)
Интеграл пускового тока (I 2 t)0,37 А 2 с
Время буферизации сетитип. 10 мс (96 В постоянного тока)
Потребляемый ток3,5 А (96 В постоянного тока)
Защита от обратной полярности, <= 154 В постоянного тока
Номинальная потребляемая мощность264 ВА
Защитная схемаЗащита от переходных перенапряжений; Варистор
Входной предохранитель10 А 150 В пост. тока (внутренний (защита устройства))
Эффективность> 92 % (U IN 96 В пост. тока / U OUT 24 В пост. тока)
Выходная характеристикаН/Я
Номинальное выходное напряжение24 В постоянного тока +/-1 %
Диапазон настройки выходного напряжения (U Set )18 В DC ... 29,5 В DC (> 24 В DC, постоянная мощность ограничена)
Номинальный выходной ток (I N)10 А (-40 °C ... 60 °C)
ПОВЫШЕНИЕ МОЩНОСТИ (I Boost)12,5 А (-40 °C ... 40 °C постоянно, U OUT = 24 В пост. тока)
Селективное размыкание предохранителя (I SFB)60 А (12 мс)
Сработал магнитный выключательБ2/Б4/Б6
Снижение номинальных характеристик60 °C ... 70 °C (2,5 %/К)
Сопротивление напряжению обратной связи35 В постоянного тока
Защита от перенапряжения на выходе (OVP)< 35 В постоянного тока
Макс. емкостная нагрузканеограниченный
Активное ограничение тока18 А
Отклонение регулирования< 1 % (изменение нагрузки, статическое 10 % ... 90 %)
Остаточная пульсация< 20 мВ ПП
Защита от короткого замыканияда
Выходная мощность240 Вт
Пиковое коммутируемое напряжение, номинальная нагрузка< 10 мВ ПП (20 МГц)
Максимальная рассеиваемая мощность без нагрузки4 Вт (U IN 110 В постоянного тока)
Потери мощности, номинальная нагрузка, макс.22 Вт (U IN 110 В постоянного тока)
Время подъема< 2 мс (U OUT (10 % ... 90 %))
Параллельное соединениеда, для резервирования и увеличения мощности
Последовательное соединениеда
Защита предохранителем (вторичная сторона)электронный
Описание выходаU OUT > 0,9 x U N: Высокий уровень сигнала
Диапазон коммутируемого напряжения18 В постоянного тока ... 24 В постоянного тока
Максимальный пусковой ток< 20 мА (устойчив к короткому замыканию)
Описание выходаI OUT < I N: Высокий сигнал
Диапазон коммутируемого напряжения18 В постоянного тока ... 24 В постоянного тока
Максимальный пусковой ток< 20 мА (устойчив к короткому замыканию)
Описание выходаU IN > 19,2 В: высокий уровень сигнала
Диапазон коммутируемого напряжения18 В постоянного тока ... 24 В постоянного тока
Максимальный пусковой ток<= 20 мА (устойчив к короткому замыканию)
Описание выходаРеле
Способ подключенияВинтовое соединение
Сечение проводника, жесткое мин.0,2 мм2
Сечение проводника, жесткое макс.2,5 мм2
Сечение гибкого провода мин.0,2 мм2
Сечение гибкого провода макс.2,5 мм2
Сечение проводника AWG мин.24
Сечение проводника AWG макс.12
Длина зачистки8 мм
Винтовая резьбаМ3
Момент затяжки, мин0,5 Нм
Максимальный момент затяжки0,6 Нм
Способ подключенияВинтовое соединение
Сечение проводника, жесткое мин.0,2 мм2
Сечение проводника, жесткое макс.2,5 мм2
Сечение гибкого провода мин.0,2 мм2
Сечение гибкого провода макс.2,5 мм2
Сечение проводника AWG мин.24
Сечение проводника AWG макс.12
Длина зачистки7 мм
Винтовая резьбаМ3
Момент затяжки, мин0,5 Нм
Максимальный момент затяжки0,6 Нм
Сечение проводника, жесткое мин.0,2 мм2
Сечение проводника, жесткое макс.2,5 мм2
Сечение гибкого провода мин.0,2 мм2
Сечение гибкого провода макс.2,5 мм2
Сечение проводника AWG мин.24
Сечение проводника AWG макс.12
Винтовая резьбаМ3
Момент затяжки, мин0,5 Нм
Максимальный момент затяжки0,6 Нм
Виды сигнализацииВЕЛ
Отображение статусаСветодиод «DC OK» зеленый
Цветзеленый
Отображение статусаЖелтый светодиод «BOOST»/I OUT > I N: светодиод горит
Цветжелтый
Примечание по отображению статусаСветодиод горит
Цветжелтый
Примечание по отображению статусаСветодиод горит
Количество фаз1
Входное/выходное напряжение изоляции1,5 кВ (типовое испытание)
Тип продуктаПреобразователи постоянного тока в постоянный
Семейство продуктовКВИНТА СИЛА
Наработка на отказ (МЭК 61709, серийный номер 29500)> 1357000 ч (25 °С)
Класс защитыя
Степень загрязнения2
Ширина48 мм
Высота130 мм
Глубина125 мм
Расстояние установки справа/слева0 мм / 0 мм (<= 70 °C)
Расстояние установки справа/слева (активно)15 мм / 15 мм (<= 70 °C)
Расстояние установки сверху/снизу50 мм / 50 мм (<= 70 °C)
Расстояние установки сверху/снизу (активно)50 мм / 50 мм (<= 70 °C)
Ширина122 мм
Высота130 мм
Глубина51 мм
Тип крепленияDIN-рейка: 35 мм
Примечание по сборкевыравнивается: P N >=50%, 5 мм горизонтально, 15 мм рядом с активными компонентами, 50 мм вертикально выравнивается: P N <50%, 0 мм горизонтально, 40 мм вертикально сверху, 20 мм вертикально снизу
Монтажное положениегоризонтальная DIN-рейка NS 35, EN 60715
С защитным покрытиемда
Материал корпусаМеталл
Тип жильяАлюминий (АлМг3)
Версия с капюшономЛистовая оцинкованная сталь, не содержащая хрома (VI)
Степень защитыIP20
Температура окружающей среды (рабочая)-25 °C ... 70 °C (> 60 °C Снижение характеристик: 2,5 %/K)
Температура окружающей среды (хранение/транспортировка)-40 °С ... 85 °С
Температура окружающей среды (проверено на тип запуска)-40 °С
Климатический класс3K3 (согласно EN 60721)
Макс. допустимая относительная влажность (при эксплуатации)100 % (при 25 °C, без конденсации)
Шок18 мс, 30 г в каждом направлении (согласно IEC 60068-2-27)
Вибрация (работа)< 15 Гц, амплитуда +/-2,5 мм (согласно IEC 60068-2-6)
Временной кодT4 (-25 ... +70 °C; > 60 °C, снижение характеристик: 2,5 %/K)
Железнодорожные приложенияЭН 50121-4
Стандарт - Электронное оборудование для использования в электроэнергетических установках и их сборка в электроэнергетические установки.EN 50178/VDE 0160 (ЗСНН)
Стандарт - ЭлектробезопасностьEN 60950-1/VDE 0805 (БСНН)
Стандарт - безопасное сверхнизкое напряжениеEN 60950-1 (БСНН)
Стандарт - безопасная изоляцияDIN ВДЕ 0100-410
Тест на вредный газISA-S71.04-1985 G3 Жесткая группа A
Стандартное обозначениеПротивопожарная защита на железнодорожном транспорте
Стандарты/спецификацииEN 45545-2 (HL3)
Сертификаты ULUL/C-UL внесен в список UL 508
Электромагнитная совместимостьСоответствие директиве по ЭМС 2014/30/ЕС
Требования ЭМС к уровню шумаЭН 61000-6-3
Требования ЭМС к помехоустойчивостиЭН 61000-6-1
Стандарты/правилаЭН 61000-4-2
Контактный разряд8 кВ (уровень тестирования 4)
КомментарииКритерий А
Стандарты/правилаЭН 61000-4-3
Диапазон частот80 МГц ... 1 ГГц
Проверка напряженности поля20 В/м (уровень тестирования 3)
Диапазон частот1 ГГц ... 2 ГГц
Проверка напряженности поля20 В/м (уровень тестирования 3)
Диапазон частот2 ГГц ... 3 ГГц
Проверка напряженности поля10 В/м (уровень тестирования 3)
КомментарииКритерий А
Стандарты/правилаЭН 61000-4-4
Вход4 кВ (Уровень испытаний 4 - асимметричный)
Выход2 кВ (Уровень испытаний 3 - асимметричный)
Сигнал2 кВ (Уровень испытаний 4 - асимметричный)
КомментарииКритерий А
Стандарты/правилаЭН 61000-4-5
Вход2 кВ (Уровень испытаний 4 - симметричный)
Выход1 кВ (Уровень испытаний 3 - симметричный)
Сигнал1 кВ (Уровень испытаний 2 - асимметричный)
КомментарииКритерий А
Стандарты/правилаЭН 61000-4-6
Вход/выход/сигналасимметричный
Диапазон частот0,15 МГц ... 80 МГц
КомментарииКритерий А
Напряжение10 В (уровень тестирования 3)
Стандарты/правилаЭН 61000-6-3
Напряжение радиопомех в соотв. с EN 55011EN 55011 (EN 55022) Класс B, область применения: промышленность и жилой сектор.
Излучаемые радиопомехи в соотв. с EN 55011EN 55011 (EN 55022) Класс B, область применения: промышленность и жилой сектор.
Критерий АНетrmal operating behavior within the specified limits.
Критерий БВременное ухудшение рабочего поведения, которое корректируется самим устройством.
Номер позиции2905012
Упаковочная единица1 шт.
Минимальный объем заказа1 шт.
Ключ продажкомпьютерная графика
Ключ продуктаCMDQ43
GTIN4046356908337
Вес за штуку (включая упаковку)1.130,9 г
Вес за штуку (без упаковки)962 г
Номер таможенного тарифа85044095
Страна происхожденияКитай
ЭКЛАСС-13.027040701
ЭКЛАСС-15.027040701
ЭТИМ 10.0EC002540
СПСК 21.039121000
Соответствует требованиям ЕС RoHS к веществамДа
Освобождение7(а), 7(в)-I
Экологичный период использования (EFUP)EFUP-25 Таблицу декларации RoHS для Китая, связанную с изделием, можно найти в области загрузки соответствующей статьи в разделе «Декларация производителя». Для всех изделий с EFUP-E таблица декларации RoHS для Китая не выдается и не требуется.
Вещество-кандидат REACH (№ CAS)Свинец (CAS: 7439-92-1)
SCIPdd658aac-bbbc-445a-ac0d-2f4f020127bb
