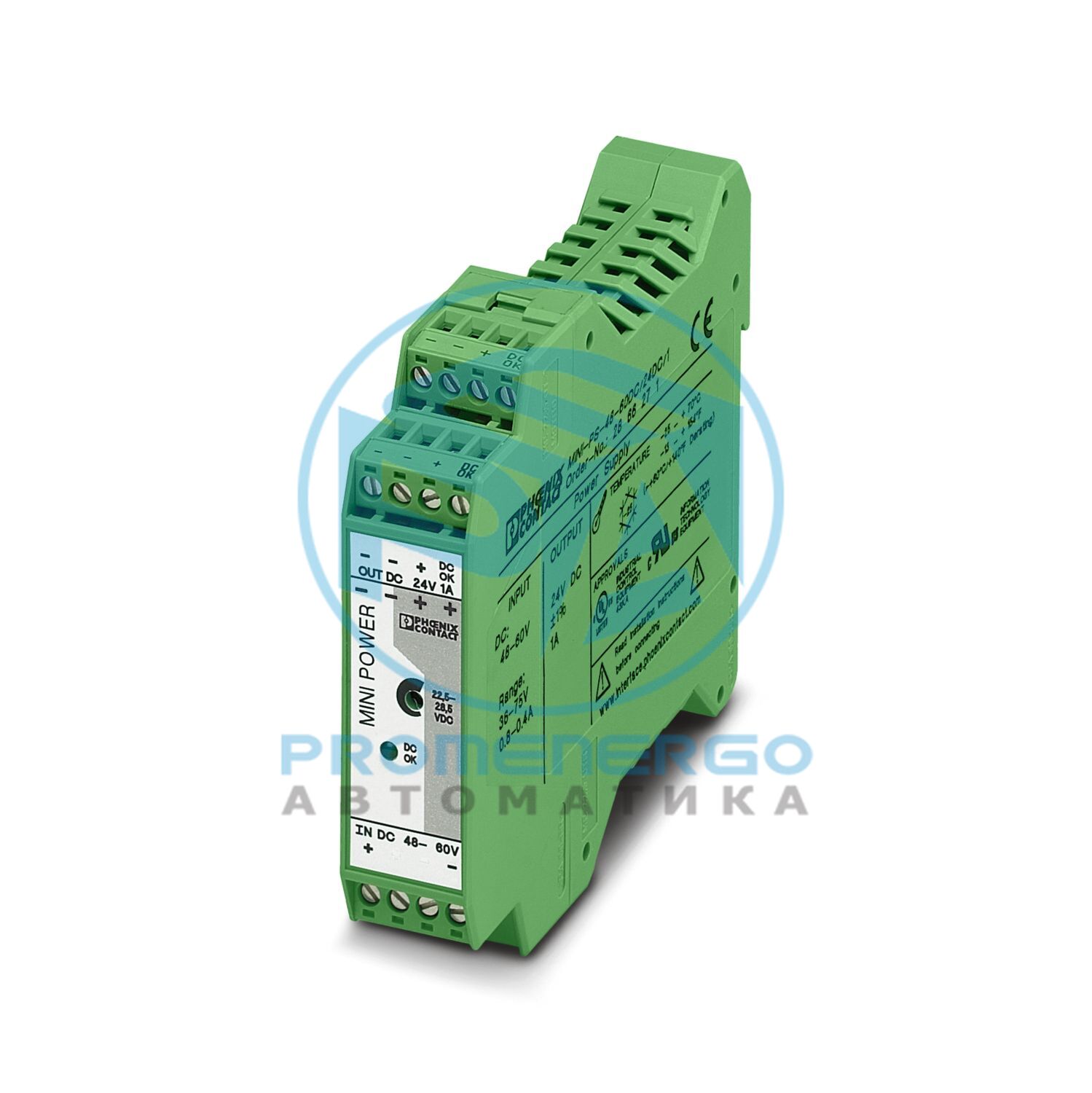

MINI-PS- 48- 60DC/24DC/1 - преобразователь постоянного тока в постоянный
MINI-PS- 48- 60DC/24DC/1 - преобразователь постоянного тока в постоянный
В новых системах используйте следующий товар: 1066708. Преобразователь постоянного тока MINI с первичным управлением для монтажа на DIN-рейке, вход: 48-60 В постоянного тока, выход: 24 В постоянного тока/1 А.
Технические характеристики
Номинальный диапазон входного напряжения
48 В постоянного тока ... 60 В постоянного тока
Диапазон входного напряжения
36 В постоянного тока ... 75 В постоянного тока
Широкодиапазонный вход
да
Диапазон входного напряжения постоянного тока
36 В постоянного тока ... 75 В постоянного тока
Тип напряжения питания
округ Колумбия
Пусковой ток
< 15 А (типичное значение)
Интеграл пускового тока (I 2 t)
1,8 А 2 с
Диапазон частот постоянного тока
0 Гц
Время буферизации сети
тип. 15 мс (48 В постоянного тока)
Потребляемый ток
0,6 А (48 В постоянного тока)
Типичное время ответа
< 0,5 с
Входной предохранитель
3,15 А (инерционный, внутренний)
Эффективность
> 85 % (при 60 В постоянного тока и номинальных значениях)
Выходная характеристика
Н/Я
Номинальное выходное напряжение
24 В постоянного тока +/-1 %
Диапазон настройки выходного напряжения (U Set )
22,5 В пост. тока ... 28,5 В пост. тока (> 24 В пост. тока, постоянная мощность ограничена)
да, для сборки резервных систем и повышения эффективности
Последовательное соединение
да
Защита предохранителем (вторичная сторона)
электронный
Описание выхода
U OUT > 21,5 В: высокий уровень сигнала
Максимальное коммутируемое напряжение
<= 24 В постоянного тока
Выходное напряжение
+ 24 В (сигнал)
Непрерывный ток нагрузки
<= 20 мА
Способ подключения
Съемное винтовое соединение
Сечение проводника, жесткое мин.
0,2 мм2
Сечение проводника, жесткое макс.
2,5 мм2
Сечение гибкого провода мин.
0,2 мм2
Сечение гибкого провода макс.
2,5 мм2
Сечение проводника AWG мин.
24
Сечение проводника AWG макс.
14
Длина зачистки
7 мм
Винтовая резьба
М3
Способ подключения
Съемное винтовое соединение
Сечение проводника, жесткое мин.
0,2 мм2
Сечение проводника, жесткое макс.
2,5 мм2
Сечение гибкого провода мин.
0,2 мм2
Сечение гибкого провода макс.
2,5 мм2
Сечение проводника AWG мин.
24
Сечение проводника AWG макс.
14
Длина зачистки
7 мм
Винтовая резьба
М3
Сечение проводника, жесткое мин.
0,2 мм2
Сечение проводника, жесткое макс.
2,5 мм2
Сечение гибкого провода мин.
0,2 мм2
Сечение гибкого провода макс.
2,5 мм2
Сечение проводника AWG мин.
24
Сечение проводника AWG макс.
14
Винтовая резьба
М3
Момент затяжки, мин
0,5 Нм
Максимальный момент затяжки
0,6 Нм
Виды сигнализации
ВЕЛ
Индикация рабочего напряжения
Зеленый светодиод
Отображение статуса
Светодиод «DC OK» зеленый
Количество фаз
1
Входное/выходное напряжение изоляции
1,5 кВ (типовое испытание)
Тип продукта
Преобразователи постоянного тока в постоянный
Семейство продуктов
МИНИ СИЛА
Наработка на отказ (МЭК 61709, серийный номер 29500)
> 1147000 ч (40 °С)
Класс защиты
II
Ширина
22,5 мм
Высота
99 мм
Глубина
107 мм
Расстояние установки справа/слева
0 мм / 0 мм (<= 70 °C)
Расстояние установки сверху/снизу
50 мм / 50 мм (<= 70 °C)
Примечание по сборке
выравнивание: по горизонтали 0 мм, по вертикали 50 мм
Монтажное положение
горизонтальная DIN-рейка NS 35, EN 60715
С защитным покрытием
нет
Материал корпуса
Пластик
Материал корпуса
Пенсильвания
Тип жилья
Полиамид ПА, цвет: зеленый
Степень защиты
IP20
Температура окружающей среды (рабочая)
-25 °C ... 70 °C (> 60 °C Снижение характеристик: 2,5 %/K)
Температура окружающей среды (хранение/транспортировка)
-40 °С ... 85 °С
Макс. допустимая относительная влажность (при эксплуатации)
<= 95 % (при 25 °C, без конденсации)
Временной код
Т4А <= 70 °С
Железнодорожные приложения
ЭН 50121-4
Стандарт - Электронное оборудование для использования в электроэнергетических установках и их сборка в электроэнергетические установки.
EN 50178/VDE 0160 (ЗСНН)
Стандарт - Электробезопасность
EN 60950-1/VDE 0805 (БСНН)
Стандарт - безопасная изоляция
DIN ВДЕ 0100-410
Сертификаты UL
UL/C-UL внесен в список UL 508
Электромагнитная совместимость
Соответствие директиве по ЭМС 2014/30/ЕС
Директива по низкому напряжению
Соответствие Директиве по низковольтному оборудованию 2014/35/EC
Требования ЭМС к уровню шума
ЭН 61000-6-3
Требования ЭМС к помехоустойчивости
ЭН 61000-6-1
Стандарты/правила
ЭН 55011 (ЭН 55022)
Стандарты/правила
ЭН 61000-4-2
Жилье
> Уровень 3
Контактный разряд
8 кВ (Контактный разряд)
Разряд в воздухе
8 кВ (воздушный разряд)
Комментарии
Критерий Б
Стандарты/правила
ЭН 61000-4-3
Диапазон частот
80 МГц ... 3 ГГц
Проверка напряженности поля
10 В/м
Комментарии
Критерий А
Стандарты/правила
ЭН 61000-4-4
Вход
4 кВ (уровень 4 - асимметричный: провод - земля)
Выход
2 кВ (уровень 3 - асимметричный: провод - земля)
Сигнал
1 кВ
Комментарии
Уровень 2 - асимметричный кабель на землю
Стандарты/правила
ЭН 61000-4-5
Вход
2 кВ (Уровень 3)
Стандарты/правила
ЭН 61000-4-6
Ввод/вывод
Уровень 3
Диапазон частот
0,15 МГц ... 80 МГц (10 В)
Стандарты/правила
ЭН 61000-4-11
Стандарты/правила
ЭН 61000-6-3
Напряжение радиопомех в соотв. с EN 55011
EN 55011 (EN 55022) Класс B, область применения: промышленность и жилой сектор.
Излучаемые радиопомехи в соотв. с EN 55011
EN 55011 (EN 55022) Класс B, область применения: промышленность и жилой сектор.
Номер позиции
2866271
Упаковочная единица
1 шт.
Минимальный объем заказа
1 шт.
Ключ продаж
компьютерная графика
Ключ продукта
CMDM43
GTIN
4017918960919
Вес за штуку (включая упаковку)
227,2 г
Вес за штуку (без упаковки)
200 г
Номер таможенного тарифа
85044095
Страна происхождения
Китай
ЭКЛАСС-13.0
27040701
ЭКЛАСС-15.0
27040701
ЭТИМ 10.0
EC002540
СПСК 21.0
39121000
Соответствует требованиям ЕС RoHS к веществам
Да
Освобождение
7(а), 7(в)-I
Экологичный период использования (EFUP)
EFUP-25 Таблицу декларации RoHS для Китая, связанную с изделием, можно найти в области загрузки соответствующей статьи в разделе «Декларация производителя». Для всех изделий с EFUP-E таблица декларации RoHS для Китая не выдается и не требуется.
