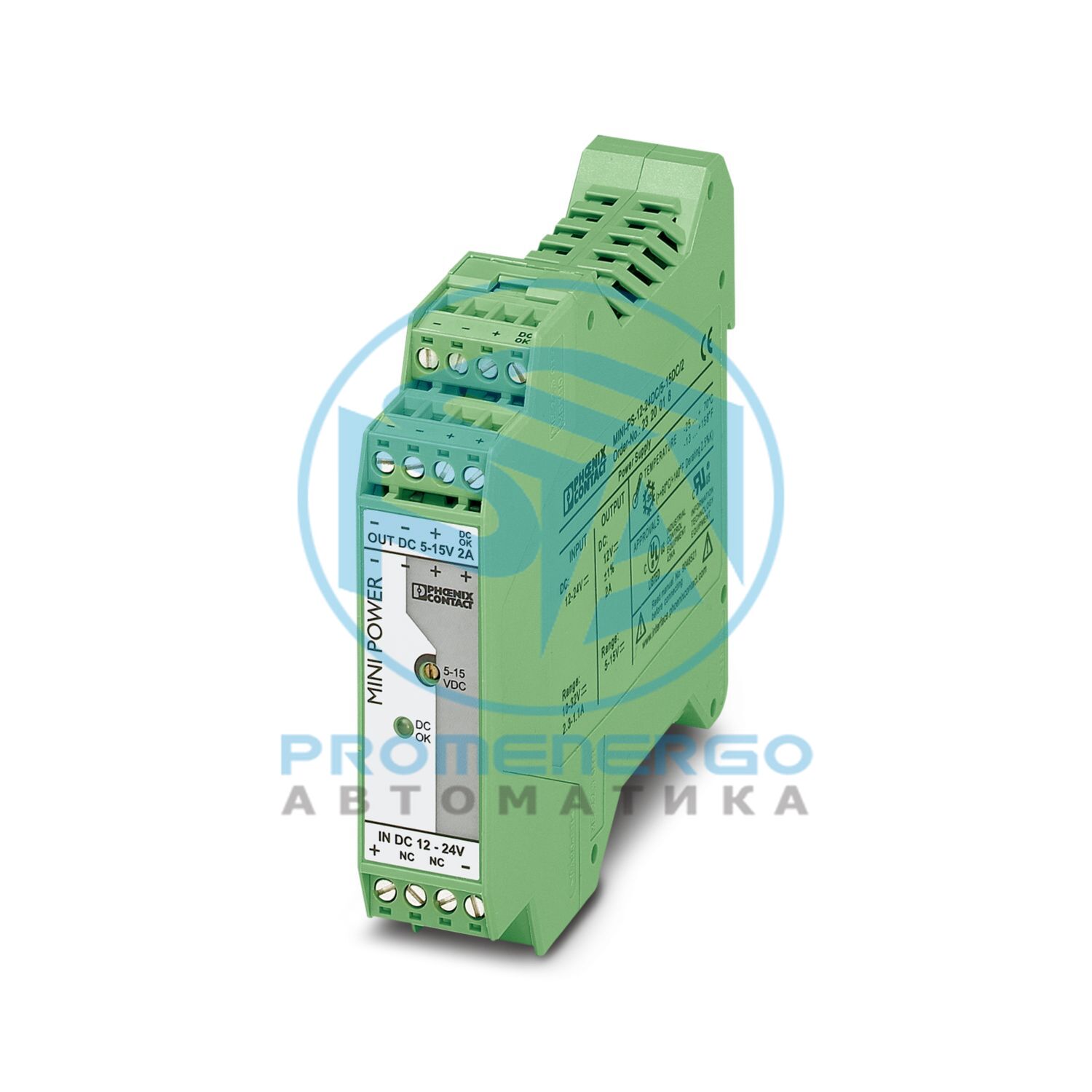

МИНИ-ПС- 12- 24DC/ 5-15DC/2 - преобразователь постоянного тока в постоянный
МИНИ-ПС- 12- 24DC/ 5-15DC/2 - преобразователь постоянного тока в постоянный
В новых системах используйте следующую деталь: 1066704. Преобразователь постоянного тока MINI с первичным управлением для монтажа на DIN-рейке, вход: 12 В пост. тока ... 24 В пост. тока, выход: 5 В пост. тока ... 15 В пост. тока/2 А
Технические характеристики
Номинальный диапазон входного напряжения
12 В постоянного тока ... 24 В постоянного тока
Диапазон входного напряжения
10 В пост. тока ... 32 В пост. тока (старт > 10,5 В пост. тока)
Широкодиапазонный вход
да
Диапазон входного напряжения постоянного тока
10 В пост. тока ... 32 В пост. тока (старт > 10,5 В пост. тока)
Тип напряжения питания
округ Колумбия
Пусковой ток
< 10 А (типичное)
Интеграл пускового тока (I 2 t)
0,2 А 2 с
Диапазон частот постоянного тока
0 Гц
Время буферизации сети
тип. 4 мс (12 В постоянного тока)
Потребляемый ток
2,3 А (12 В постоянного тока)
Типичное время ответа
< 0,5 с
Входной предохранитель
6,3 А (инерционный, внутренний)
Эффективность
> 88 % (при 24 В пост. тока и номинальных значениях)
да, для сборки резервных систем и повышения эффективности
Последовательное соединение
да
Защита предохранителем (вторичная сторона)
электронный
Описание выхода
U OUT > 0,9 x U N: Высокий уровень сигнала
Непрерывный ток нагрузки
<= 20 мА
Способ подключения
Съемное винтовое соединение
Сечение проводника, жесткое мин.
0,2 мм2
Сечение проводника, жесткое макс.
2,5 мм2
Сечение гибкого провода мин.
0,2 мм2
Сечение гибкого провода макс.
2,5 мм2
Сечение проводника AWG мин.
24
Сечение проводника AWG макс.
14
Длина зачистки
7 мм
Винтовая резьба
М3
Момент затяжки, мин
0,5 Нм
Максимальный момент затяжки
0,6 Нм
Способ подключения
Съемное винтовое соединение
Сечение проводника, жесткое мин.
0,2 мм2
Сечение проводника, жесткое макс.
2,5 мм2
Сечение гибкого провода мин.
0,2 мм2
Сечение гибкого провода макс.
2,5 мм2
Сечение проводника AWG мин.
24
Сечение проводника AWG макс.
14
Длина зачистки
7 мм
Винтовая резьба
М3
Момент затяжки, мин
0,5 Нм
Максимальный момент затяжки
0,6 Нм
Сечение проводника, жесткое мин.
0,2 мм2
Сечение проводника, жесткое макс.
2,5 мм2
Сечение гибкого провода мин.
0,2 мм2
Сечение гибкого провода макс.
2,5 мм2
Сечение проводника AWG мин.
24
Сечение проводника AWG макс.
14
Винтовая резьба
М3
Момент затяжки, мин
0,5 Нм
Максимальный момент затяжки
0,6 Нм
Виды сигнализации
ВЕЛ
Отображение статуса
Светодиод «DC OK» зеленый
Примечание по отображению статуса
U OUT > 0,9 x U N: светодиод горит
Цвет
зеленый
Примечание по отображению статуса
Светодиод горит
Количество фаз
1
Входное/выходное напряжение изоляции
1,5 кВ (типовое испытание)
Тип продукта
Преобразователи постоянного тока в постоянный
Семейство продуктов
МИНИ СИЛА
Наработка на отказ (МЭК 61709, серийный номер 29500)
> 2072000 ч (40 °С)
Класс защиты
III
Степень загрязнения
2
Габаритный чертеж
Ширина
22,5 мм
Высота
99 мм
Глубина
107 мм
Расстояние установки справа/слева
0 мм / 0 мм (<= 70 °C)
Расстояние установки сверху/снизу
50 мм / 50 мм (<= 70 °C)
Примечание по сборке
выравнивание: по горизонтали 0 мм, по вертикали 50 мм
Монтажное положение
горизонтальная DIN-рейка NS 35, EN 60715
С защитным покрытием
нет
Материал корпуса
Пластик
Материал корпуса
Пенсильвания
Тип жилья
Полиамид ПА, цвет: зеленый
Степень защиты
IP20
Температура окружающей среды (рабочая)
-25 °C ... 70 °C (снижение характеристик > +60 °C)
Температура окружающей среды (хранение/транспортировка)
-40 °С ... 85 °С
Климатический класс
3K3 (согласно EN 60721)
Макс. допустимая относительная влажность (при эксплуатации)
<= 95 % (при +25 °C, без конденсации)
Шок
18 мс, 30 г в каждом направлении (согласно IEC 60068-2-27)
Вибрация (работа)
< 15 Гц, амплитуда +/-2,5 мм (согласно IEC 60068-2-6)
Железнодорожные приложения
ЭН 50121-4
Стандарт - Электронное оборудование для использования в электроэнергетических установках и их сборка в электроэнергетические установки.
EN 50178/VDE 0160 (ЗСНН)
Стандарт - Электробезопасность
EN 60950-1/VDE 0805 (БСНН)
Стандарт - безопасная изоляция
DIN ВДЕ 0100-410
CSA
CSA-C22.2 Нет. 107.1-01
Сертификаты UL
UL/C-UL внесен в список UL 508
Электромагнитная совместимость
Соответствие директиве по ЭМС 2014/30/ЕС
Директива по низкому напряжению
Соответствие Директиве по низковольтному оборудованию 2014/35/EC
Требования ЭМС к уровню шума
ЭН 61000-6-3
Требования ЭМС к помехоустойчивости
ЭН 61000-6-1
Стандарты/правила
ЭН 55011 (ЭН 55022)
Стандарты/правила
ЭН 61000-4-2
Жилье
> Уровень 3
Контактный разряд
8 кВ (Контактный разряд)
Разряд в воздухе
8 кВ (воздушный разряд)
Комментарии
Критерий Б
Стандарты/правила
ЭН 61000-4-3
Диапазон частот
80 МГц ... 3 ГГц
Проверка напряженности поля
10 В/м
Комментарии
Критерий А
Стандарты/правила
ЭН 61000-4-4
Вход
4 кВ (уровень 4 - асимметричный: провод - земля)
Выход
2 кВ (уровень 3 - асимметричный: провод - земля)
Сигнал
1 кВ (Уровень 2 - асимметричный кабель на землю)
Комментарии
Критерий Б
Стандарты/правила
ЭН 61000-4-5
Стандарты/правила
ЭН 61000-4-6
Ввод/вывод
Уровень 3
Диапазон частот
0,15 МГц ... 80 МГц (10 В)
Стандарты/правила
ЭН 61000-4-11
Стандарты/правила
ЭН 61000-6-3
Напряжение радиопомех в соотв. с EN 55011
EN 55011 (EN 55022) Класс B, область применения: промышленность и жилой сектор.
Излучаемые радиопомехи в соотв. с EN 55011
EN 55011 (EN 55022) Класс B, область применения: промышленность и жилой сектор.
Номер позиции
2320018
Упаковочная единица
1 шт.
Минимальный объем заказа
1 шт.
Ключ продаж
компьютерная графика
Ключ продукта
CMDM42
GTIN
4046356478519
Вес за штуку (включая упаковку)
231 г
Вес за штуку (без упаковки)
200 г
Номер таможенного тарифа
85044095
Страна происхождения
Китай
ЭКЛАСС-13.0
27040701
ЭКЛАСС-15.0
27040701
ЭТИМ 10.0
EC002540
СПСК 21.0
39121000
Соответствует требованиям ЕС RoHS к веществам
Да
Освобождение
7(а), 7(в)-I
Экологичный период использования (EFUP)
EFUP-25 Таблицу декларации RoHS для Китая, связанную с изделием, можно найти в области загрузки соответствующей статьи в разделе «Декларация производителя». Для всех изделий с EFUP-E таблица декларации RoHS для Китая не выдается и не требуется.
