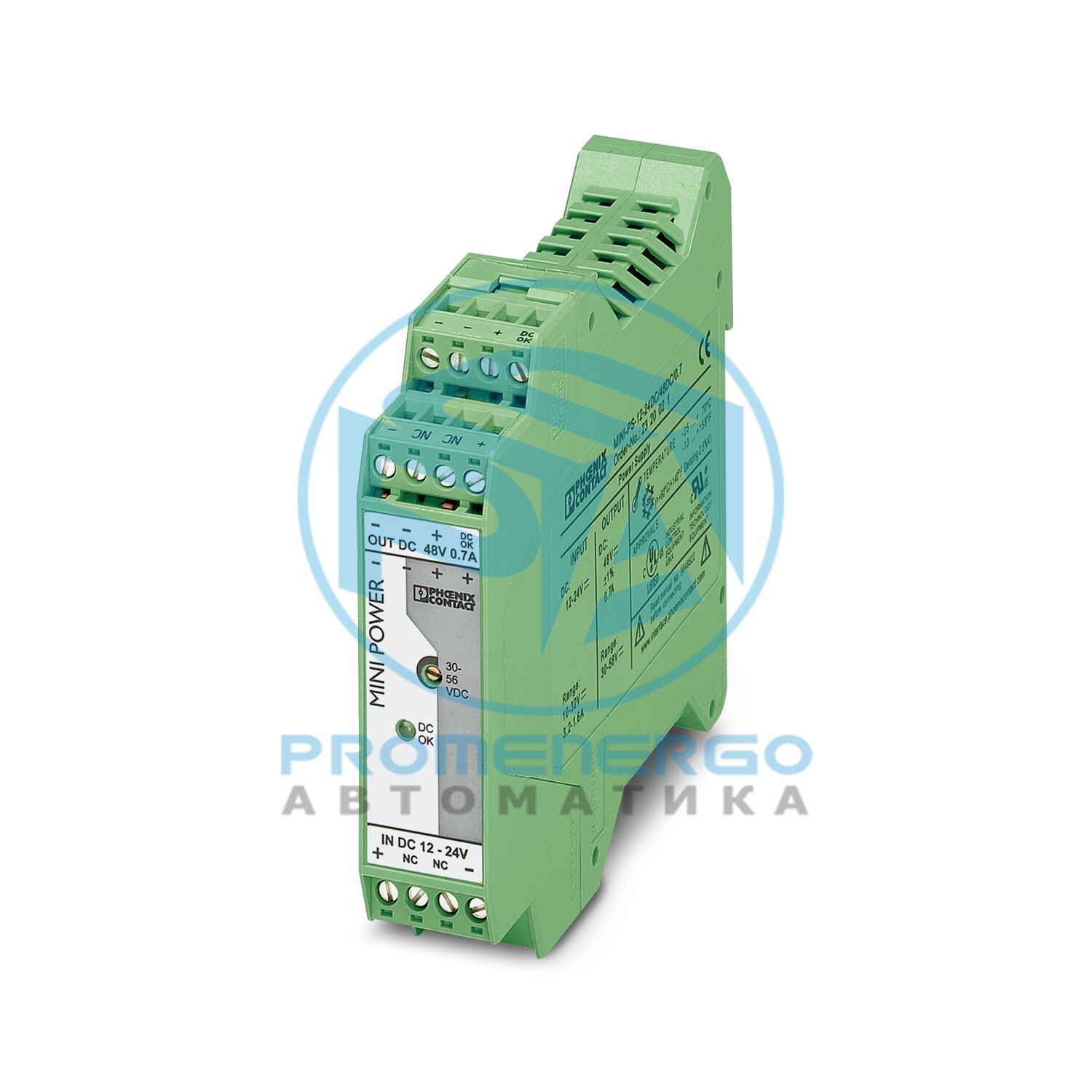

МИНИ-ПС-12-24DC/48DC/0,7 - преобразователь постоянного тока в постоянный

В новых системах используйте следующий элемент: 1098676. Преобразователь постоянного тока MINI с первичным управлением для монтажа на DIN-рейке, вход: 12-24 В постоянного тока, выход: 48 В постоянного тока/0,7 А.

Технические характеристики

Номинальный диапазон входного напряжения12 В постоянного тока ... 24 В постоянного тока
Диапазон входного напряжения10 В пост. тока ... 32 В пост. тока (старт > 10,5 В пост. тока)
Широкодиапазонный входда
Диапазон входного напряжения постоянного тока10 В пост. тока ... 32 В пост. тока (старт > 10,5 В пост. тока)
Тип напряжения питанияокруг Колумбия
Пусковой ток< 10 А (типичное)
Интеграл пускового тока (I 2 t)0,3 А 2 с
Диапазон частот постоянного тока0 Гц
Время буферизации сетитип. 2 мс (12 В постоянного тока)
Потребляемый ток3,2 А (12 В постоянного тока)
Типичное время ответа< 0,5 с
Входной предохранитель6,3 А (инерционный, внутренний)
Эффективность> 87 % (при 24 В пост. тока и номинальных значениях)
Выходная характеристикаН/Я
Номинальное выходное напряжение48 В постоянного тока +/-1 %
Диапазон настройки выходного напряжения (U Set )30 В DC ... 56 В DC (> 48 В DC, постоянная мощность ограничена)
Номинальный выходной ток (I N)0,7 А (-25 °C ... 60 °C)
Снижение номинальных характеристик60 °C ... 70 °C (2,5 %/К)
Сопротивление напряжению обратной связи60 В постоянного тока
Защита от перенапряжения на выходе (OVP)< 60 В постоянного тока
Остаточная пульсация< 20 мВ ПП (20 МГц)
Выходная мощность33,6 Вт
Пиковое коммутируемое напряжение, номинальная нагрузка< 10 мВ ПП (20 МГц)
Максимальная рассеиваемая мощность без нагрузки< 1,5 Вт
Потери мощности, номинальная нагрузка, макс.< 4,5 Вт
Параллельное соединениеда, для сборки резервных систем и повышения эффективности
Последовательное соединениеда
Защита предохранителем (вторичная сторона)электронный
Описание выходаU OUT > 0,9 x U N: Высокий уровень сигнала
Выходное напряжение+ 24 В (сигнал)
Непрерывный ток нагрузки<= 20 мА
Способ подключенияСъемное винтовое соединение
Сечение проводника, жесткое мин.0,2 мм2
Сечение проводника, жесткое макс.2,5 мм2
Сечение гибкого провода мин.0,2 мм2
Сечение гибкого провода макс.2,5 мм2
Сечение проводника AWG мин.24
Сечение проводника AWG макс.14
Длина зачистки7 мм
Винтовая резьбаМ3
Момент затяжки, мин0,5 Нм
Максимальный момент затяжки0,6 Нм
Способ подключенияСъемное винтовое соединение
Сечение проводника, жесткое мин.0,2 мм2
Сечение проводника, жесткое макс.2,5 мм2
Сечение гибкого провода мин.0,2 мм2
Сечение гибкого провода макс.2,5 мм2
Сечение проводника AWG мин.24
Сечение проводника AWG макс.14
Длина зачистки7 мм
Винтовая резьбаМ3
Момент затяжки, мин0,5 Нм
Максимальный момент затяжки0,6 Нм
Сечение проводника, жесткое мин.0,2 мм2
Сечение проводника, жесткое макс.2,5 мм2
Сечение гибкого провода мин.0,2 мм2
Сечение гибкого провода макс.2,5 мм2
Сечение проводника AWG мин.24
Сечение проводника AWG макс.14
Винтовая резьбаМ3
Момент затяжки, мин0,5 Нм
Максимальный момент затяжки0,6 Нм
Виды сигнализацииВЕЛ
Отображение статусаСветодиод «DC OK» зеленый
Примечание по отображению статусаU OUT > 0,9 x U N: светодиод горит
Цветзеленый
Примечание по отображению статусаСветодиод горит
Количество фаз1
Входное/выходное напряжение изоляции1,5 кВ (типовое испытание)
Тип продуктаПреобразователи постоянного тока в постоянный
Семейство продуктовМИНИ СИЛА
Наработка на отказ (МЭК 61709, серийный номер 29500)> 1993000 ч (40 °С)
Класс защитыIII
Степень загрязнения2

Габаритный чертеж

Ширина22,5 мм
Высота99 мм
Глубина107 мм
Расстояние установки справа/слева0 мм / 0 мм (<= 70 °C)
Расстояние установки сверху/снизу50 мм / 50 мм (<= 70 °C)
Примечание по сборкевыравнивание: по горизонтали 0 мм, по вертикали 50 мм
Монтажное положениегоризонтальная DIN-рейка NS 35, EN 60715
С защитным покрытиемнет
Материал корпусаПластик
Материал корпусаПенсильвания
Тип жильяПолиамид ПА, цвет: зеленый
Степень защитыIP20
Температура окружающей среды (рабочая)-25 °C ... 70 °C (снижение характеристик > +60 °C)
Температура окружающей среды (хранение/транспортировка)-40 °С ... 85 °С
Климатический класс3K3 (согласно EN 60721)
Макс. допустимая относительная влажность (при эксплуатации)<= 95 % (при +25 °C, без конденсации)
Шок18 мс, 30 г в каждом направлении (согласно IEC 60068-2-27)
Вибрация (работа)< 15 Гц, амплитуда +/-2,5 мм (согласно IEC 60068-2-6)
Железнодорожные приложенияЭН 50121-4
Стандарт - Электронное оборудование для использования в электроэнергетических установках и их сборка в электроэнергетические установки.EN 50178/VDE 0160 (ЗСНН)
Стандарт - ЭлектробезопасностьEN 60950-1/VDE 0805 (БСНН)
Стандарт - безопасная изоляцияDIN ВДЕ 0100-410
CSACSA-C22.2 Нет. 107.1-01
Сертификаты ULUL/C-UL внесен в список UL 508
Электромагнитная совместимостьСоответствие директиве по ЭМС 2014/30/ЕС
Директива по низкому напряжениюСоответствие Директиве по низковольтному оборудованию 2014/35/EC
Требования ЭМС к уровню шумаЭН 61000-6-3
Требования ЭМС к помехоустойчивостиЭН 61000-6-1
Стандарты/правилаЭН 55011 (ЭН 55022)
Стандарты/правилаЭН 61000-4-2
Жилье> Уровень 3
Контактный разряд8 кВ (Контактный разряд)
Разряд в воздухе8 кВ (воздушный разряд)
КомментарииКритерий Б
Стандарты/правилаЭН 61000-4-3
Диапазон частот80 МГц ... 3 ГГц
Проверка напряженности поля10 В/м
КомментарииКритерий А
Стандарты/правилаЭН 61000-4-4
Вход4 кВ (уровень 4 - асимметричный: провод - земля)
Выход2 кВ (уровень 3 - асимметричный: провод - земля)
Сигнал1 кВ (Уровень 2 - асимметричный кабель на землю)
КомментарииКритерий Б
Стандарты/правилаЭН 61000-4-5
Стандарты/правилаЭН 61000-4-6
Ввод/выводУровень 3
Диапазон частот0,15 МГц ... 80 МГц (10 В)
Стандарты/правилаЭН 61000-4-11
Стандарты/правилаЭН 61000-6-3
Напряжение радиопомех в соотв. с EN 55011EN 55011 (EN 55022) Класс B, область применения: промышленность и жилой сектор.
Излучаемые радиопомехи в соотв. с EN 55011EN 55011 (EN 55022) Класс B, область применения: промышленность и жилой сектор.
Номер позиции2320021
Упаковочная единица1 шт.
Минимальный объем заказа1 шт.
Ключ продажкомпьютерная графика
Ключ продуктаCMDM44
GTIN4046356479448
Вес за штуку (включая упаковку)231,9 г
Вес за штуку (без упаковки)200 г
Номер таможенного тарифа85044095
Страна происхожденияКитай
ЭКЛАСС-13.027040701
ЭКЛАСС-15.027040701
ЭТИМ 10.0EC002540
СПСК 21.039121000
Соответствует требованиям ЕС RoHS к веществамДа
Освобождение7(а), 7(в)-I
Экологичный период использования (EFUP)EFUP-25 Таблицу декларации RoHS для Китая, связанную с изделием, можно найти в области загрузки соответствующей статьи в разделе «Декларация производителя». Для всех изделий с EFUP-E таблица декларации RoHS для Китая не выдается и не требуется.
Вещество-кандидат REACH (№ CAS)Свинец (CAS: 7439-92-1)
SCIPbddcd519-88e7-492e-901a-a62e849b9af8
CO2e кг2268 кг CO2-экв.
