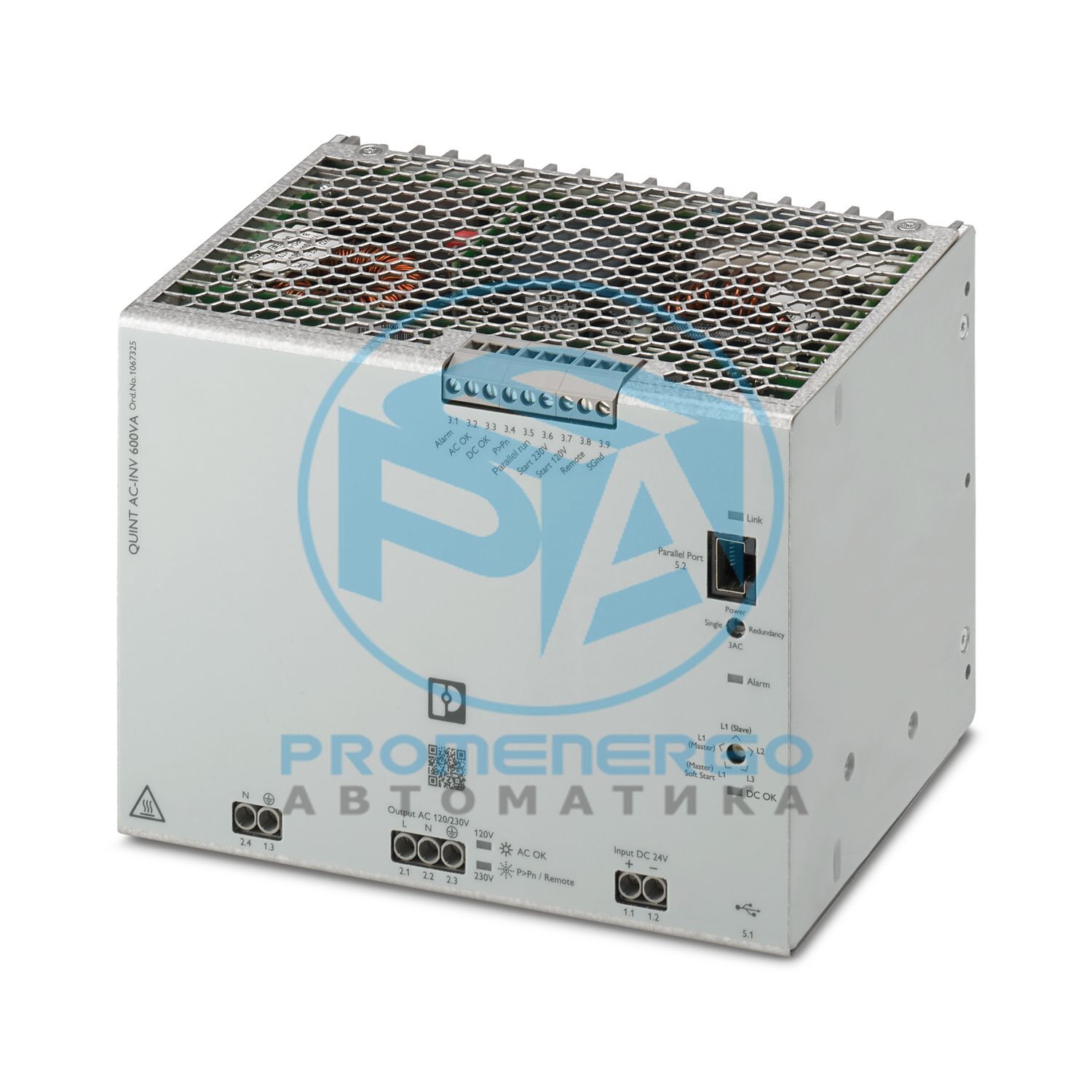

QUINT INVERTER, монтаж на DIN-рейку, вход: 24 В постоянного тока, выход: 1 переменный ток / 600 ВА, чистый синус.
Технические характеристики
Входное напряжение
24 В постоянного тока
Диапазон входного напряжения постоянного тока
20 В постоянного тока ... 30 В постоянного тока
Потребляемый ток
тип. 23 А
Эффективность
> 86 % (120 В переменного тока)
Выходное напряжение
120 В переменного тока +/-2 % (100 В переменного тока / 6 А...130 В переменного тока / 4,6 А)
Форма выходного напряжения
Чистый синус
Номинальный выходной ток (I N)
5 А (120 В переменного тока)
Максимальная рассеиваемая мощность без нагрузки
тип. 21 Вт (120 В переменного тока)
Потери мощности, номинальная нагрузка, макс.
тип. 72 Вт (120 В переменного тока)
Номинальная выходная частота
60 Гц 50 Гц +/-0,5 %
Снижение номинальных характеристик
50 °C ... 60 °C (2,5 %/К)
Полная мощность
600 ВА
Реальная сила
480 Вт
Крест-фактор
2.8
Общий коэффициент гармонических искажений (THD)
< 3 % (линейная нагрузка)
Параллельное соединение
да
Последовательное соединение
нет
Перегрузочная способность Работа от сети
105 % (постоянно)
Электронное ограничение тока
> 2,5 x I N (> 200 мс)
Позиция
1.х
Способ подключения
Винтовое соединение
жесткий
0,2 мм2 ... 6 мм2
гибкий
0,2 мм2 ... 4 мм2
гибкий с наконечником без пластиковой втулки
0,2 мм2 ... 4 мм2
гибкий с наконечником с пластиковой втулкой
0,2 мм2 ... 4 мм2
жесткий (AWG)
30 ... 10
Длина зачистки
8 мм
Момент затяжки
0,5 Нм...0,6 Нм
Головка винта в форме привода
Прорезь L
Позиция
2.х
Способ подключения
Винтовое соединение
жесткий
0,2 мм2 ... 6 мм2
гибкий
0,2 мм2 ... 4 мм2
гибкий с наконечником без пластиковой втулки
0,2 мм2 ... 4 мм2
гибкий с наконечником с пластиковой втулкой
0,2 мм2 ... 4 мм2
жесткий (AWG)
30 ... 10
Длина зачистки
8 мм
Момент затяжки
0,5 Нм...0,6 Нм
Головка винта в форме привода
Прорезь L
Позиция
3.х
Способ подключения
Винтовое соединение
жесткий
0,2 мм2 ... 1,5 мм2
гибкий
0,2 мм2 ... 1,5 мм2
гибкий с наконечником без пластиковой втулки
0,2 мм2 ... 1,5 мм2
гибкий с наконечником с пластиковой втулкой
0,2 мм2 ... 1,5 мм2
жесткий (AWG)
30 ... 12
Длина зачистки
8 мм
Момент затяжки
0,5 Нм...0,6 Нм
Головка винта в форме привода
Прорезь L
Интерфейс
USB (Modbus/RTU)
Количество интерфейсов
1
Способ подключения
МИНИ-USB типа B
Маркировка соединений
5.1
Блокировка
Винт
Физика трансмиссии
USB 2.0
Особенности
запираемый
Максимальная длина кабеля
3 м
Электрическая изоляция
да
Интерфейс
Параллельный порт
Количество интерфейсов
1
Способ подключения
RJ45
Маркировка соединений
5.2
Блокировка
Запирающий зажим
Электрическая изоляция
да
Маркировка соединений
3.6
Обозначение сигнализации
Старт 230В
Низкий сигнал
Подключение к SGnd с сопротивлением < 2,7 кОм
Высокий сигнал
Разомкнут (> 200 кОм между Start и SGnd)
Маркировка соединений
3.7
Обозначение сигнализации
Начало 120 В
Низкий сигнал
Подключение к SGnd с сопротивлением < 2,7 кОм
Высокий сигнал
Разомкнут (> 200 кОм между Start и SGnd)
Маркировка соединений
3.8
Обозначение сигнализации
Удаленный
Низкий сигнал
Подключение к SGnd с сопротивлением < 2,7 кОм
Высокий сигнал
Разомкнут (> 35 кОм между Remote и SGnd)
Маркировка соединений
3.2
Обозначение сигнализации
кондиционер в порядке
Тип сигнализации
светодиод (зеленый)
Коммутационный выход
Транзисторный выход, активный
Выходное напряжение
24 В
Непрерывный ток нагрузки
<= 20 мА
Светодиодный индикатор состояния
зеленый
Маркировка соединений
3.3
Обозначение сигнализации
DC ОК
Коммутационный выход
Транзисторный выход, активный
Выходное напряжение
24 В
Непрерывный ток нагрузки
<= 20 мА
Светодиодный индикатор состояния
зеленый
Маркировка соединений
3.1
Обозначение сигнализации
Тревога
Тип сигнализации
светодиод красный
Коммутационный выход
Транзисторный выход, активный
Выходное напряжение
24 В
Непрерывный ток нагрузки
<= 20 мА
Светодиодный индикатор состояния
красный
Маркировка соединений
3.4
Обозначение сигнализации
П>П н
Коммутационный выход
Транзисторный выход, активный
Непрерывный ток нагрузки
<= 20 мА
Светодиодный индикатор состояния
зеленый
Маркировка соединений
3.5
Обозначение сигнализации
Параллельный запуск
Коммутационный выход
Транзисторный выход, активный
Непрерывный ток нагрузки
<= 20 мА
Маркировка соединений
3.9
Функция
Сигнальная земля
Опорный потенциал
Для сигнальных входов и сигнальных выходов
Количество фаз
1
Тип продукта
Инверторы постоянного/переменного тока
Семейство продуктов
КВИНТА ИНВЕРТОР
Наработка на отказ (МЭК 61709, серийный номер 29500)
532525 ч (40 °С)
Класс защиты
я
Категория перенапряжения (EN 61010-2-201)
II
Степень загрязнения
2
Ширина
180 мм
Высота
130 мм
Глубина
125 мм
Расстояние установки справа/слева
0 мм / 0 мм
Расстояние установки сверху/снизу
50 мм / 50 мм
Тип крепления
Монтаж на DIN-рейку
Материал корпуса
Металл
Степень защиты
IP20
Температура окружающей среды (рабочая)
-25 °C ... 60 °C (> 50 °C: 2,5 %/K)
Температура окружающей среды (хранение/транспортировка)
-40 °С ... 85 °С
Максимальная высота
<= 3000 м (> 2000 м: 0,6 %/100 м)
Макс. допустимая относительная влажность (при эксплуатации)
<= 95 %
Шок
20 г во всех направлениях (EN 60068-2-27)
Вибрация (работа)
5 Гц...100 Гц, 0,7g (EN 60068-2-6)
Идентификация
UL/C-UL признан UL 1778
Идентификация
Внесен в список UL/C-UL UL 61010-1
Идентификация
Внесен в список UL/C-UL UL 61010-2-201
Электромагнитная совместимость
Соответствие директиве по ЭМС 2014/30/ЕС
Директива по низкому напряжению
Соответствие Директиве по низковольтному оборудованию 2014/35/EC
Помехи
Нетise emission in accordance with EN 61000-6-4
Помехоустойчивость
Иммунитет согласно EN 61000-6-2
Стандарты/правила
ЭН 61000-4-2
Контактный разряд
+/- 6 кВ
Разряд в воздухе
+/- 8 кВ
Комментарии
Критерий А
Стандарты/правила
ЭН 61000-4-3
Диапазон частот
80 МГц ... 6 ГГц
Проверка напряженности поля
10 В/м
Комментарии
Критерий А
Стандарты/правила
ЭН 61000-4-4
Вход
+/- 2 кВ
Выход
+/- 2 кВ
Сигнал
+/- 2 кВ
Комментарии
Критерий A (B для USB)
Стандарты/правила
ЭН 61000-4-5
Вход
+/- 1 кВ (симметричный)
Выход
+/- 2 кВ (симметричное)
Сигнал
1 кВ (асимметричный)
Комментарии
Критерий А
Стандарты/правила
ЭН 61000-4-6
Диапазон частот
0,15 МГц ... 80 МГц
Сигнал
10 В
Комментарии
Критерий А
Стандарты/правила
ЭН 61000-4-8
Частота
50 Гц
Сигнал
30 А/м
Комментарии
Критерий А
Критерий А
Нетrmal operating behavior within the specified limits.
Критерий Б
Временное ухудшение рабочего поведения, которое корректируется самим устройством.
Номер позиции
1067325
Упаковочная единица
1 шт.
Минимальный объем заказа
1 шт.
Ключ продаж
компьютерная графика
Ключ продукта
CMII45
GTIN
4055626737003
Вес за штуку (включая упаковку)
2,834 г
Вес за штуку (без упаковки)
2,525 г
Номер таможенного тарифа
85044083
Страна происхождения
DE
ЭКЛАСС-13.0
27040202
ЭКЛАСС-15.0
27040202
ЭТИМ 10.0
EC001747
СПСК 21.0
32121700
Соответствует требованиям ЕС RoHS к веществам
Да
Освобождение
6(с)
Экологичный период использования (EFUP)
EFUP-50 Таблицу декларации RoHS для Китая, связанную с изделием, можно найти в области загрузки соответствующей статьи в разделе «Декларация производителя». Для всех изделий с EFUP-E таблица декларации RoHS для Китая не выдается и не требуется.
