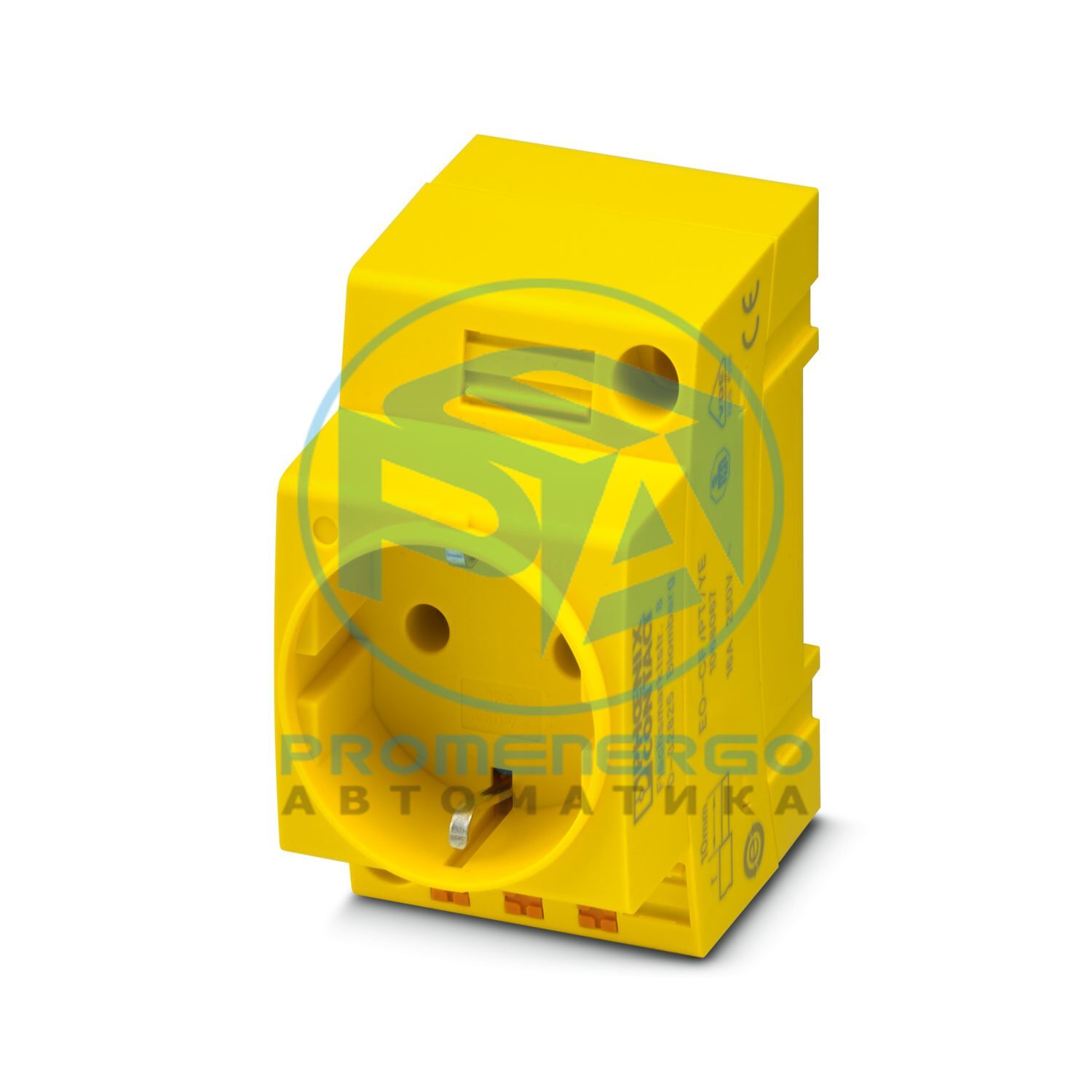

Розетка, Схема расположения штекерных разъемов тип CF, способ подключения: Пружинное соединение Push-in, цвет: желтый, ном. напряжение: 250 В переменного тока (50 Гц), номинальный ток: 16 А, для монтажа на DIN-рейку в сервисном интерфейсе или непосредственного монтажа, стандарты/спецификации: VDE 0620-1, Маркировка страны: Германия
Технические характеристики
Примечания по эксплуатации
Эта розетка не предназначена для устройств с высокими нагрузками (HL), таких как зарядные устройства для электромобилей и большие лучистые обогреватели.
Примечание
Номинальный ток не распространяется на версии с предохранителем. В этом случае ток определяется предохранителем.
Тип продукта
Розетка
Идентификатор страны
Германия
Максимальная рассеиваемая мощность для номинального состояния
1,8 Вт
Способ подключения
Пружинное соединение Push-in
Примечание
Электрические розетки с зажимом Push-in не предназначены для сквозной проводки. Подключите максимум один провод к каждой клеммной точке. Многократное назначение одной клеммной точки не допускается.
Длина зачистки
10 мм
Внутренний цилиндрический калибр
А3
Сечение проводника жесткое
0,2 мм2 ... 4 мм2
Сечение AWG
24 ... 12 (преобразовано согласно IEC)
Сечение провода гибкое
0,25 мм2 ... 2,5 мм2
Сечение провода, гибкий [AWG]
24 ... 14 (преобразовано согласно IEC)
Гибкое сечение провода (наконечник без пластиковой втулки)
0,25 мм2 ... 2,5 мм2
Сечение гибкого провода (наконечник с пластиковой втулкой)
0,25 мм2 ... 2,5 мм2
Гибкое сечение провода (2 провода одинакового сечения, с наконечником TWIN и пластиковой втулкой)
0,25 мм2 ... 2,5 мм2
Номинальный ток
16 А
Номинальное напряжение
250 В переменного тока (50 Гц)
Сечение проводника жесткое
0,5 мм2 ... 4 мм2
Гибкое сечение провода (наконечник без пластиковой втулки)
1 мм2 ... 2,5 мм2
Сечение гибкого провода (наконечник с пластиковой втулкой)
1 мм2 ... 2,5 мм2
Отображение статуса
нет
Габаритный чертеж
Ширина
45 мм
Высота
75 мм
Глубина
62,1 мм
Глубина по НС 35/7,5
63 мм
Глубина по NS 35/15
70,5 мм
Диаметр отверстия
4,4 мм
Цвет
желтый (RAL 1018)
Класс воспламеняемости согласно UL 94.
В0
Изоляционный материал
Пенсильвания
Контактный материал
CuZn38
Применение статического изоляционного материала на холоде
-60 °С
Температурный индекс изоляционного материала (DIN EN 60216-1 (VDE 0304-21))
130 °С
Относительный температурный индекс изоляционного материала (электрика, UL 746 B)
130 °С
Противопожарная защита рельсового транспорта (DIN EN 45545-2) R22
HL 1 - HL 3
Противопожарная защита рельсового транспорта (DIN EN 45545-2) R23
HL 1 - HL 3
Противопожарная защита рельсового транспорта (DIN EN 45545-2) R24
HL 1 - HL 3
Противопожарная защита рельсового транспорта (DIN EN 45545-2) R26
HL 1 - HL 3
Калориметрическое тепловыделение NFPA 130 (ASTM E 1354)
28 МДж/кг
Воспламеняемость поверхности NFPA 130 (ASTM E 162)
прошедший
Удельная оптическая плотность дыма NFPA 130 (ASTM E 662)
прошедший
Токсичность дымовых газов NFPA 130 (SMP 800C)
прошедший
Тип вилки
Расположение контактов разъема типа CF
Спецификация
DIN EN 50155 (VDE 0115-200):2022-06
Спектр
Категория испытаний на длительный срок службы 2, на тележке
Частота
от f 1 = 5 Гц до f 2 = 250 Гц
уровень РАС
6,12 (м/с2)2/Гц
Ускорение
3,12 г
Продолжительность теста на ось
5 часов
Направления испытаний
Ось X, Y и Z
Результат
Тест пройден
Спецификация
DIN EN 50155 (VDE 0115-200):2022-06
Форма импульса
Полусинусоидальный
Ускорение
30 г
Продолжительность шока
18 мс
Количество ударов в каждом направлении
3
Направления испытаний
Ось X, Y и Z (поз. и отр.)
Результат
Тест пройден
Степень защиты
IP20
Температура окружающей среды (рабочая)
-45 °C ... 70 °C (макс. диапазон рабочих температур, включая самонагрев, см. кривую снижения характеристик)
Температура окружающей среды (хранение/транспортировка)
-45 °С ... 70 °С
Допустимая влажность (хранение/транспортировка)
30 % ... 70 %
Устойчивость к влажности воздуха
95 % ... 48 ч.
Стандарты/правила
ВДЭ 0620-1
Тип крепления
для монтажа на DIN-рейку в сервисном интерфейсе или непосредственного монтажа
