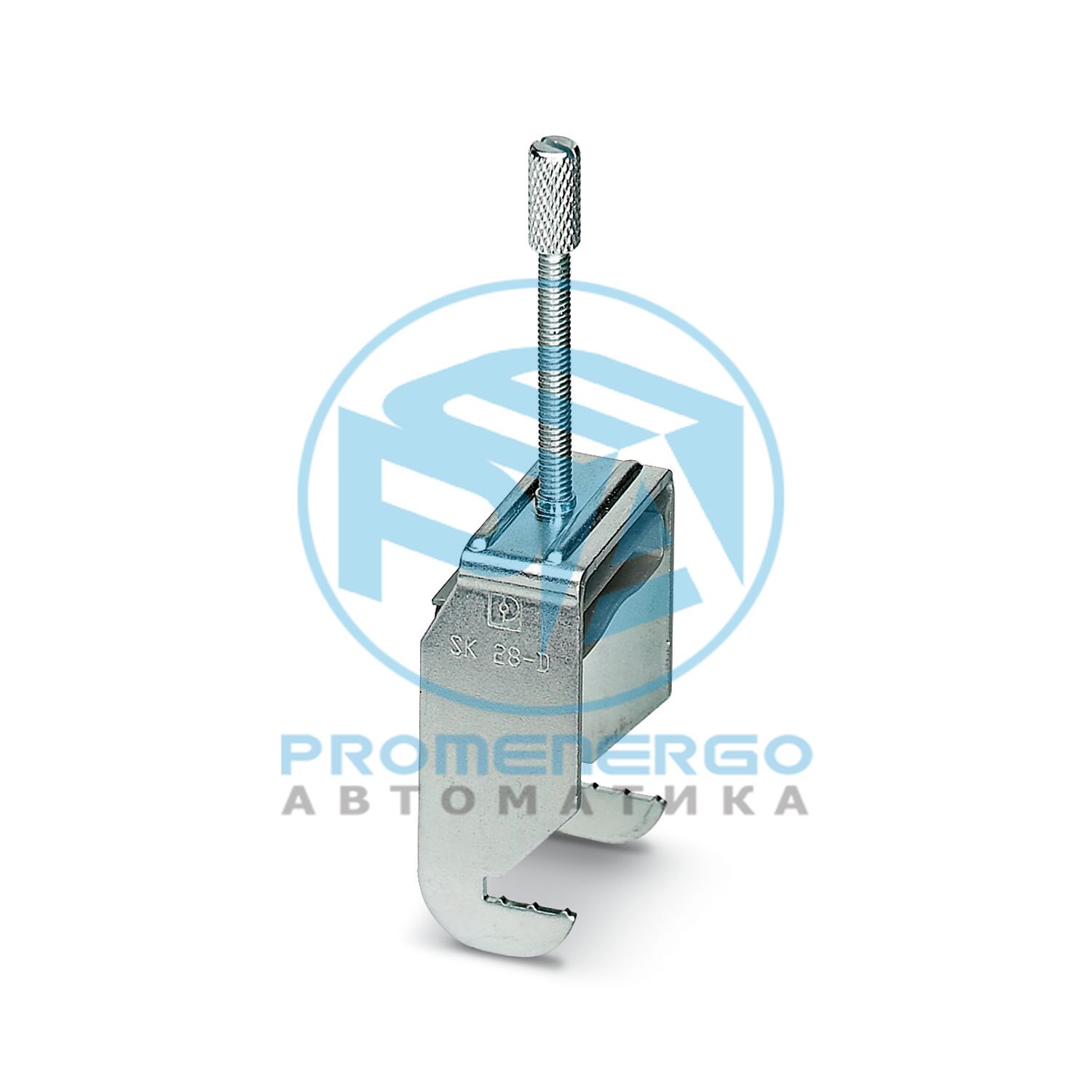

SK 28-D - Клемма для подключения экрана

Клемма для подключения экрана, для прямого экрана на токопроводящих монтажных панелях, толщина листа 1 мм ... 2 мм

Технические характеристики

ПримечаниеЗажимы для подключения экрана нельзя использовать для снятия натяжения кабелей/проводников.
Тип продуктаЗажим для подключения экрана
Подача31 мм
Количество соединений1
Количество строк1
Максимальная рассеиваемая мощность для номинального состояния1,02 Вт
Контактное сопротивление< 0.001 Ohm
Заземляющая ножкаДа
Способ подключенияПружинное соединение
Винтовая резьбаМ4
Момент затяжки... 1 Нм

Габаритный чертеж

Ширина31 мм
Высота20 мм
Глубина92 мм
Подача31 мм
Внешний диаметр5 мм ... 28 мм
Цветсеребристый
МатериалСталь
Внешний диаметр кабеля5 мм ... 28 мм
Открытая боковая панельНет
РезультатТест пройден
СпецификацияDIN EN 50155 (VDE 0115-200):2008-03
СпектрИспытание на длительный срок службы, категория 1, класс B, установка на кузове
Частотаот f 1 = 5 Гц до f 2 = 150 Гц
уровень РАС0,02 г2/Гц
Ускорение0,8 г
Продолжительность теста на ось5 часов
Направления испытанийОсь X, Y и Z
РезультатТест пройден
СпецификацияDIN EN 50155 (VDE 0115-200):2008-03
Форма импульсаПолусинусоидальный
Ускорение5г
Продолжительность шока30 мс
Количество ударов в каждом направлении3
Направления испытанийОсь X, Y и Z (поз. и отр.)
РезультатТест пройден
Тип крепленияпрямое винтовое соединение
Номер позиции3027006
Упаковочная единица10 шт.
Минимальный объем заказа10 шт.
Ключ продажлучший друг
Ключ продуктаBE7511
GTIN4046356284325
Вес за штуку (включая упаковку)39,01 г
Вес за штуку (без упаковки)1,12 г
Номер таможенного тарифа85369010
Страна происхожденияКитай
ЭКЛАСС-13.027250309
ЭКЛАСС-15.027250309
ЭТИМ 10.0EC002020
СПСК 21.039121400
Соответствует требованиям ЕС RoHS к веществамДа (Нет exemptions)
Экологичный период использования (EFUP)EFUP-E Нет hazardous substances above the limits
Вещество-кандидат REACH (№ CAS)Нет substance above 0.1 wt%
