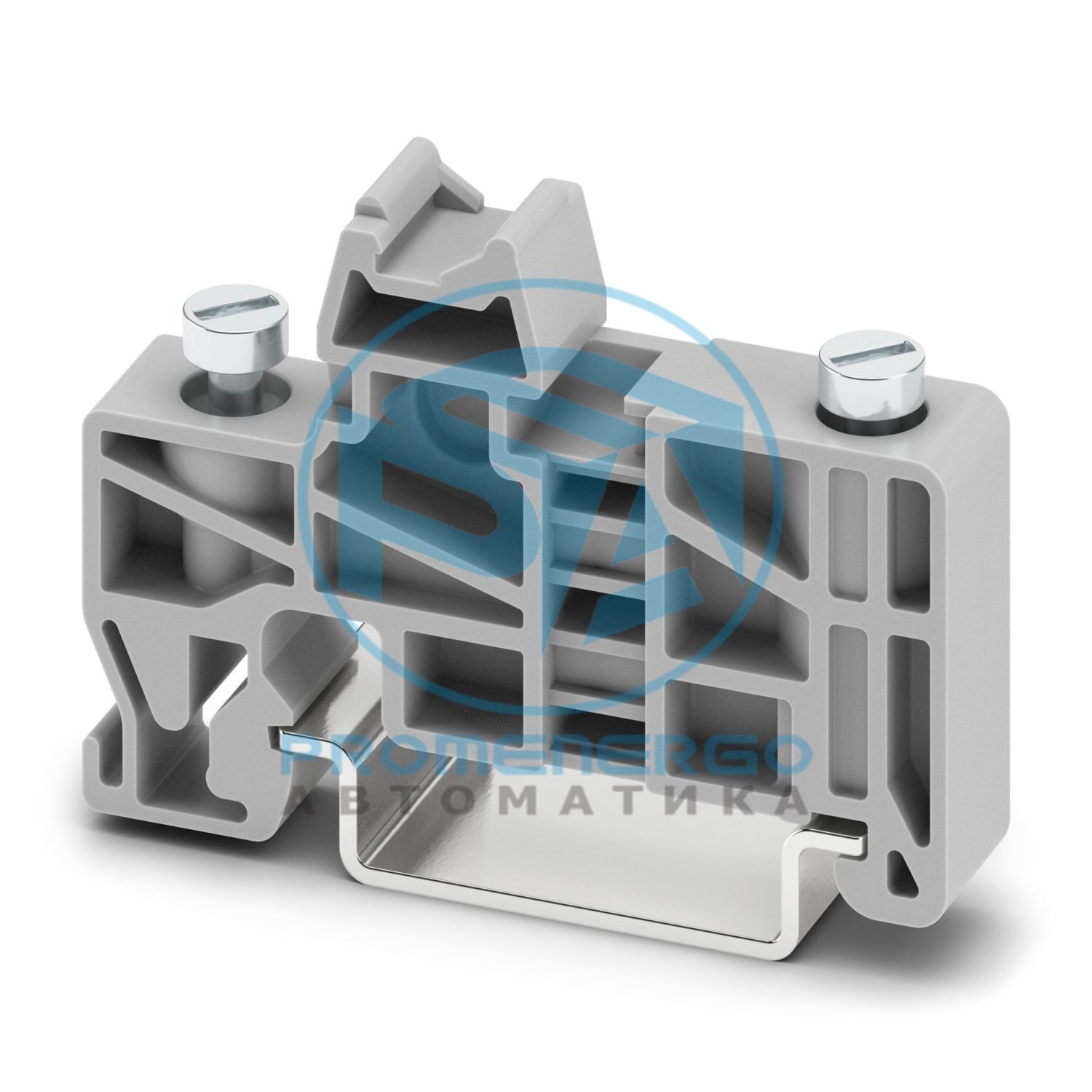

Концевой кронштейн. Рекомендуемый момент затяжки от 0,6 до 0,8 Нм применим исключительно к выпускаемому в настоящее время варианту E/UK (V/C 05). Для предыдущего варианта (V/C 04) рекомендуется диапазон крутящего момента от 0,5 Нм до 0,6 Нм. Код V/C указан на этикетке изделия., материал: PA, тип крепления: NS 35/7,5, NS 35/15, цвет: серый
Технические характеристики
Примечание по сборке
Рекомендуемый момент затяжки от 0,6 до 0,8 Нм применим исключительно к выпускаемому в настоящее время варианту E/UK (V/C 05). Для предыдущего варианта (V/C 04) рекомендуется диапазон крутящего момента от 0,5 Нм до 0,6 Нм. Код V/C можно найти на этикетке продукта.
Тип продукта
Концевой кронштейн
Момент затяжки
0,6...0,8 Нм
Ширина
9,5 мм
Высота
50,5 мм
Глубина
35,3 мм
Глубина по НС 35/7,5
36,8 мм
Длина
50,5 мм
Цвет
серый (RAL 7042)
Материал
Пенсильвания
Класс воспламеняемости согласно UL 94.
В0
Применение статического изоляционного материала на холоде
-60 °С
Относительный температурный индекс изоляционного материала (электрика, UL 746 B)
130 °С
Противопожарная защита рельсового транспорта (DIN EN 45545-2) R22
HL 1 - HL 3
Противопожарная защита рельсового транспорта (DIN EN 45545-2) R23
HL 1 - HL 3
Противопожарная защита рельсового транспорта (DIN EN 45545-2) R24
HL 1 - HL 3
Противопожарная защита рельсового транспорта (DIN EN 45545-2) R26
HL 1 - HL 3
Воспламеняемость поверхности NFPA 130 (ASTM E 162)
прошедший
Удельная оптическая плотность дыма NFPA 130 (ASTM E 662)
прошедший
Токсичность дымовых газов NFPA 130 (SMP 800C)
прошедший
Температура окружающей среды (рабочая)
-60 °С ... 110 °С
Температура окружающей среды (хранение/транспортировка)
-25 °С ... 60 °С (кратковременно, не более 24 ч, от -60 °С до +70 °С)
