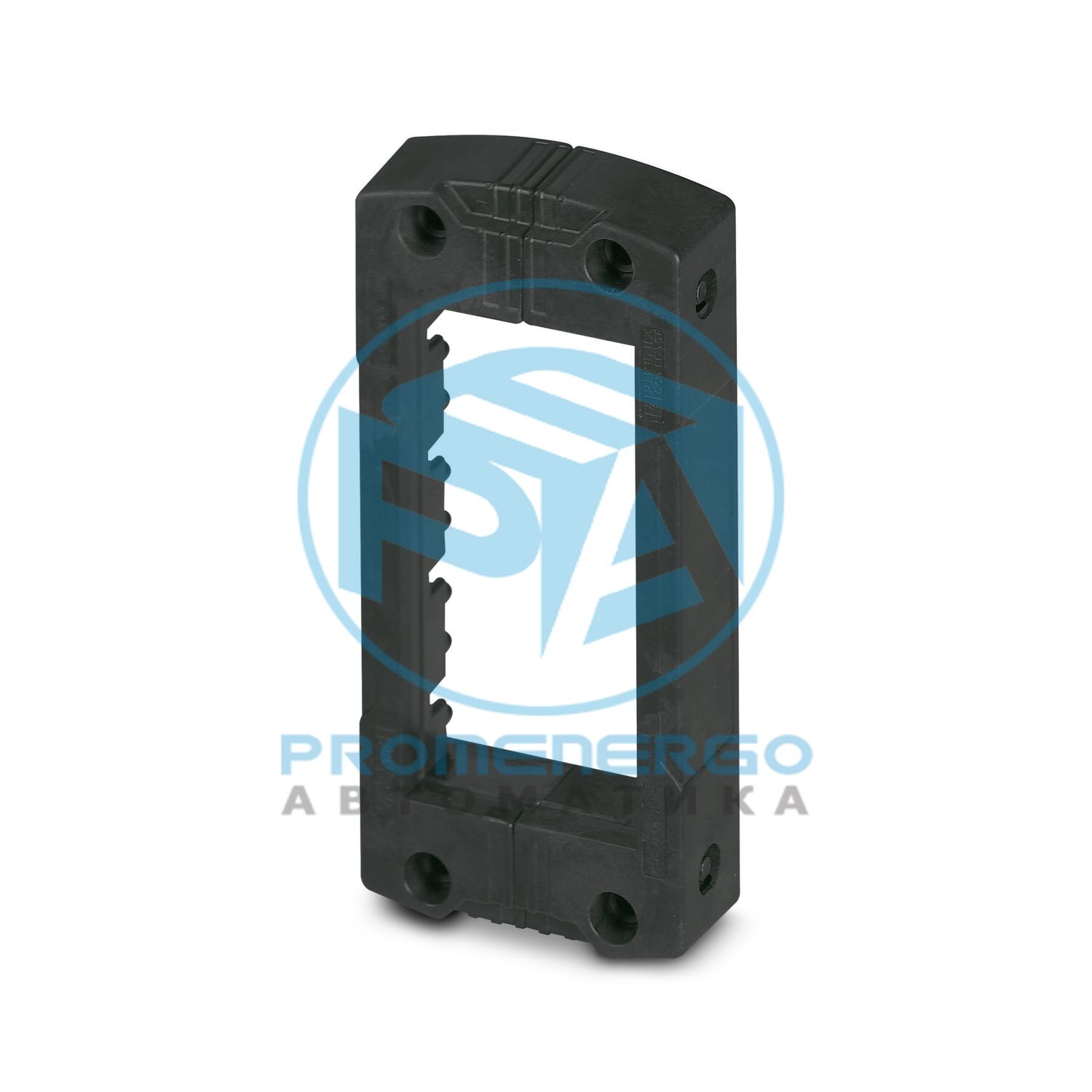

Уплотнительная рамка, с винтовым фиксатором, исполнение: B16, Количество кабельных уплотнений (малых): 8, материал: PA (без галогенов), цвет: черный, длина: 120 мм, ширина: 58 мм, высота: 20 мм
Технические характеристики
Примечание по применению
Крепежные винты не входят в стандартную комплектацию. Максимальная ширина выреза в панели не должна превышать 51 мм (вместо 35 мм для промышленных разъемов большой мощности).
Тип продукта
Рамка для кабельных муфт
Тип
Б16
Тип рамы
Уплотнительная рамка
Момент затяжки
2 Нм ... 4 Нм (Стопорный винт)
Габаритный чертеж
Ширина
58 мм
Высота
20 мм
Длина
120 мм
Расстояние от отверстия, горизонтальное
32 мм
Расстояние от отверстия, вертикальное
103 мм
Диаметр отверстия
5,5 мм
Ширина монтажного выреза
35 мм
Длина монтажного выреза
86 мм
Цвет
черный (RAL 9005)
Материал
ПА (без галогенов)
Класс воспламеняемости согласно UL 94.
В0
Количество кабельных уплотнений
0...8 (малые уплотнения, в зависимости от количества установленных больших уплотнений)
Степень защиты
IP54
Температура окружающей среды (рабочая)
-40 °C ... 120 °C (статический)
Примечание по сборке
Стопорный винт M4 с шестигранной головкой 3 мм, крутящий момент 3 ... 4 Нм, 1 большая втулка требует места для 4 маленьких гильз, крепежный винт: M4 (ISO 4762/DIN 912), крутящий момент 1,8 Нм
