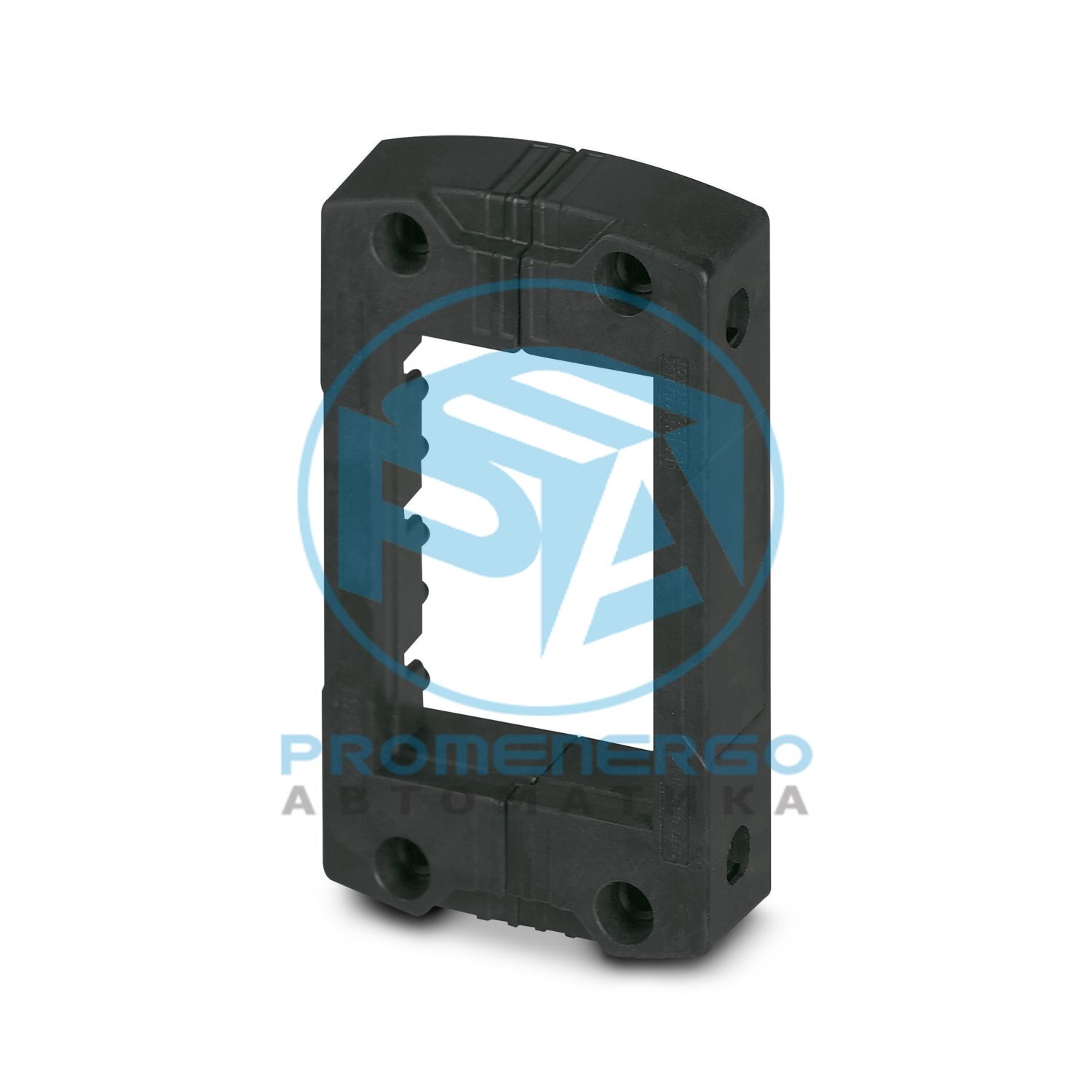

Уплотнительная рамка, с винтовым фиксатором, исполнение: B10, Количество кабельных уплотнений (малых): 6, материал: PA (без галогенов), цвет: черный, длина: 99,2 мм, ширина: 58 мм, высота: 20 мм
Технические характеристики
Примечание по применению
Крепежные винты не входят в стандартную комплектацию. Максимальная ширина выреза в панели не должна превышать 51 мм (вместо 35 мм для промышленных разъемов большой мощности).
Тип продукта
Рамка для кабельных муфт
Тип
Б10
Тип рамы
Уплотнительная рамка
Момент затяжки
2 Нм ... 4 Нм (Стопорный винт)
Габаритный чертеж
Ширина
58 мм
Высота
20 мм
Длина
99,2 мм
Расстояние от отверстия, горизонтальное
32 мм
Расстояние от отверстия, вертикальное
83 мм
Диаметр отверстия
5,5 мм
Ширина монтажного выреза
35 мм
Длина монтажного выреза
65 мм
Цвет
черный (RAL 9005)
Материал
ПА (без галогенов)
Класс воспламеняемости согласно UL 94.
В0
Количество кабельных уплотнений
2...6 (малых уплотнений, в зависимости от количества установленных больших уплотнений)
Степень защиты
IP54
Температура окружающей среды (рабочая)
-40 °C ... 120 °C (статический)
Примечание по сборке
Стопорный винт M4 с шестигранной головкой 3 мм, крутящий момент 3 ... 4 Нм, 1 большая втулка требует места для 4 маленьких гильз, крепежный винт: M4 (ISO 4762/DIN 912), крутящий момент 1,8 Нм
