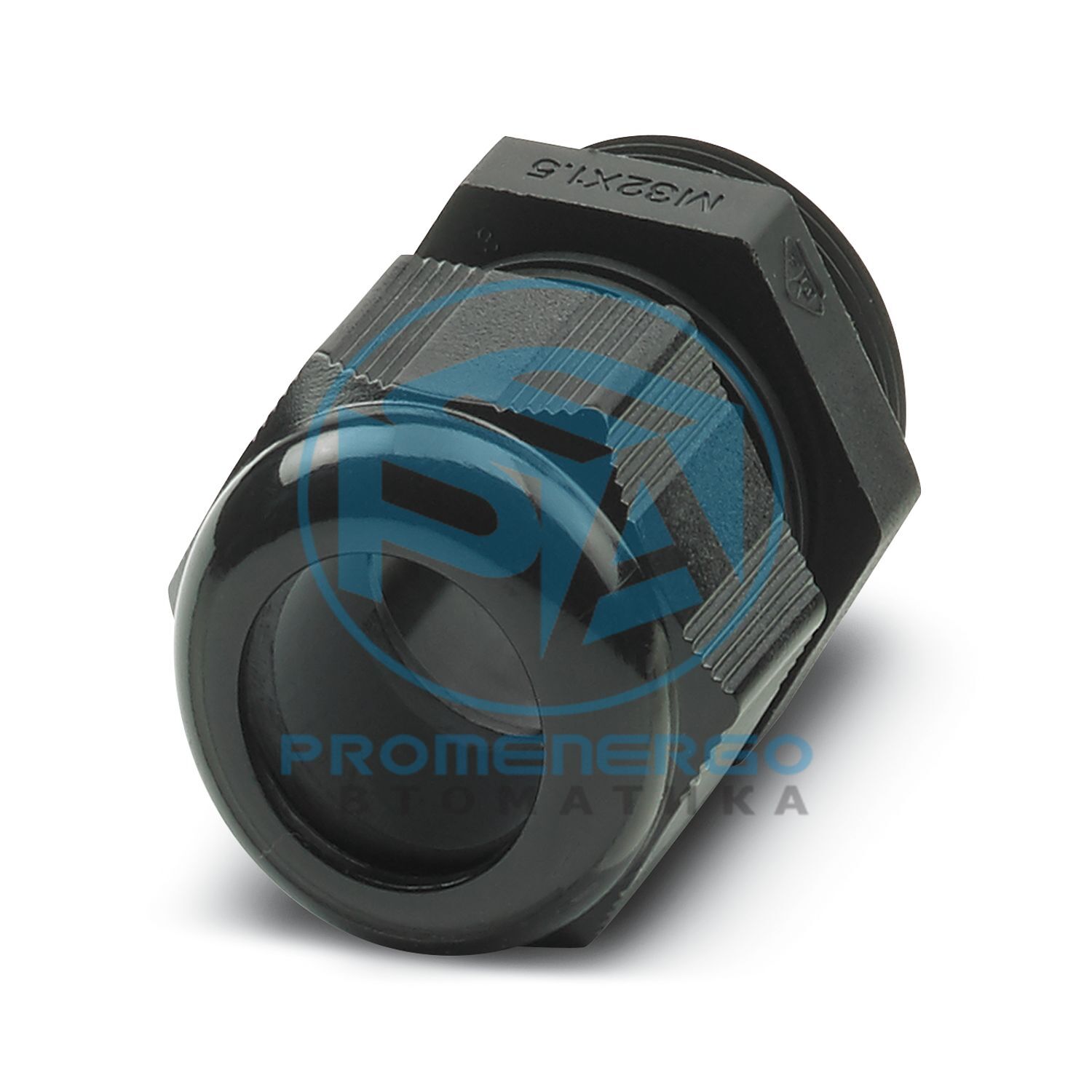

G-INS-M32-L68N-PNES-BK - Кабельный ввод
Кабельный ввод, материал резьбового соединения: PA, применение: стандартное, внешний диаметр кабеля 18 мм ... 25 мм, экранирование: нет, присоединительная резьба: M32 x 1,5, цвет: черный RAL 9005
Технические характеристики
Примечание по сборке 1) Установите опору винтового соединения в корпус, используя правильный момент 2) Вставьте кабель 3) Затяните накидную гайку, используя правильный момент
Тип продукта Кабель screw gland Приложение Стандартный Количество проводников 1 Производитель БИМЕД Обозначение производителя БМ-27 Экранированный нет Выполнение разгрузки от натяжения А
Категория ударного воздействия 4 Дизайн, Разгрузка от натяжения А
Габаритный чертеж
Длина 50 мм Длина соединительной резьбы 16 мм Диаметр отверстия 32,1 мм...32,3 мм Размер ключа, накидная гайка 42 мм Размер ключа, поддержка 42 мм Угловой размер шестиугольника 40,9 мм Тип резьбы со стороны соединения М32 х 1,5 Шаг резьбы 1,5 мм
Момент затяжки 10 Нм (Накидная гайка)
Цвет черный (RAL 9005) Класс воспламеняемости согласно UL 94. V2 Материал уплотнения Кабельное уплотнение ЧР Материал для винтового соединения Пенсильвания
Внешний диаметр кабеля Кабель 1 18 мм...25 мм Внешний диаметр кабеля 18 мм ... 25 мм (для UL 514 B)
Степень защиты IP66 Рейтинг корпуса (NEMA) 1 Температура окружающей среды (рабочая) -40 °C ... 100 °C (статический)
Номер позиции 1424483 Упаковочная единица 5 шт. Минимальный объем заказа 5 шт. Ключ продаж лучший друг Ключ продукта AF7DCX GTIN 4055626373133 Вес за штуку (включая упаковку) 38,05 г Вес за штуку (без упаковки) 37,32 г Номер таможенного тарифа 39269097 Страна происхождения ТР
ЭКЛАСС-13.0 27140801 ЭКЛАСС-15.0 27140801
Соответствует требованиям ЕС RoHS к веществам Да (Нет exemptions) Экологичный период использования (EFUP) EFUP-E Нет hazardous substances above the limits Вещество-кандидат REACH (№ CAS) Нет substance above 0.1 wt% CO2e кг 0,21 кг CO2-экв.
