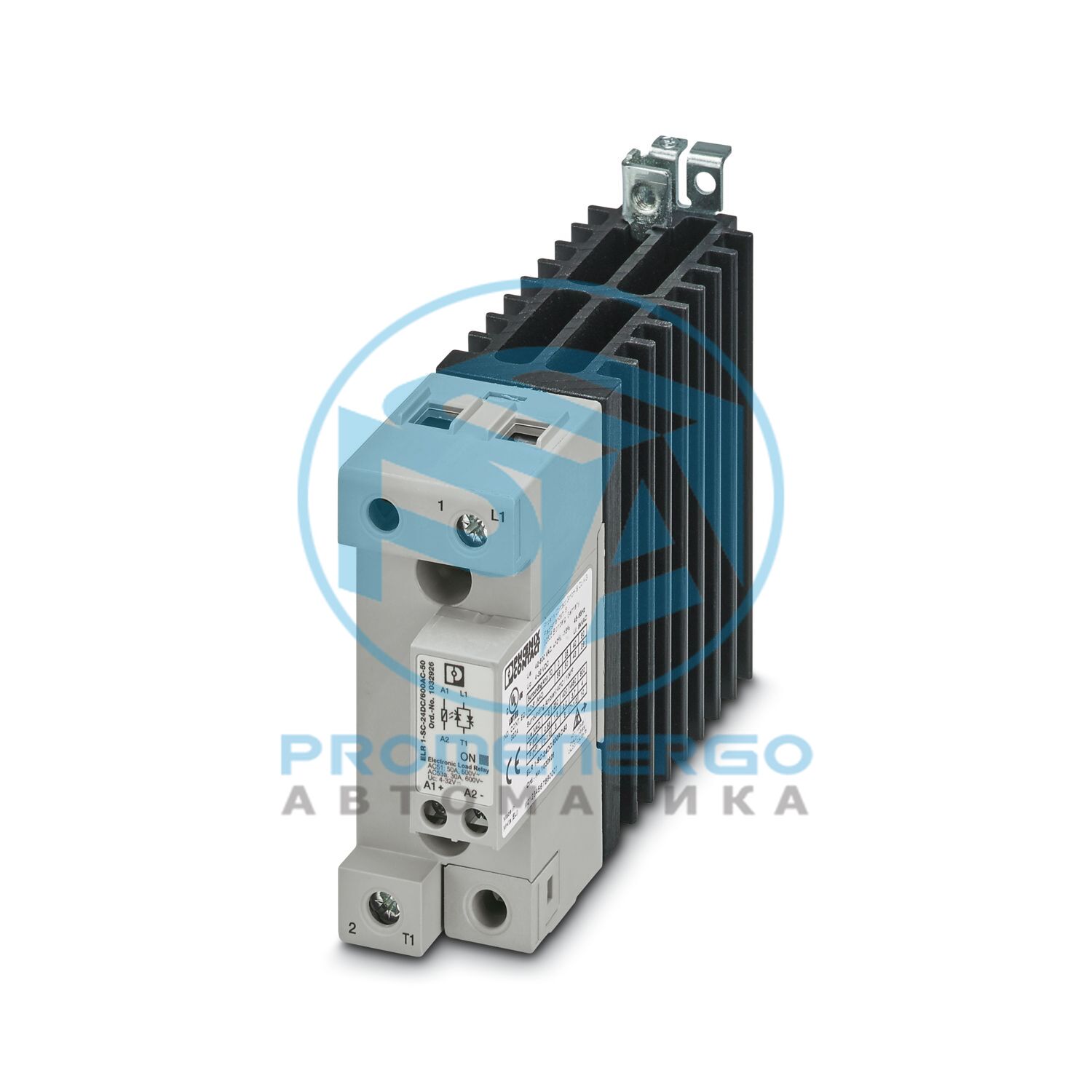

Однофазный полупроводниковый контактор, входное напряжение: 24 В постоянного тока, выходной ток: 50 А, переключатель нулевого напряжения.
Технические характеристики
Тип продукта
Твердотельный контактор
Количество фаз
1
Максимальная рассеиваемая мощность для номинального состояния
58 Вт
Тип сети
1-фазный
Имя входа
Управляющий вход
Номинальное напряжение срабатывания U C
24 В постоянного тока
Диапазон напряжения срабатывания
4 В постоянного тока ... 32 В постоянного тока
Номинальный ток срабатывания I C
ок. 12 мА
Порог переключения
<= 1 В постоянного тока (сигнал «0»)
Индикация рабочего напряжения
Зеленый светодиод
Частота передачи
25 Гц
Диапазон рабочего напряжения
42 В переменного тока ... 660 В переменного тока
Номинальный рабочий ток при АС-51
50 А
Номинальный рабочий ток при АС-53а
30 А (Т А = 25 °C)
Пиковое напряжение вне состояния
1200 В
Частота сети
45 Гц
Диапазон тока нагрузки
500 мА ... 50 А (см. снижение номинальных характеристик)
Ток утечки
< 3 мА (в выключенном состоянии)
Остаточное напряжение
< 1 В
Импульсный ток
1900 А (t = 10 мс)
Макс. значение нагрузки
18000 А 2 с
Защитная схема
Варистор
Фазовый угол cos phi min
0.5
Способ подключения
Винтовое соединение
Длина зачистки
8 мм
Винтовая резьба
М3
Сечение проводника жесткое
0,5 мм2 ... 2,5 мм2
Сечение провода гибкое
0,5 мм2 ... 2,5 мм2
Сечение проводника AWG
18 ... 12
Момент затяжки
0,5 Нм...0,6 Нм
Способ подключения
Винтовое соединение
Длина зачистки
11 мм
Винтовая резьба
М4
Сечение проводника жесткое
2,5 мм2 ... 25 мм2
Сечение провода гибкое
2,5 мм2 ... 16 мм2
Сечение проводника AWG
14 ... 6
Момент затяжки
2,5 Нм ... 3 Нм
Способ подключения
Кольцевой кабельный наконечник
Винтовая резьба
М4
Момент затяжки
1 Нм ... 1,5 Нм
Индикация рабочего напряжения
Зеленый светодиод
Ширина
35 мм
Высота
110 мм
Глубина
141 мм
Цвет
серый (RAL 7042)
Температура окружающей среды (рабочая)
-30 °С ... 70 °С
Температура окружающей среды (хранение/транспортировка)
-40 °С ... 80 °С
Стандарты/правила
ЭН 61000-4-2
Тип крепления
Монтаж на DIN-рейку
Примечание по сборке
можно выравнивать с интервалом >= 22,5 мм
Монтажное положение
Вертикальный (горизонтальная DIN-рейка)
Номер позиции
1032926
Упаковочная единица
1 шт.
Минимальный объем заказа
1 шт.
Ключ продаж
округ Колумбия
Ключ продукта
ДК6831
GTIN
4055626536897
Вес за штуку (включая упаковку)
514 г
Вес за штуку (без упаковки)
519,6 г
Номер таможенного тарифа
85364190
Страна происхождения
МТ
ЭКЛАСС-13.0
27371003
ЭКЛАСС-15.0
27371003
ЭТИМ 10.0
EC000066
СПСК 21.0
39122300
Соответствует требованиям ЕС RoHS к веществам
Да
Освобождение
6(в), 7(а), 7(в)-I
Экологичный период использования (EFUP)
EFUP-25 Таблицу декларации RoHS для Китая, связанную с изделием, можно найти в области загрузки соответствующей статьи в разделе «Декларация производителя». Для всех изделий с EFUP-E таблица декларации RoHS для Китая не выдается и не требуется.
