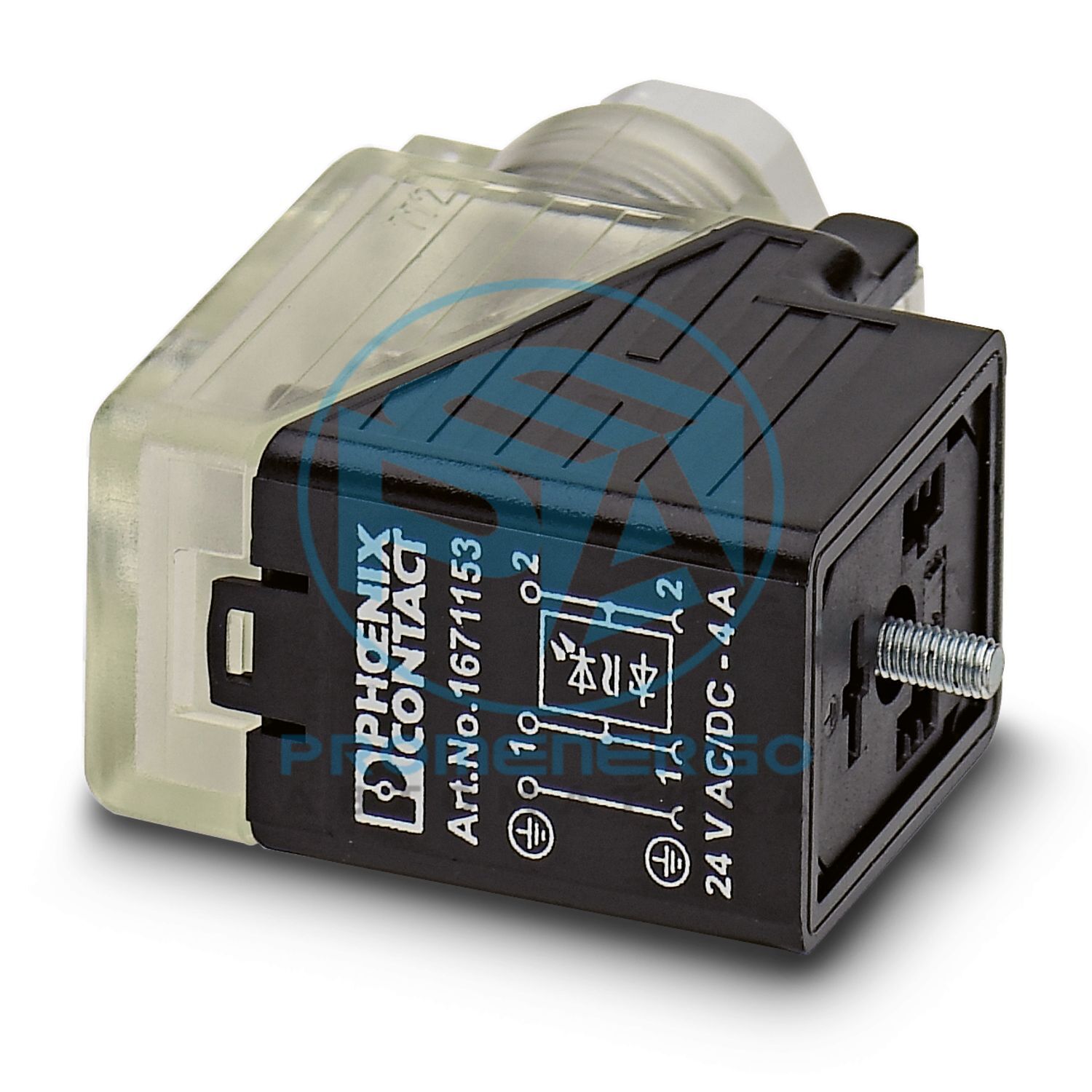

Разъем клапана, универсальный, 3-позиционный, разъем клапана B (10 мм), винтовое соединение, кабельный ввод Pg9, внешний диаметр кабеля 6 мм ... 8 мм
Технические характеристики
Примечание по сборке
ПРИМЕЧАНИЕ. При прокладке кабелей соблюдайте допустимые радиусы изгиба, так как степень защиты может оказаться под угрозой, если изгибающие усилия будут слишком высокими. Уменьшите механические нагрузки перед разъемом, например, используя кабельные стяжки.
Тип продукта
Соединители клапанов
Количество позиций
3
Количество кабельных выводов
1
Экранированный
нет
Винтовое соединение Pg
стр.9
Категория перенапряжения
II
Степень загрязнения
3
Класс воспламеняемости согласно UL 94.
полупансион
Материал корпуса плунжера клапана
Пенсильвания
Контактный материал
CuSn
Материал контактной вставки плунжера клапана
ПБТ
Материал контактной поверхности
Аг
Внешний диаметр
6 мм... 8 мм
Контактное сопротивление
<= 4 мОм
Сопротивление изоляции
> 2 ГОм
Номинальное напряжение U N
24 В переменного тока
Номинальный ток I Н
4 А
Защитная схема
Защита от перенапряжения; Z-диод
Циклы установки/извлечения
50 (Соединитель клапана)
Отображение статуса
светодиод (желтый)
Индикация состояния присутствует
да
Способ подключения
Винтовое соединение
Сечение проводника
0,34 мм2 ... 2,5 мм2
Сечение соединения AWG
22 ... 13
Дизайн головы
Разъем клапана
Тип резьбы головы
Б (10 мм)
Степень защиты
IP65
Температура окружающей среды (рабочая) (Соединитель клапана)
-25 °C ... 60 °C (соединитель клапана)
Стандартное обозначение
Разъем клапана
Стандарты/спецификации
ЕН 175301-803
Номер позиции
1671153
Упаковочная единица
1 шт.
Минимальный объем заказа
1 шт.
Ключ продаж
ИИ
Ключ продукта
AF2DBA
GTIN
4017918135003
Вес за штуку (включая упаковку)
31,5 г
Вес за штуку (без упаковки)
30,8 г
Номер таможенного тарифа
85366990
Страна происхождения
Китай
ЭКЛАСС-13.0
27440105
ЭКЛАСС-15.0
27440105
ЭТИМ 10.0
EC003623
СПСК 21.0
31251500
Соответствует требованиям ЕС RoHS к веществам
Да
Освобождение
6(в), 7(в)-I
Экологичный период использования (EFUP)
EFUP-25 Таблицу декларации RoHS для Китая, связанную с изделием, можно найти в области загрузки соответствующей статьи в разделе «Декларация производителя». Для всех изделий с EFUP-E таблица декларации RoHS для Китая не выдается и не требуется.
