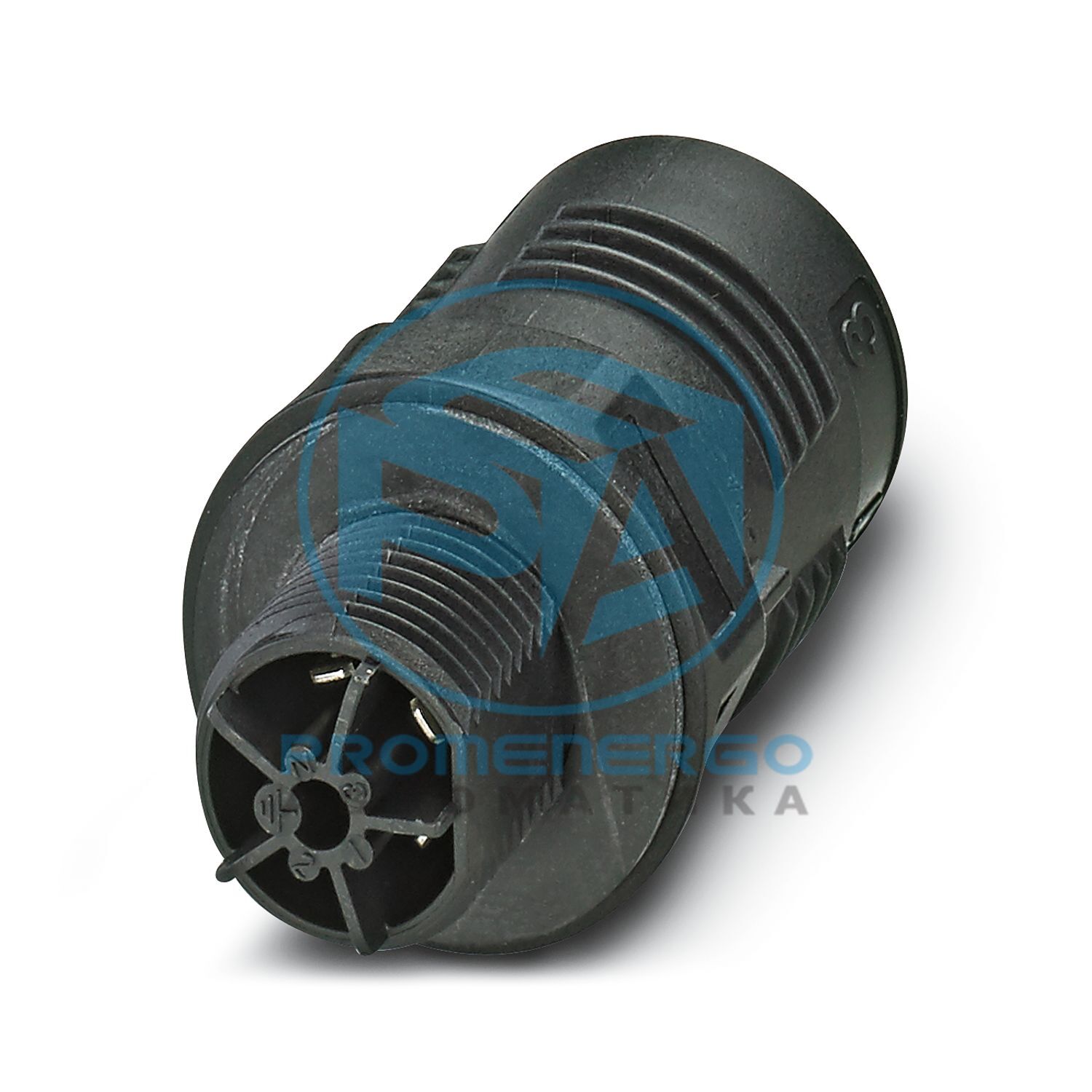

QPD W 4PE2,5 M20 FC BK - Проходной элемент для панели
QPD W 4PE2,5 M20 FC BK - Проходной элемент для панели
Проходное соединение в панели, метод подключения: Лопаточное соединение (Для вставных гильз по DIN 46247-2), количество позиций: 4+PE, M20, Штифт, 1 мм 2 ... 2,5 мм 2 , 690 В, 20 А, PA, черный, без гайки QUICKON, кодирование: закодировано
Технические характеристики
Тип продукта
Проходная панель
Семейство продуктов
КПД
Тип
КПД 5х2,5
Количество позиций
5
Профиль подключения
4+ПЭ
Маркировка положения
1, 2, 3, Н, ПЭ
Количество соединений
10
Количество соединений на позицию
1
Кодирование
закодированный
Категория перенапряжения
III
Степень загрязнения
3
Способ подключения На стороне устройства
Лопаточное соединение (для насадных гильз согласно DIN 46247-2)
Частота соединений между проводниками одного и того же сечения
макс. 10
Гибкое сечение проводника
1 мм2 ... 2,5 мм2
Сечение проводника сплошное
1 мм2 ... 2,5 мм2
Сечение соединения AWG
16 ... 14
Момент затяжки Накидная гайка
10 Нм
Момент затяжки Стопорная гайка
5 Нм
Размер ключа Накидная гайка
27 мм
Размер ключа Контргайка
30 мм
Габаритный чертеж
Ширина
34,6 мм
Высота
34,6 мм
Длина
53 мм
Диаметр
34,6 мм
Размер ключа
30 мм
Размер ключа для монтажа
30 мм
Размеры скользящего соединения
2,8 х 0,8 мм
Номинальное импульсное напряжение (II/2)
8 кВ
Номинальное импульсное напряжение (III/2)
8 кВ
Номинальное импульсное напряжение (III/3)
6 кВ
Номинальный ток
20 А
Контактное сопротивление
< 3 мОм
номинальное напряжение (II/2)
1000 В
номинальное напряжение (III/2)
1000 В
Номинальное напряжение (III/3)
690 В
Номинальное напряжение U N
690 В переменного тока
Номинальный ток I Н
20 А
Циклы установки/извлечения
макс. 50
Цвет
черный (RAL 9005)
Материал корпуса
Пенсильвания
Материал Контактная поверхность
посеребренный
Класс воспламеняемости согласно UL 94.
В0
Материал изоляции проводов
ПВХ/ПЭ/ТПЭ/резина
Структура индивидуального литца в соотв. с VDE 0295 / наименьший диаметр проволоки
VDE 0295 класс 1-6 об/мин. 0,15 мм
Диаметр провода, включая изоляцию
2 мм...3,8 мм
Маркировка положения
1, 2, 3, Н, ПЭ
Материал изоляции проводов
ПВХ/ПЭ/ТПЭ/резина
Тип крепления
Переднее крепление M20
Степень защиты
IP66
Ударная вязкость
ИК07
Температура окружающей среды (рабочая)
-40 °С ... 100 °С
Температура при подключении проводника
-5 °С ... 50 °С
Температура окружающей среды (хранение/транспортировка)
