QPD W 4PE2,5 6-11 M20 1,0 BK - Проходной элемент панели
QPD W 4PE2,5 6-11 M20 1,0 BK - Проходной элемент панели

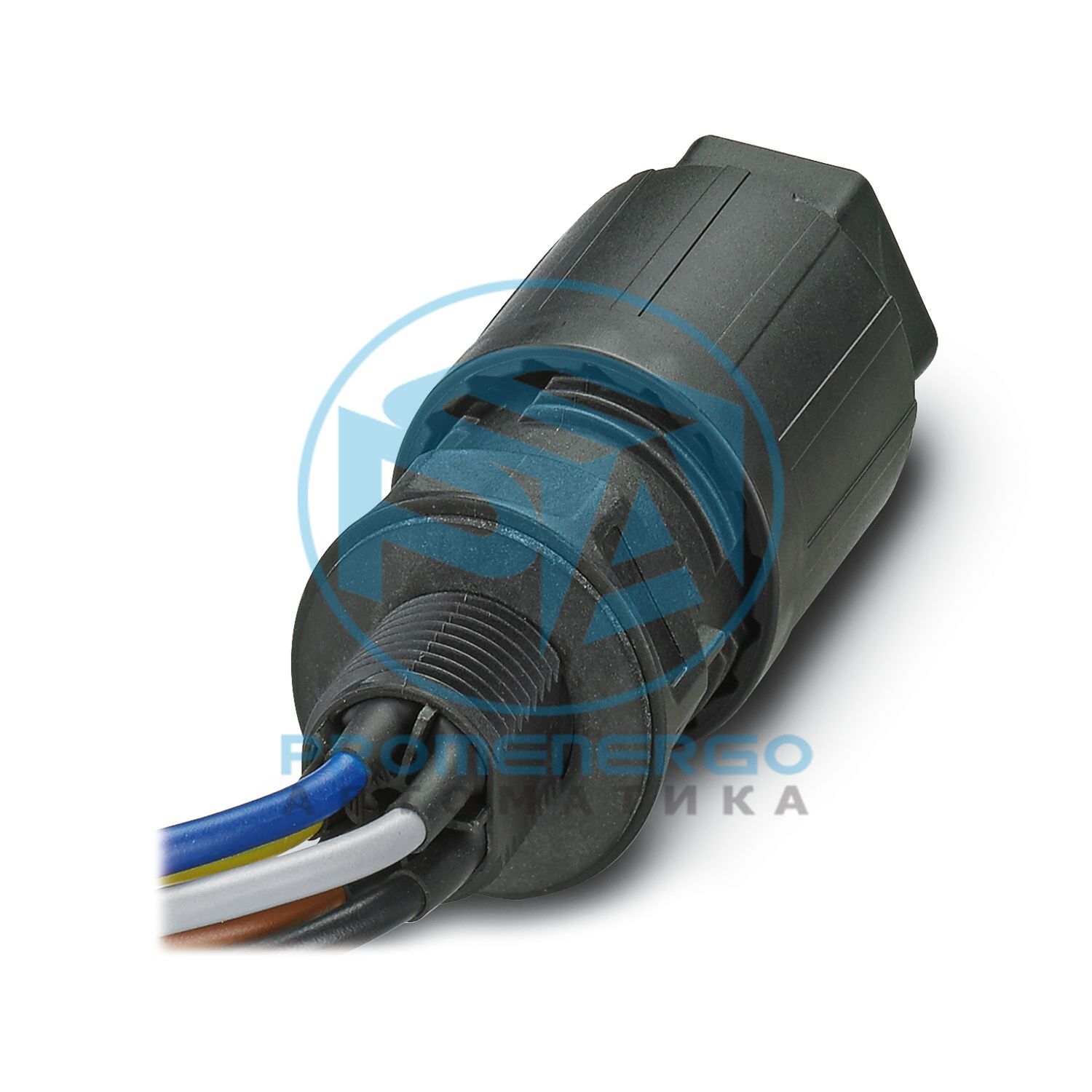

Проходное соединение панели, метод подключения: Одиночный провод (приварной)/подключение IDC, количество позиций: 4+PE, M20, Штырь, 1 мм 2 ... 2,5 мм 2 , 690 В, 20 А, PA, черный, с гайкой QUICKON, кодирование: кодированное, внешний диаметр кабеля: 6 мм ... 11 мм, 2,5 мм 2 , на концах провода обрезаны плоско, длина кабеля: 1 м
Технические характеристики
Тип продукта
Проходная панель
Семейство продуктов
КПД
Тип
КПД 5х2,5
Количество позиций
5
Профиль подключения
4+ПЭ
Маркировка положения
1, 2, 3, Н, ПЭ
Количество соединений
10
Количество соединений на позицию
1
Кодирование
закодированный
Категория перенапряжения
III
Степень загрязнения
3
Способ подключения На стороне устройства
Одиночные провода (приварные)
Способ подключения На стороне поля
IDC-соединение
Частота соединений между проводниками одного и того же сечения
макс. 10
Гибкое сечение проводника
1 мм2 ... 2,5 мм2
Сечение проводника сплошное
1 мм2 ... 2,5 мм2
Сечение соединения AWG
16 ... 14
Момент затяжки Накидная гайка
10 Нм
Момент затяжки Стопорная гайка
5 Нм
Размер ключа Накидная гайка
27 мм
Размер ключа Контргайка
30 мм
Контакт | Цвет (обозначение сигнала) | Контакт (необязательно)
1 | БК
Габаритный чертеж
Ширина
34,6 мм
Высота
34,6 мм
Длина
71,8 мм
Диаметр
34,6 мм
Размер ключа
27 мм
Размер ключа для монтажа
27 мм
Номинальное импульсное напряжение (II/2)
8 кВ
Номинальное импульсное напряжение (III/2)
8 кВ
Номинальное импульсное напряжение (III/3)
6 кВ
Номинальный ток
20 А
Контактное сопротивление
< 3 мОм
номинальное напряжение (II/2)
1000 В
номинальное напряжение (III/2)
1000 В
Номинальное напряжение (III/3)
690 В
Номинальное напряжение U N
690 В переменного тока
Номинальный ток I Н
20 А
Циклы установки/извлечения
макс. 50
Цвет
черный (RAL 9005)
Материал корпуса
Пенсильвания
Контакт с материалом
Cu
Материал Контактная поверхность
посеребренный
Материал уплотнения
НБР
Класс воспламеняемости согласно UL 94.
В0
Материал изоляции проводов
ПВХ/ПЭ/ТПЭ/резина
Длина кабеля
1 м
Структура индивидуального литца в соотв. с VDE 0295 / наименьший диаметр проволоки
VDE 0295 класс 1-6 об/мин. 0,15 мм
Внешний диаметр кабеля
6 мм ... 11 мм
Диаметр провода, включая изоляцию
2 мм...3,8 мм
Маркировка положения
1, 2, 3, Н, ПЭ
Одиночный провод, цвет
черный, коричневый, серый, синий, зеленый/желтый
Сечение кабеля
2,5 мм2
Материал изоляции проводов
ПВХ/ПЭ/ТПЭ/резина
Тип крепления
Переднее крепление M20
Степень защиты
IP66
Ударная вязкость
ИК07
Температура окружающей среды (рабочая)
-40 °С ... 100 °С
Температура при подключении проводника
-5 °С ... 50 °С
