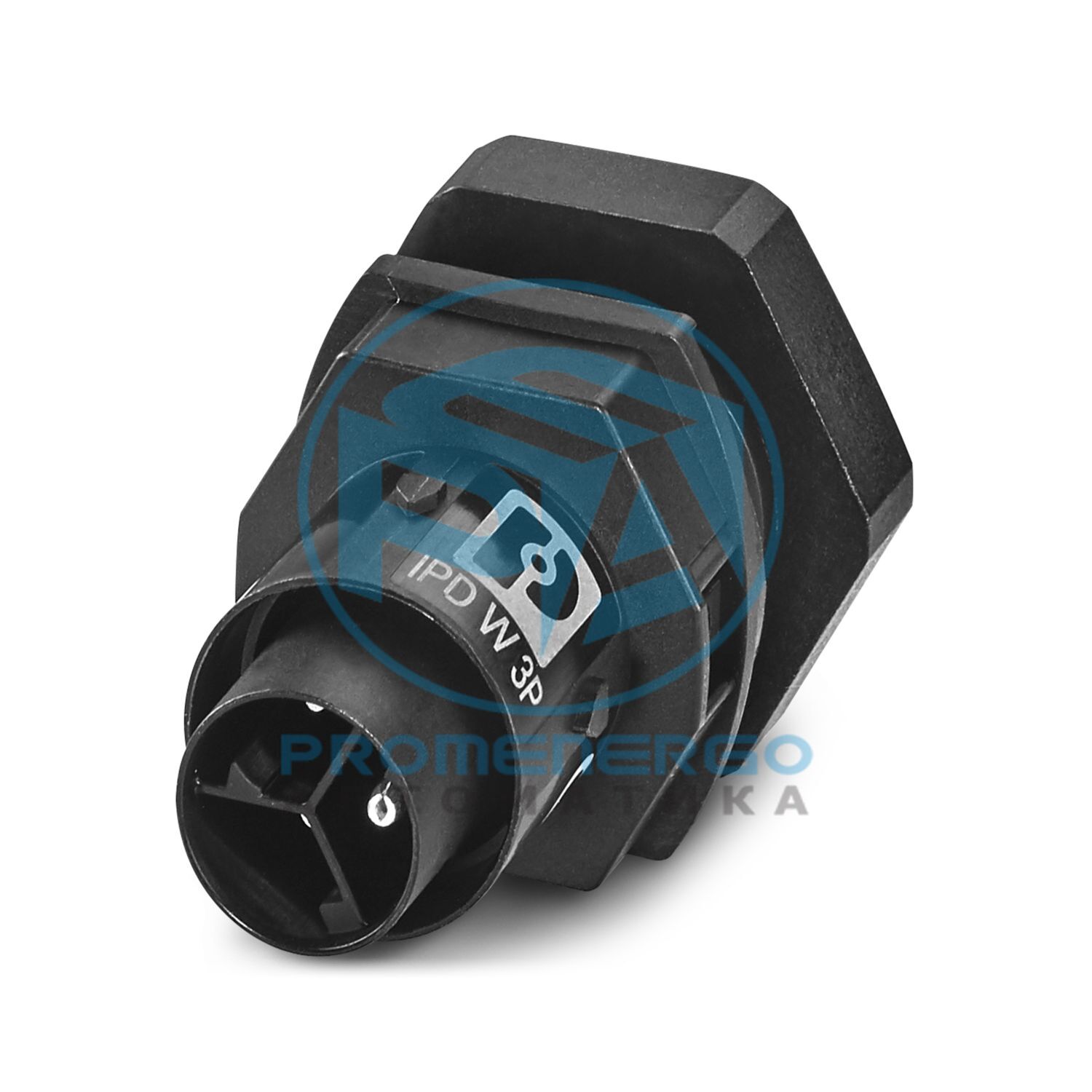

Проходное отверстие в панели, для разъемов, метод подключения: Зажим Push-in, количество позиций: 2+PE, M20, Штырь, 0,25 мм 2 ... 1,5 мм 2 , 600 В, 16 А, черный, кодирование: P
Технические характеристики
Общий
ПРИМЕЧАНИЕ. При прокладке кабелей соблюдайте допустимые радиусы изгиба, так как степень защиты может оказаться под угрозой, если изгибающие усилия будут слишком высокими. Уменьшите механические нагрузки перед разъемом, например, используя кабельные стяжки.
Тип продукта
Проходная панель
Семейство продуктов
ИПД
Количество позиций
3
Профиль подключения
2+ПЭ
Маркировка положения
Л, Н, ПЭ
Количество соединений на позицию
1
Кодирование
П
Категория перенапряжения
III
Степень загрязнения
3
Способ подключения На стороне устройства
Соединение push-in
Гибкое сечение проводника
0,25 мм2 ... 1,5 мм2
Сечение проводника сплошное
0,25 мм2 ... 1,5 мм2
Сечение проводника с наконечником
0,25 мм2 ... 1,5 мм2
Сечение соединения AWG
23 ... 16
Ширина
30 мм
Высота
26,9 мм
Длина
43 мм
Диаметр отверстия
20 мм...20,2 мм
Номинальное импульсное напряжение (III/3)
6 кВ
Номинальный ток
16 А
Номинальное напряжение (III/3)
600 В
Номинальное напряжение U N
600 В переменного тока
Номинальный ток I Н
16 А
Циклы установки/извлечения
500
Цвет (корпус)
черный (RAL 9005)
Материал уплотнения
ЭПДМ
Материал корпуса
Пенсильвания
Класс воспламеняемости согласно UL 94 (корпус)
В0
Класс воспламеняемости согласно UL 94 (контргайка)
полупансион
Класс воспламеняемости согласно UL 94 (Элемент управления)
V2
Контактный материал
Cu
Материал контактной поверхности
Ni/Ag/Sn
Маркировка положения
Л, Н, ПЭ
Тип крепления
Переднее крепление M20
Степень защиты
IP66
Ударная вязкость
ИК07 (при 25°С)
Температура окружающей среды (рабочая)
-40 °С ... 100 °С
Температура при подключении проводника
-5 °С ... 50 °С
Температура окружающей среды (хранение/транспортировка)
