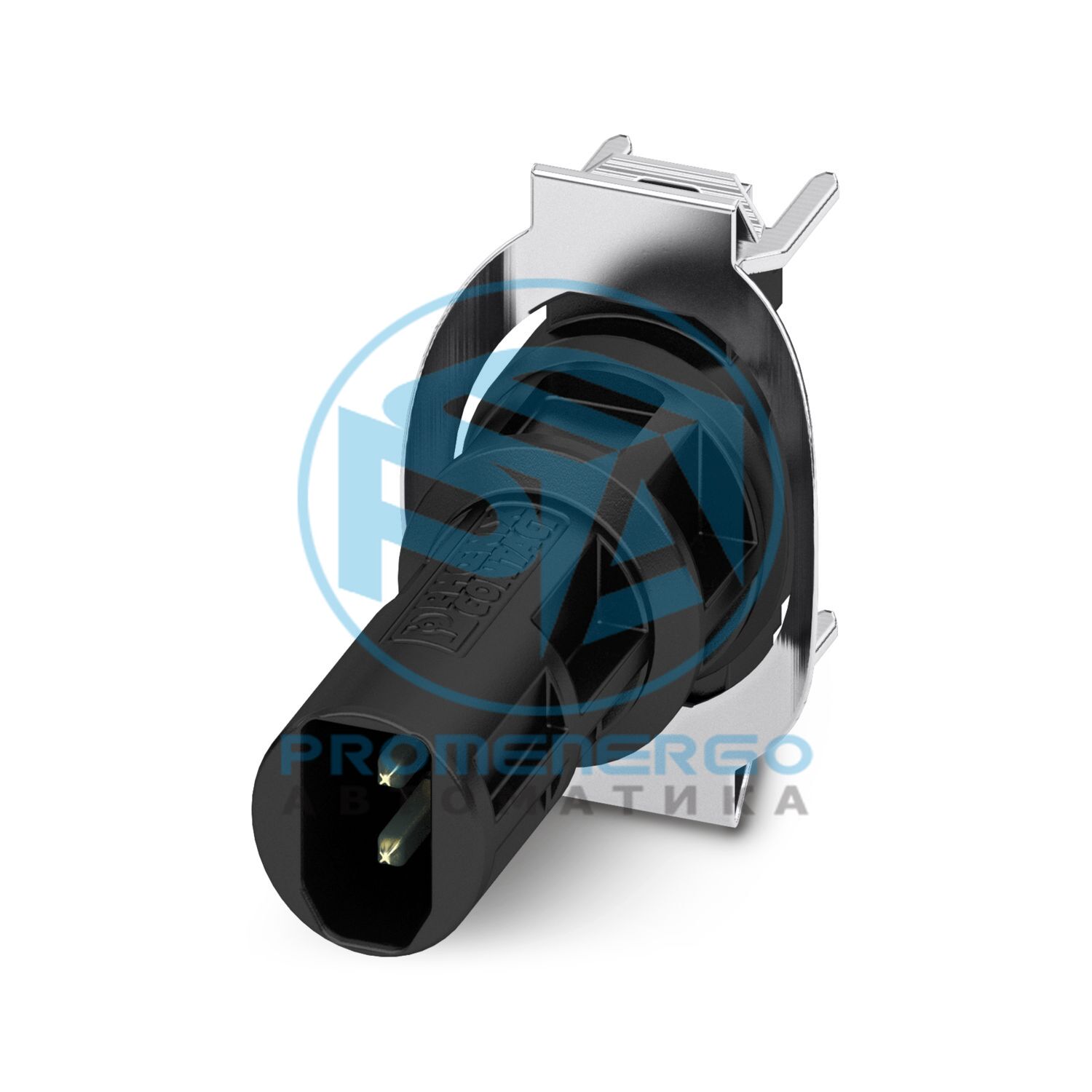

SPE-T1-M8MSM-180 - разъем SPE для печатной платы
Разъем SPE для печатной платы, SPE/IP20 прямой, исполнение: IEC 63171-5, степень защиты: IP20, количество контактов: 2, 10 Гбит/с, CAT B (ISO/IEC 63171), материал: пластик, метод подключения: паяное соединение THR, однопарный Ethernet
Технические характеристики
| Тип продукта | Разъем для передачи данных (сторона устройства) |
|---|
| Тип | SPE |
|---|
| Количество позиций | 2 |
|---|
| Профиль подключения | ОНП М8 |
|---|
| Тип упаковки | Лента и катушка |
|---|
| Количество слотов | 1 |
|---|
| Экранированный | да |
|---|
| Тип резьбы | М8 |
|---|
| Категория перенапряжения | я |
|---|
| Степень загрязнения | 2 |
|---|
| Номинальное напряжение (III/2) | 72 В постоянного тока |
|---|
| Номинальное импульсное напряжение | 2250 В постоянного тока |
|---|
| Номинальное импульсное напряжение (III/2) | 1500 В |
|---|
| Номинальное импульсное напряжение | 1000 В постоянного тока |
|---|
| Номинальный ток | 4 А |
|---|
| Диапазон частот | 5 Гц ... 500 Гц |
|---|
| Сопротивление изоляции | > 1 ТОм |
|---|
| Контактное сопротивление | 20 мОм (согласно IEC 63171) |
|---|
| Среда передачи | Медь |
|---|
| Скорость передачи | 10 Гбит/с |
|---|
| Характеристики трансмиссии (категория) | КАТ B (ИСО/МЭК 63171) |
|---|
| Скорость передачи | 1 Гбит/с |
|---|
| Передача энергии | PoDL |
|---|
| Частота передачи | 600,00 МГц |
|---|
| Способ подключения | THR паяное соединение |
|---|
| Момент затяжки запорного механизма | 0,20 Нм |
|---|
| Тип/категория сигнала | Однопарный Ethernet CAT B (ISO/IEC 63171), 10 Гбит/с |
|---|
| Ширина | 10,1 мм |
|---|
| Высота | 24 мм |
|---|
| Длина | 14,5 мм |
|---|
| Установленная высота | 21,50 мм |
|---|
| Ориентация на печатную плату | 180.00 ° |
|---|
| Материал | ЛКП |
|---|
| Класс воспламеняемости согласно UL 94. | В0 |
|---|
| Материал корпуса | Пластик |
|---|
| Материал поверхности корпуса | ЛКП |
|---|
| Контактный материал | Медный сплав |
|---|
| Материал контактной поверхности | Золото |
|---|
| Тип | Заглушка SPE, прямая, 2-позиционная |
|---|
| Количество позиций | 2 |
|---|
| Тип/категория сигнала | Однопарный Ethernet, 1 Гбит/с (в соответствии с IEEE 802.3 bp) |
|---|
| Циклы установки/извлечения | > 750 |
|---|
| Сопротивление изоляции | > 500 МОм |
|---|
| Материал корпуса | Металл |
|---|
| Контакт с материалом | CuSn |
|---|
| Материал контактной поверхности | Ау |
|---|
| Цвет (корпус) | цвет никеля |
|---|
| Класс воспламеняемости согласно UL 94. | В0 |
|---|
| Степень защиты | IP20 |
|---|
| Температура окружающей среды (рабочая) | -40 °С ... 85 °С |
|---|
| Тип/категория сигнала | Однопарный Ethernet CAT B (ISO/IEC 63171), 10 Гбит/с |
|---|
| Испытательное напряжение ядро/ядро | 1000 В постоянного тока |
|---|
| Испытательное напряжение Сердечник/Экран | 2250,00 В постоянного тока |
|---|
| Без галогенов | да |
|---|
| Устойчивость к маслу | да |
|---|
| Огнестойкость | да |
|---|
| Циклы установки/извлечения | >= 100 |
|---|
| Усилие вставки на сигнальный контакт | < 30,00 Н (согласно IEC 63171) |
|---|
| Сила извлечения на сигнальный контакт | < 30 Н (согласно IEC 63171) |
|---|
| Момент затяжки запорного механизма | 0,20 Нм |
|---|
| Степень защиты | IP65/IP67 (в сочетании с резьбовым соединением корпуса M8) |
|---|
| Температура окружающей среды (рабочая) | -40 °С ... 85 °С |
|---|
| Температура окружающей среды (хранение/транспортировка) | -40 °С ... 85 °С |
|---|
| Устойчивость к маслу | да |
|---|
| Спецификация | МЭК 63171 |
|---|
| Холодный стресс | -40°С |
|---|
| Термический стресс | 85°С |
|---|
| Коррозионный стресс | МЭК 60512-11-7 |
|---|
| Спецификация | МЭК 60068-2-6 |
|---|
| Частота | 5-500 Гц |
|---|
| Скорость развертки | 1 октава/мин |
|---|
| Амплитуда | 0,75 мм |
|---|
| Ускорение | 100 м/с2 |
|---|
| Продолжительность теста | 20 с |
|---|
| Спецификация | МЭК 60068-2-27 |
|---|
| Ускорение | 500 м/с2 |
|---|
| Количество ударов в каждом направлении | 18 |
|---|
| Спецификация | МЭК 60999-1 |
|---|
| Огнестойкость | да |
|---|
| Устойчивость к маслу | да |
|---|
| Тип крепления | Монтаж на печатной плате |
|---|
| Процесс | Перекомпоновка |
|---|
| Уровень чувствительности к влаге | МСЛ 1 |
|---|
| Циклы пайки в процессе оплавления | 3 |
|---|
| Номер позиции | 1163793 |
|---|
| Упаковочная единица | 100 шт. |
|---|
| Минимальный объем заказа | 100 шт. |
|---|
| Ключ продаж | АЕ |
|---|
| Ключ продукта | АБНБДА |
|---|
| GTIN | 4063151176617 |
|---|
| Вес за штуку (включая упаковку) | 5,75 г |
|---|
| Вес за штуку (без упаковки) | 1965 г |
|---|
| Номер таможенного тарифа | 85366930 |
|---|
| Страна происхождения | DE |
|---|
| ЭКЛАСС-13.0 | 27440110 |
|---|
| ЭКЛАСС-15.0 | 27440110 |
|---|
| Соответствует требованиям ЕС RoHS к веществам | Да (Нет exemptions) |
|---|
| Экологичный период использования (EFUP) | EFUP-E Нет hazardous substances above the limits |
|---|
| Вещество-кандидат REACH (№ CAS) | Нет substance above 0.1 wt% |
|---|
