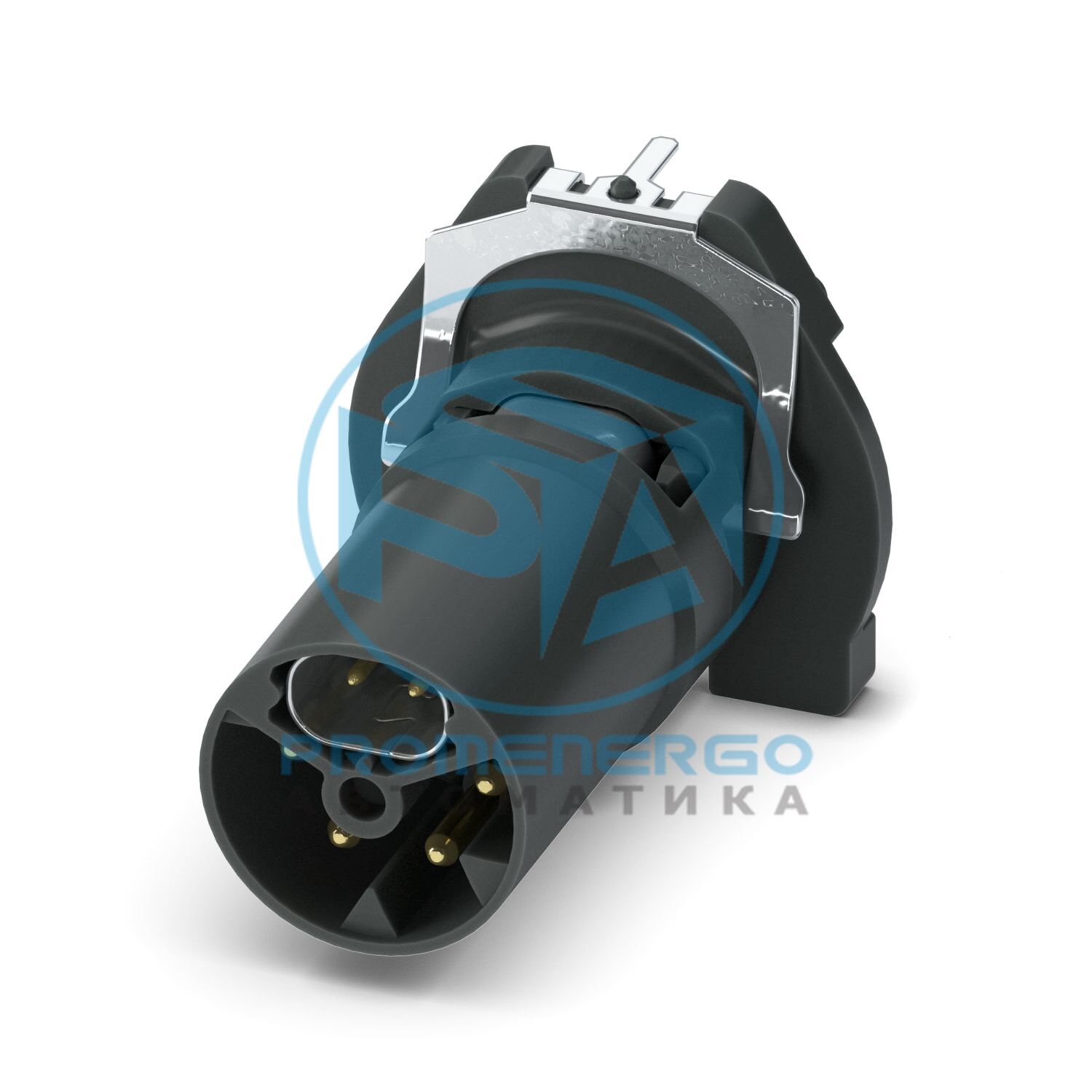

SPE-T1-M12HC2MSM-180 - разъем SPE для печатной платы
SPE-T1-M12HC2MSM-180 - разъем SPE для печатной платы
Разъем SPE для печатной платы, количество контактов: 7, CAT B (ISO/IEC 63171), материал: LCP, метод подключения: пайка THR
Технические характеристики
Примечания по эксплуатации
Указанные электрические и механические данные предполагают, что пара разъемов правильно зафиксирована и установлена. Если разъем разблокирован и существует опасность загрязнения, разъем необходимо закрыть защитным колпачком > IP54. Также необходимо учитывать влияние многожильных проводов, кабелей или печатных плат.
Тип продукта
Разъем для передачи данных (сторона устройства)
Семейство продуктов
SPE
Количество позиций
7
Профиль подключения
Кодирование типа II
Тип упаковки
Лента и катушка
[Ш] ширина ленты
44,00 мм
[А] диаметр катушки
330,00 мм
[W2] Габаритные размеры катушки
50,40 мм
Количество слотов
1
Экранированный
да
Номинальное импульсное напряжение
1,5 кВ постоянного тока
Сопротивление изоляции
< 100 МОм
Номинальное напряжение U N
50 В (МЭК 63171-7)
Номинальный ток I Н
2 А (контакты данных)
Контактное сопротивление
< 100 мОм (экранированный контакт)
Передача энергии
1 кВт Силовой контакт
Частота передачи
600,00 МГц
Способ подключения
THR паяное соединение
Ширина
15,15 мм
Высота
23,5 мм
Длина
15,75 мм
Установленная высота
21,30 мм
Ориентация на печатную плату
180.00 °
Класс воспламеняемости согласно UL 94.
В0
Материал корпуса
ЛКП
Контактный материал
Медный сплав
Материал контактной поверхности
Ни/Ау
Испытательное напряжение Сердечник/Экран
840,00 В переменного тока (силовой контакт)
Без галогенов
да
Огнестойкость
УЛ 94 В0
Циклы установки/извлечения
>= 100
Усилие вставки на сигнальный контакт
< 45,00 Н (согласно IEC 63171)
Сила извлечения на сигнальный контакт
< 45 Н (согласно IEC 63171)
Степень защиты (при подключении к сети)
IP65/IP67
Степень защиты (не подключен)
IP20
Температура окружающей среды (рабочая)
-40 °С ... 90 °С
