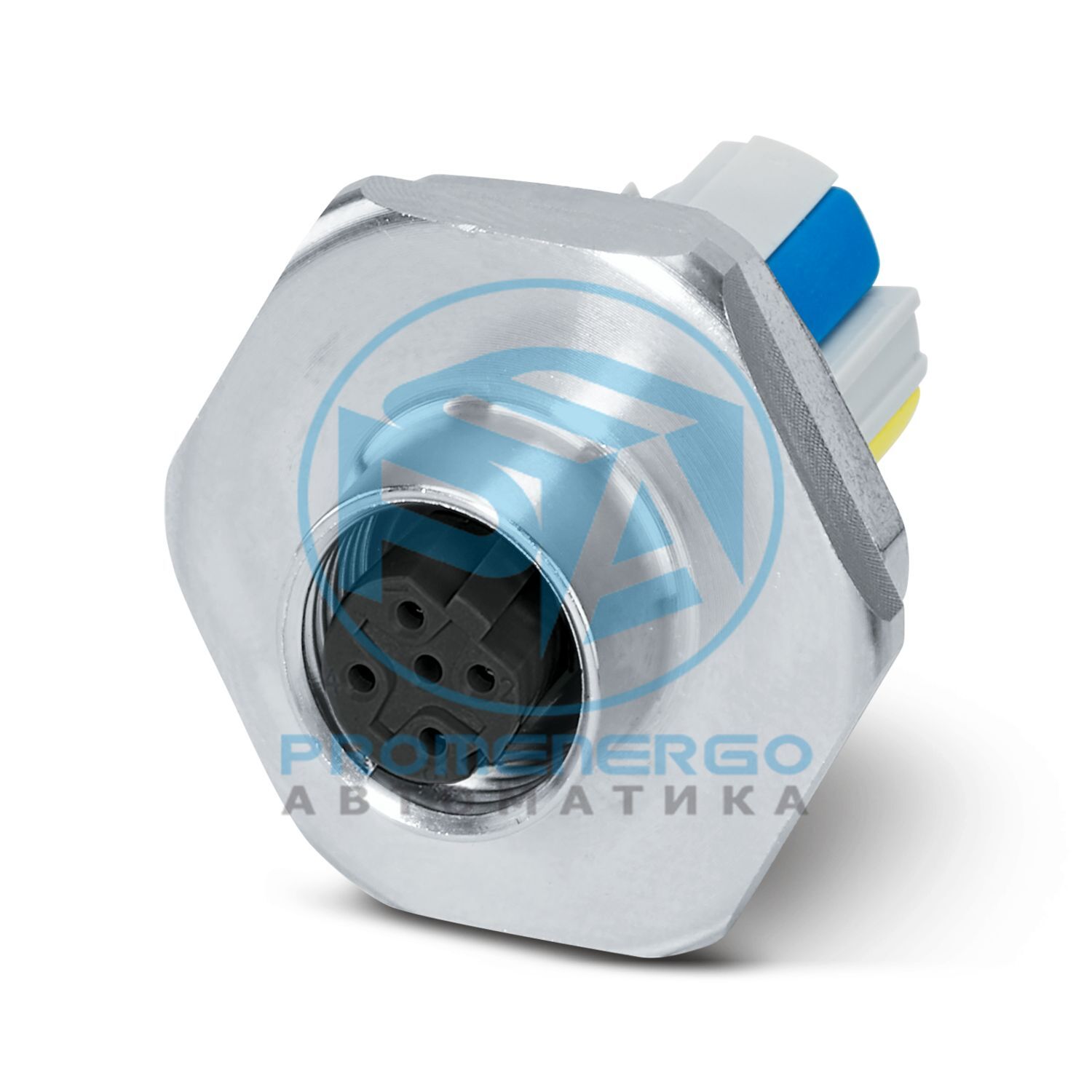

SACC-E-M12FSD-4PL-M20 PN - проходной элемент для панели
SACC-E-M12FSD-4PL-M20 PN - проходной элемент для панели
Проход в панель, PROFINET, 4-позиционный, Розетка прямая M12, код: D, Передний монтаж, M20 x 1,5, Пружинное соединение Push-lock, материал накатанной гайки: Латунь, никелированная, Плоская гайка в комплекте
Технические характеристики
Примечание по сборке
ПРИМЕЧАНИЕ. При прокладке кабелей соблюдайте допустимые радиусы изгиба, так как степень защиты может оказаться под угрозой, если изгибающие усилия будут слишком высокими. Уменьшите механические нагрузки перед разъемом, например, используя кабельные стяжки.
Примечания по эксплуатации
Указанные электрические и механические данные предполагают, что пара разъемов правильно зафиксирована и установлена. Если разъем разблокирован и существует опасность загрязнения, разъем необходимо закрыть защитным колпачком > IP54. Также необходимо учитывать влияние многожильных проводов, кабелей или печатных плат.
Общий
This product corresponds to the PROFINET Cabling and Interconnection Technology Guideline for PROFINET regulations, version 2.00, order no: 2.252, Chapter 8.2 Разъёмs for Outside Environment (Balanced cabling)
Момент затяжки
0,4 Нм (разъем М12)
Тип продукта
Круглые разъемы (со стороны устройства)
Количество позиций
4
Количество кабельных выводов
1
Кодирование
Д
Кабельный вывод
прямой
Категория перенапряжения
II
Степень загрязнения
3
Габаритный чертеж
Длина
19,2 мм
Диаметр отверстия
20,4 мм +0,1 мм
Диаметр корпуса
29 мм
Материал
PA 6 (Рычаг управления)
Класс воспламеняемости согласно UL 94.
В0
Материал уплотнения
НБР
Материал корпуса ручки
Латунь, никелированная
Контактный материал
CuSn
Материал контактной поверхности
Ни/Ау
Материал контактного носителя
ПА 6.6
Материал для винтового соединения
Латунь, никелированная
Номинальное импульсное напряжение
1,5 кВ
Контактное сопротивление
<= 5 мОм
Сопротивление изоляции
>= 100 МОм
Номинальное напряжение U N
48 В переменного тока
Номинальный ток I Н
4 А (2 А при использовании проводников 0,14 мм2)
Способ подключения
Пружинное соединение Push-lock
Тип контактного соединения
Розетка
Сечение соединения
0,14 мм2 ... 0,75 мм2 (без наконечника)
Сечение соединения AWG
26...18 (без втулки)
Длина зачистки отдельного провода
7 мм
Момент затяжки
0,4 Нм (разъем М12)
Циклы установки/извлечения
>= 100
Дизайн головы
Розетка
Головной кабельный вывод
прямой
Тип резьбы головы
М12
Кодирование
Д
Тип/категория сигнала
ПРОФИНЕТ
Длина зачистки отдельного провода
7 мм
Степень защиты
IP67
Температура окружающей среды (при эксплуатации) (вилка/гнездо)
