VS-08-M12MR-10G-P SCO - Разъем для передачи данных
VS-08-M12MR-10G-P SCO - Разъем для передачи данных

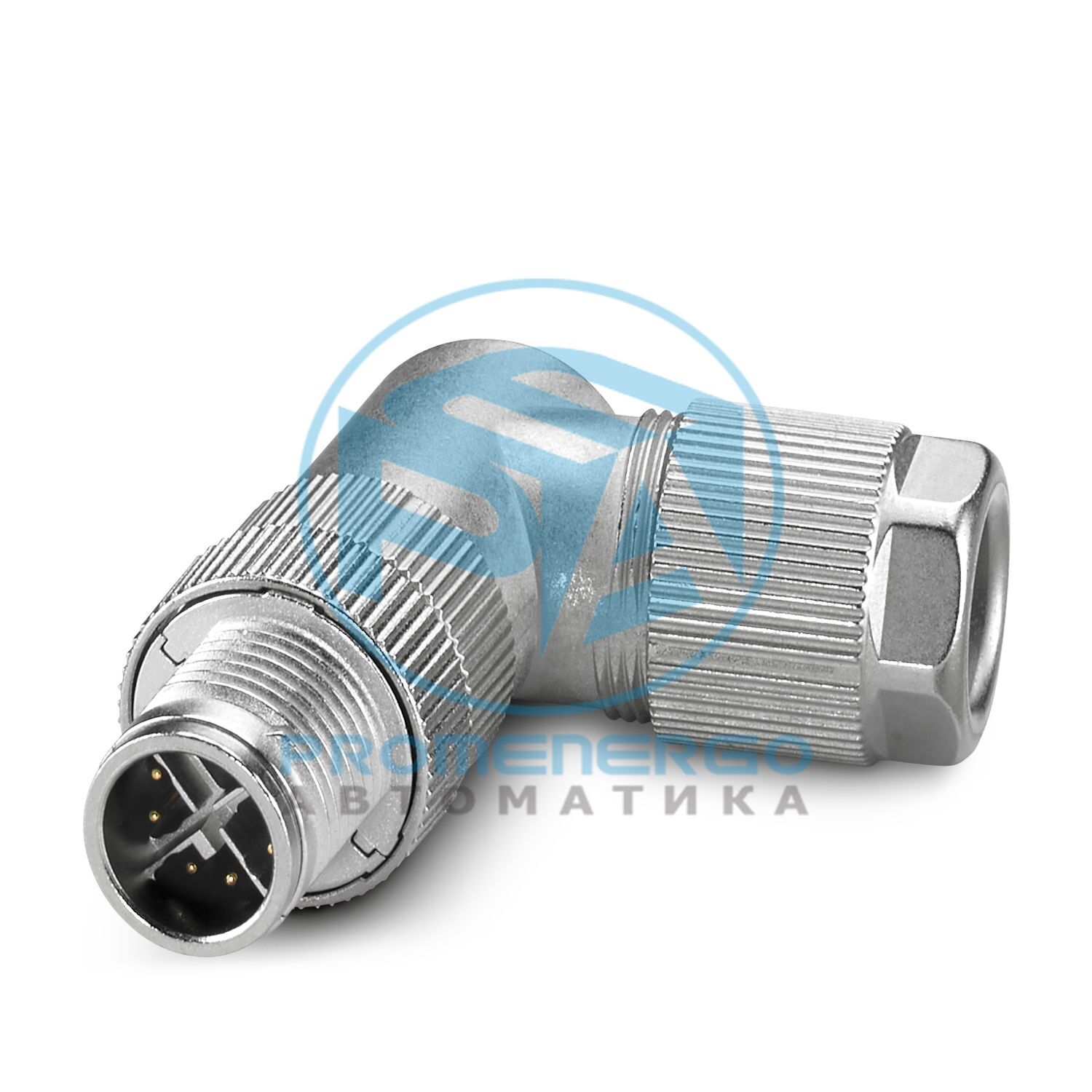

Разъем для передачи данных, Ethernet CAT6 A (10 Гбит/с), 8-полюсный, экранированный, Угловой штекер M12 SPEEDCON, кодирование: X, быстрое соединение Piercecon(R), материал накатанной гайки: цинковое литье под давлением, никелированное, внешний диаметр кабеля 4 мм ... 8 мм
Технические характеристики
Примечание по сборке
ПРИМЕЧАНИЕ. При прокладке кабелей соблюдайте допустимые радиусы изгиба, так как степень защиты может оказаться под угрозой, если изгибающие усилия будут слишком высокими. Уменьшите механические нагрузки перед разъемом, например, используя кабельные стяжки.
Примечание по сборке
Расположение контактов разъема можно повернуть на 90° по отношению к кабельному отводу.
Тип продукта
Круглый разъем (со стороны кабеля)
Приложение
Данные
Количество позиций
8
Количество кабельных выводов
1
Экранированный
да
Кодирование
Х
Кабельный вывод
угловой
Категория перенапряжения
II
Степень загрязнения
3
Габаритный чертеж
Длина
42 мм
Размер ключа, накидная гайка
13 мм
Внешний диаметр
4 мм... 8 мм
Диаметр корпуса
15 мм
Класс воспламеняемости согласно UL 94.
В0
Материал уплотнения
НБР
Материал корпуса ручки
Цинк, отлитый под давлением, никелированный
Контактный материал
CuSn
Материал контактной поверхности
Ни/Ау
Материал контактного носителя
ПП
Материал для винтового соединения
Цинк, отлитый под давлением, никелированный
Способ подключения
Быстрое соединение Piercecon(R)
Сечение соединения
0,14 мм2 ... 0,14 мм2 (гибкий)
Сечение соединения AWG
26 (гибкий)
Момент затяжки
0,4 Нм (накатка М12)
Номинальное импульсное напряжение
0,8 кВ
Контактное сопротивление
<= 10 мОм
Сопротивление изоляции
>= 100 МОм
Номинальное напряжение U N
48 В переменного тока
Номинальный ток I Н
0,5 А (30 Вт)
Скорость передачи
10 Гбит/с
Циклы установки/извлечения
>= 100
Дизайн головы
Затыкать
Головной кабельный вывод
угловой
Тип резьбы головы
М12
Тип фиксации головы
СКИДКОН
Кодирование
Х
Тип/категория сигнала
Ethernet CAT6 A (IEC 11801), 10 Гбит/с
Степень защиты
IP65
Температура окружающей среды (при эксплуатации) (вилка/гнездо)
