SACC-M12MSD-4CT-CM SH PN - разъем для передачи данных
SACC-M12MSD-4CT-CM SH PN - разъем для передачи данных

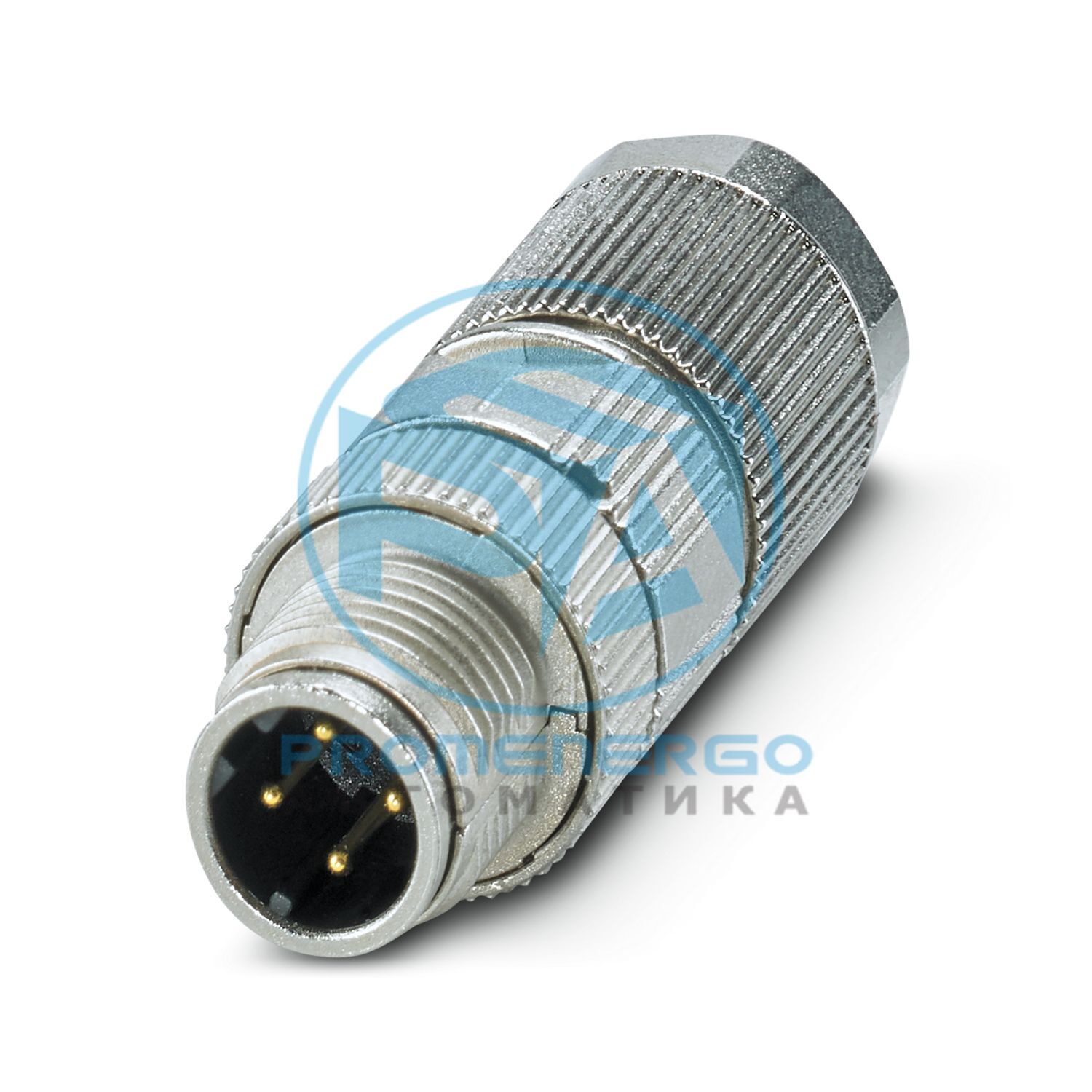

Разъем для передачи данных, PROFINET CAT5 (100 Мбит/с), 4-полюсный, экранированный, Штекер прямой M12, кодирование: D, Обжимное соединение, материал накатанной гайки: Цинковое литье под давлением, луженое, внешний диаметр кабеля 4,5 мм ... 7,5 мм, без обжимных контактов
Технические характеристики
Общий
This product corresponds to the PROFINET Cabling and Interconnection Technology Guideline for PROFINET regulations, version 2.00, order no: 2.252, Chapter 8.2 Разъёмs for Outside Environment (Balanced cabling)
Примечание по сборке
ПРИМЕЧАНИЕ. При прокладке кабелей соблюдайте допустимые радиусы изгиба, так как степень защиты может оказаться под угрозой, если изгибающие усилия будут слишком высокими. Уменьшите механические нагрузки перед разъемом, например, используя кабельные стяжки.
Примечание по сборке
Контакты можно закрепить и отсоединить без инструментов.
Тип продукта
Круглый разъем (со стороны кабеля)
Приложение
Данные
Количество позиций
4
Количество кабельных выводов
1
Экранированный
да
Кодирование
Д
Кабельный вывод
прямой
Категория перенапряжения
II
Степень загрязнения
3
Габаритный чертеж
Длина
43 мм
Размер ключа, накидная гайка
15 мм
Размер ключа, контргайка
14 мм
Внешний диаметр
4,5 мм...7,5 мм
Диаметр корпуса
16 мм
Класс воспламеняемости согласно UL 94.
В0
Материал уплотнения
ФКМ
Материал корпуса ручки
Цинк, отлитый под давлением, никелированный
Материал контактного носителя
ПА 6.6
Материал для винтового соединения
Цинк, отлитый под давлением, луженый
Стандарты/правила
ПА 6.6
Способ подключения
Обжимное соединение
Сечение соединения
0,14 мм2 ... 1 мм2 (гибкий)
Сечение соединения AWG
26...18 (гибкий)
Длина зачистки отдельного провода
4 мм +0,5 мм
Момент затяжки
0,4 Нм (накатка М12)
Контакт | Цвет (обозначение сигнала) | Контакт (необязательно)
1 = ДА
Номинальное импульсное напряжение
2,5 кВ
Сопротивление изоляции
>= 100 МОм
Номинальное напряжение U N
48 В переменного тока
Номинальный ток I Н
4 А
Скорость передачи
100 Мбит/с
Циклы установки/извлечения
>= 100
Дизайн головы
Затыкать
Головной кабельный вывод
прямой
Тип резьбы головы
М12
Кодирование
Д
Тип/категория сигнала
PROFINET CAT5 (IEC 11801), 100 Мбит/с
Длина зачистки отдельного провода
4 мм +0,5 мм
Степень защиты
IP65
Температура окружающей среды (при эксплуатации) (вилка/гнездо)
-40 °C ... 85 °C (вилка/розетка)
Температура окружающей среды (сборка)
-5 °С ... 50 °С
Стандарты/правила
PA 6.6: Противопожарная защита в железнодорожном транспорте - наборы требований R22, R23, R24 и R26 в соотв. согласно DIN EN 45545-2 (уровень риска HL1 - HL3)
