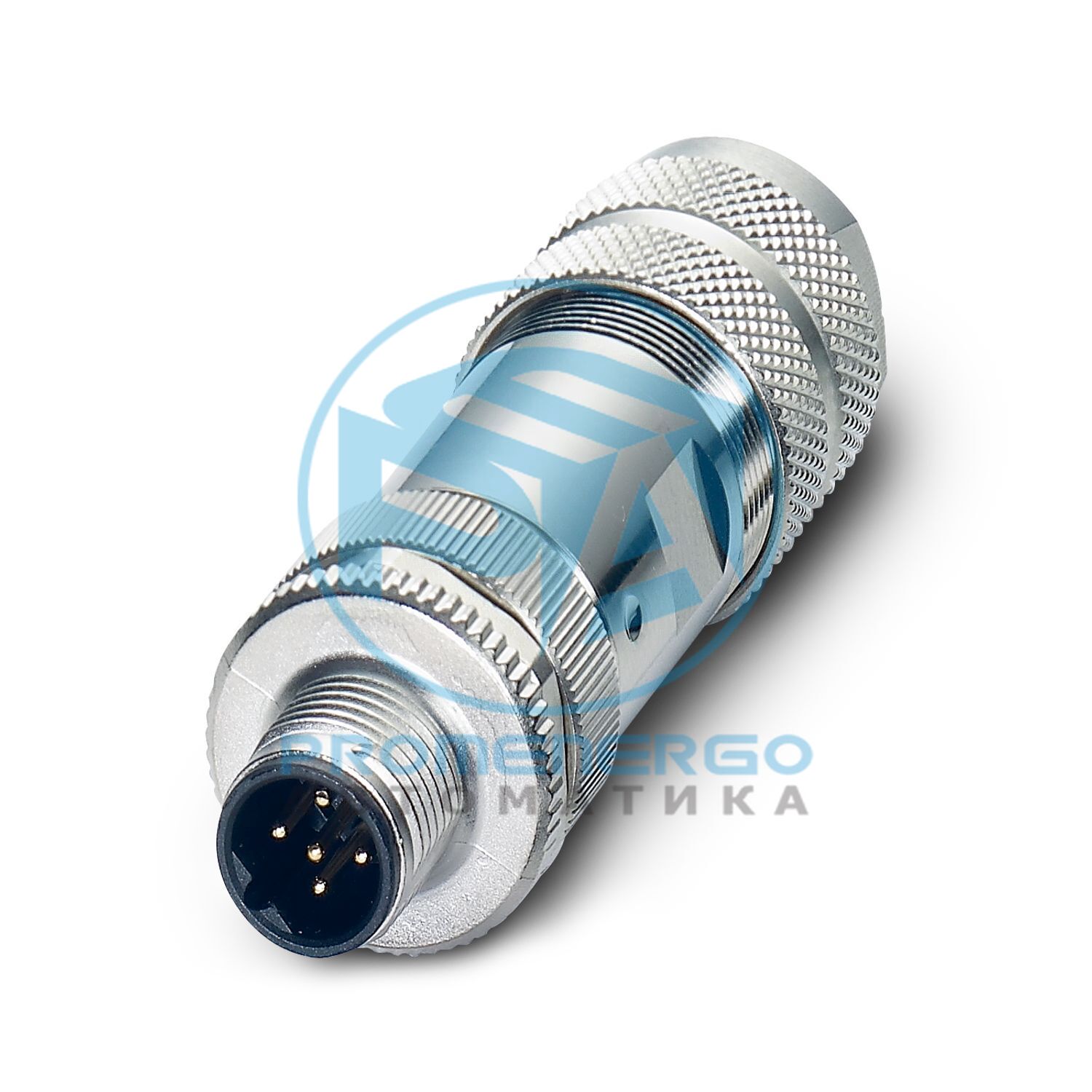

SACC-M12MSB-5CON-PG9 SH XL PB - разъем для передачи данных
SACC-M12MSB-5CON-PG9 SH XL PB - разъем для передачи данных
Разъем для передачи данных, PROFIBUS, INTERBUS, 5-полюсный, экранированный, Штекер прямой M12, кодирование: B, Винтовое соединение, материал накатанной гайки: Цинковое литье под давлением, никелированное, кабельный ввод Pg11, внешний диаметр кабеля 8 мм ... 10 мм
Технические характеристики
Примечание по сборке
ПРИМЕЧАНИЕ. При прокладке кабелей соблюдайте допустимые радиусы изгиба, так как степень защиты может оказаться под угрозой, если изгибающие усилия будут слишком высокими. Уменьшите механические нагрузки перед разъемом, например, используя кабельные стяжки.
Тип продукта
Круглый разъем (со стороны кабеля)
Приложение
Данные
Количество позиций
5
Количество кабельных выводов
1
Экранированный
да
Кодирование
Б
Кабельный вывод
прямой
Винтовое соединение Pg
стр. 11
Категория перенапряжения
II
Степень загрязнения
3
Габаритный чертеж
Длина
62 мм
Размер ключа, накидная гайка
16 мм
Внешний диаметр
8 мм... 10 мм
Диаметр корпуса
20,2 мм
Класс воспламеняемости согласно UL 94.
В0
Материал уплотнения
НБР
Материал корпуса ручки
Цинк, отлитый под давлением, никелированный
Контактный материал
CuZn
Материал контактной поверхности
Ау
Материал контактного носителя
Пенсильвания
Материал для винтового соединения
Цинк, отлитый под давлением, никелированный
Способ подключения
Винтовое соединение
Сечение соединения
0,25 мм2 ... 0,75 мм2 (без наконечника)
Сечение соединения AWG
24...18 (без наконечника)
Длина зачистки отдельного провода
5 мм
Момент затяжки
0,4 Нм (накатка М12)
Номинальное импульсное напряжение
1,5 кВ
Контактное сопротивление
<= 3 мОм
Сопротивление изоляции
>= 100 МОм
Номинальное напряжение U N
48 В переменного тока
Номинальный ток I Н
4 А
Циклы установки/извлечения
>= 100
Дизайн головы
Затыкать
Головной кабельный вывод
прямой
Тип резьбы головы
М12
Кодирование
Б
Тип/категория сигнала
ПРОФИБУС
Длина зачистки отдельного провода
5 мм
Степень защиты
IP67
Температура окружающей среды (при эксплуатации) (вилка/гнездо)
-40 °C ... 85 °C (вилка/розетка)
Стандартное обозначение
Разъем М12
Стандарты/спецификации
МЭК 61076-2-101
Номер позиции
1401096
Упаковочная единица
1 шт.
Минимальный объем заказа
1 шт.
Ключ продаж
ИИ
Ключ продукта
AF2CBA
GTIN
4046356523349
Вес за штуку (включая упаковку)
54 г
Вес за штуку (без упаковки)
55,01 г
Номер таможенного тарифа
85366990
Страна происхождения
ХУ
ЭКЛАСС-13.0
27440116
ЭКЛАСС-15.0
27440116
ЭТИМ 10.0
EC002635
СПСК 21.0
39121400
Соответствует требованиям ЕС RoHS к веществам
Да
Освобождение
6(с)
Экологичный период использования (EFUP)
EFUP-50 Таблицу декларации RoHS для Китая, связанную с изделием, можно найти в области загрузки соответствующей статьи в разделе «Декларация производителя». Для всех изделий с EFUP-E таблица декларации RoHS для Китая не выдается и не требуется.
