SACC-M12MRB-3PL SH PB - Разъем для передачи данных
SACC-M12MRB-3PL SH PB - Разъем для передачи данных

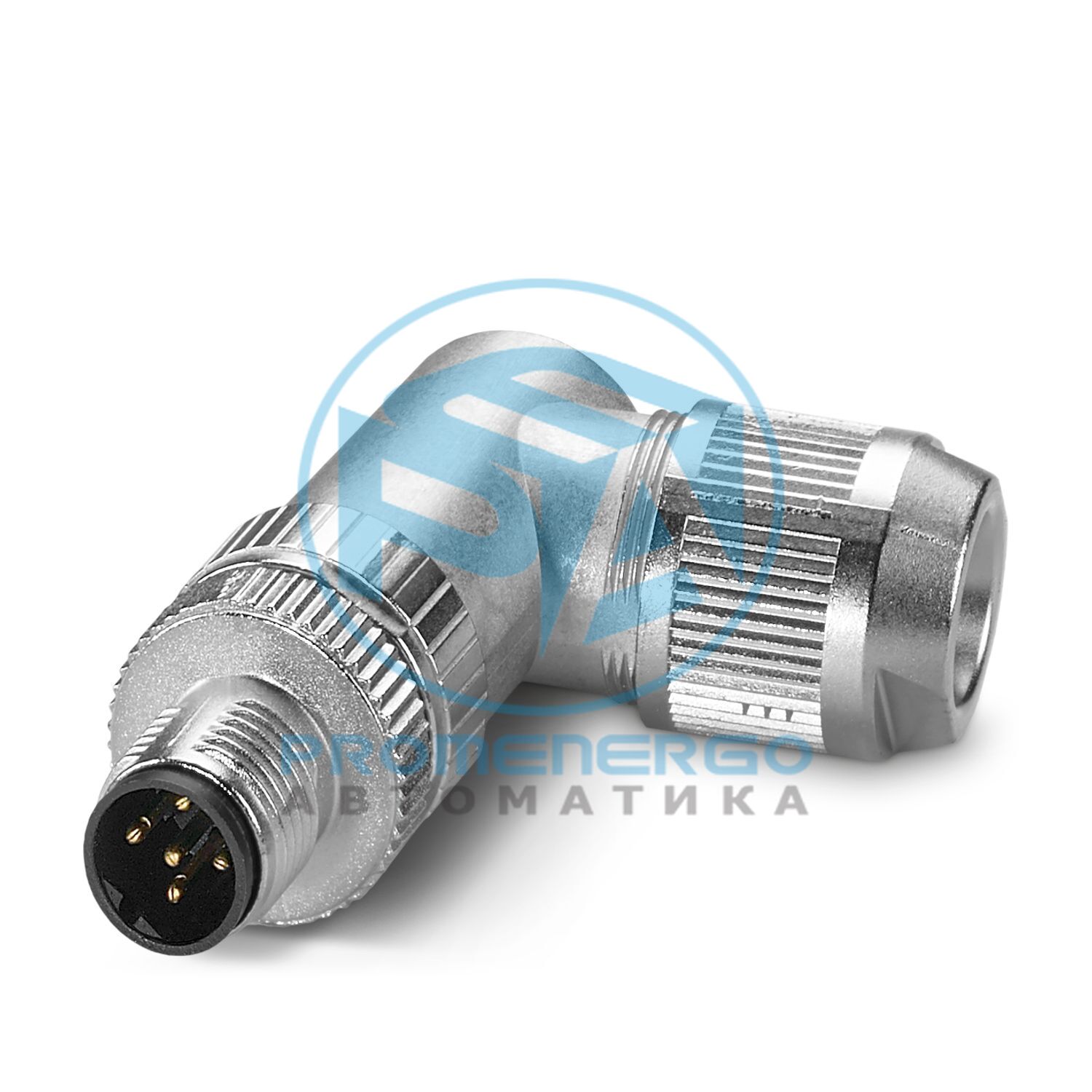

Разъем для передачи данных, PROFIBUS DP (12 Мбит/с), 3-полюсный, экранированный, Угловой штекер M12, кодирование: B, Пружинное соединение Push-lock, материал накатанной гайки: Цинковое литье под давлением, никелированное покрытие, Внешний диаметр кабеля 4 мм ... 8 мм
Технические характеристики
Примечание по сборке
ПРИМЕЧАНИЕ. При прокладке кабелей соблюдайте допустимые радиусы изгиба, так как степень защиты может оказаться под угрозой, если изгибающие усилия будут слишком высокими. Уменьшите механические нагрузки перед разъемом, например, используя кабельные стяжки.
Примечание по сборке
Расположение контактов разъема можно повернуть на 45° по отношению к кабельному отводу.
Тип продукта
Круглый разъем (со стороны кабеля)
Приложение
Данные
Количество позиций
3
Количество кабельных выводов
1
Экранированный
да
Кодирование
Б
Кабельный вывод
угловой
Категория перенапряжения
II
Степень загрязнения
3
Габаритный чертеж
Длина
50 мм
Внешний диаметр
4 мм... 8 мм
Диаметр корпуса
19 мм
Материал
TPE-U (Зажимная клетка, вес: 1,1 г)
Класс воспламеняемости согласно UL 94.
В0
Материал уплотнения
НБР
Материал корпуса ручки
Цинк, отлитый под давлением, никелированный
Контактный материал
CuSn
Материал контактной поверхности
Ни/Ау
Материал контактного носителя
ПА 6.6
Материал для винтового соединения
Цинк, отлитый под давлением, никелированный
Стандарты/правила
ПА 6.6
Способ подключения
Пружинное соединение Push-lock
Сечение соединения
0,14 мм2 ... 0,75 мм2 (без наконечника)
Сечение соединения AWG
26...18 (без втулки)
Длина зачистки отдельного провода
7 мм
Момент затяжки
0,4 Нм (накатка М12)
Контакт | Цвет (обозначение сигнала) | Контакт (необязательно)
2 = ЗН (А)
Номинальное импульсное напряжение
1,5 кВ
Контактное сопротивление
<= 5 мОм
Сопротивление изоляции
>= 100 МОм
Номинальное напряжение U N
48 В переменного тока
Номинальный ток I Н
4 А (2 А при использовании проводников 0,14 мм2)
Скорость передачи
12 Мбит/с
Циклы установки/извлечения
>= 100
Дизайн головы
Затыкать
Головной кабельный вывод
угловой
Тип резьбы головы
М12
Кодирование
Б
Тип/категория сигнала
PROFIBUS DP, 12 Мбит/с
Длина зачистки отдельного провода
7 мм
Степень защиты
IP65
Температура окружающей среды (при эксплуатации) (вилка/гнездо)
-40 °C ... 85 °C (вилка/розетка)
Стандарты/правила
PA 6.6: Противопожарная защита в железнодорожном транспорте - наборы требований R22, R23, R24, R25 и R26 в соотв. согласно DIN EN 45545-2 (уровень риска HL1 - HL3)
