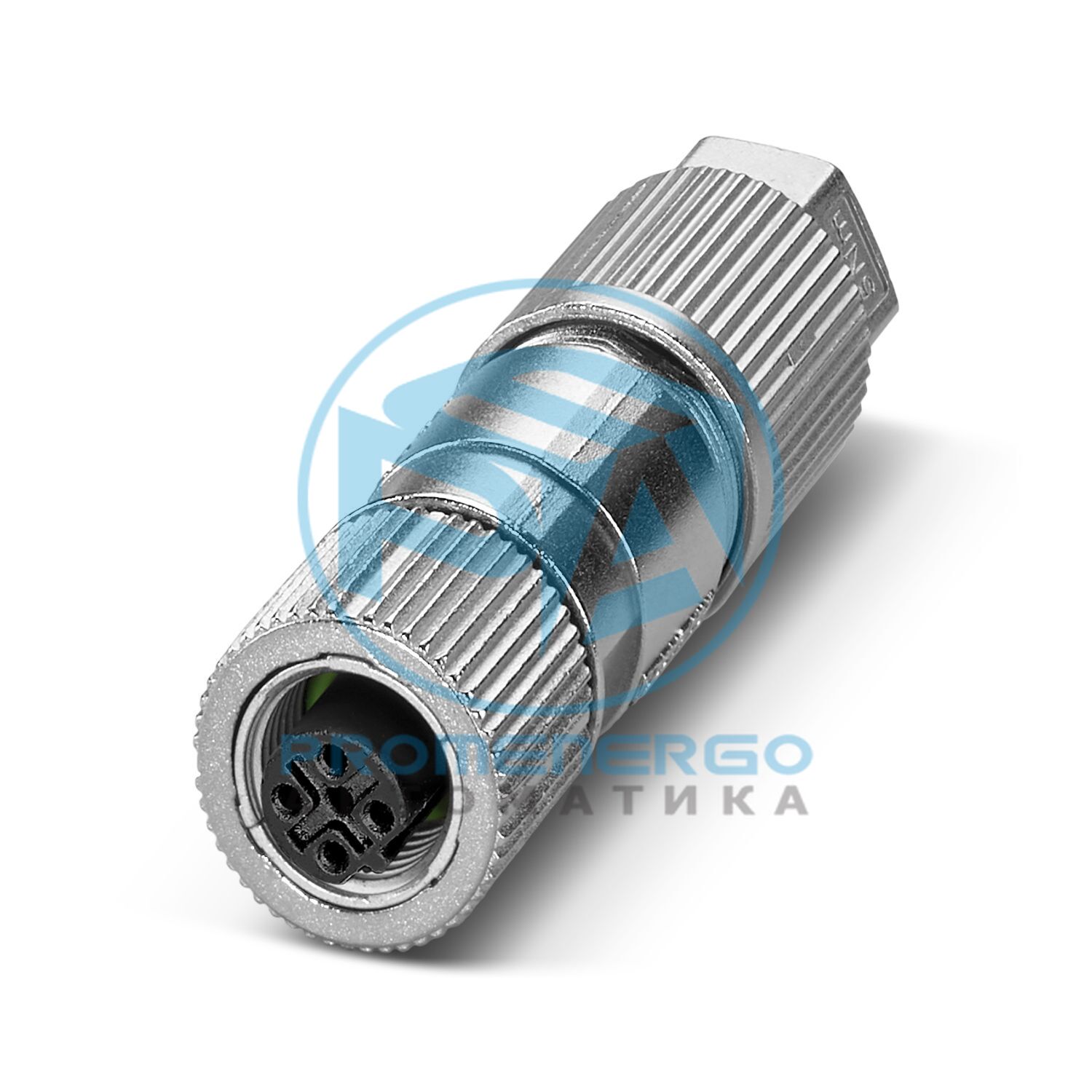

SACC-M12FSB-2QO SH PB - разъем для передачи данных
SACC-M12FSB-2QO SH PB - разъем для передачи данных
Разъем для передачи данных, PROFIBUS (12 Мбит/с), 2-полюсн., безгалогеновый, экранированный, Гнездо прямое M12, кодировка: B, Соединение со смещением изоляции, материал накатанной гайки: Цинковое литье под давлением, никелированное, внешний диаметр кабеля 5 мм ... 9,7 мм
Технические характеристики
Примечание по сборке
ПРИМЕЧАНИЕ. При прокладке кабелей соблюдайте допустимые радиусы изгиба, так как степень защиты может оказаться под угрозой, если изгибающие усилия будут слишком высокими. Уменьшите механические нагрузки перед разъемом, например, используя кабельные стяжки.
Тип продукта
Круглый разъем (со стороны кабеля)
Приложение
Данные
Количество позиций
2
Количество кабельных выводов
1
Экранированный
да
Кодирование
Б
Кабельный вывод
прямой
Категория перенапряжения
II
Степень загрязнения
3
Габаритный чертеж
Длина
57 мм
Размер ключа, накидная гайка
15 мм
Внешний диаметр
5 мм...9,7 мм
Диаметр корпуса
19 мм
Класс воспламеняемости согласно UL 94.
В0
Материал уплотнения
НБР
Материал корпуса ручки
Цинк, отлитый под давлением, никелированный
Контактный материал
CuSn
Материал контактной поверхности
Ни/Ау
Материал контактного носителя
ПА 6.6
Материал для винтового соединения
Цинк, отлитый под давлением, никелированный
Стандарты/правила
ПА 6.6
Материал изоляции проводов
ПВХ/ПЭ/ПП/каучук
Способ подключения
Соединение со сдвигом изоляции
Сечение соединения
0,25 мм2 ... 0,75 мм2 (гибкий)
Сечение соединения AWG
24...18 (гибкий)
Момент затяжки
5 Нм (Нажимная гайка)
Контакт | Цвет (обозначение сигнала) | Контакт (необязательно)
2 = ЗН (А)
Номинальное импульсное напряжение
0,8 кВ
Сопротивление изоляции
>= 100 МОм
Номинальное напряжение U N
48 В переменного тока
Номинальный ток I Н
4 А
Скорость передачи
12 Мбит/с
Циклы установки/извлечения
>= 100
Дизайн головы
Розетка
Головной кабельный вывод
прямой
Тип резьбы головы
М12
Кодирование
Б
Тип/категория сигнала
ПРОФИБУС, 12 Мбит/с
Степень защиты
IP65
Температура окружающей среды (при эксплуатации) (вилка/гнездо)
-40 °C ... 85 °C (вилка/розетка)
Температура окружающей среды (сборка)
-5 °С ... 50 °С
Стандарты/правила
PA 6.6: Противопожарная защита в железнодорожном транспорте - наборы требований R22, R23, R24 и R26 в соотв. согласно DIN EN 45545-2 (уровень риска HL1 - HL3)
