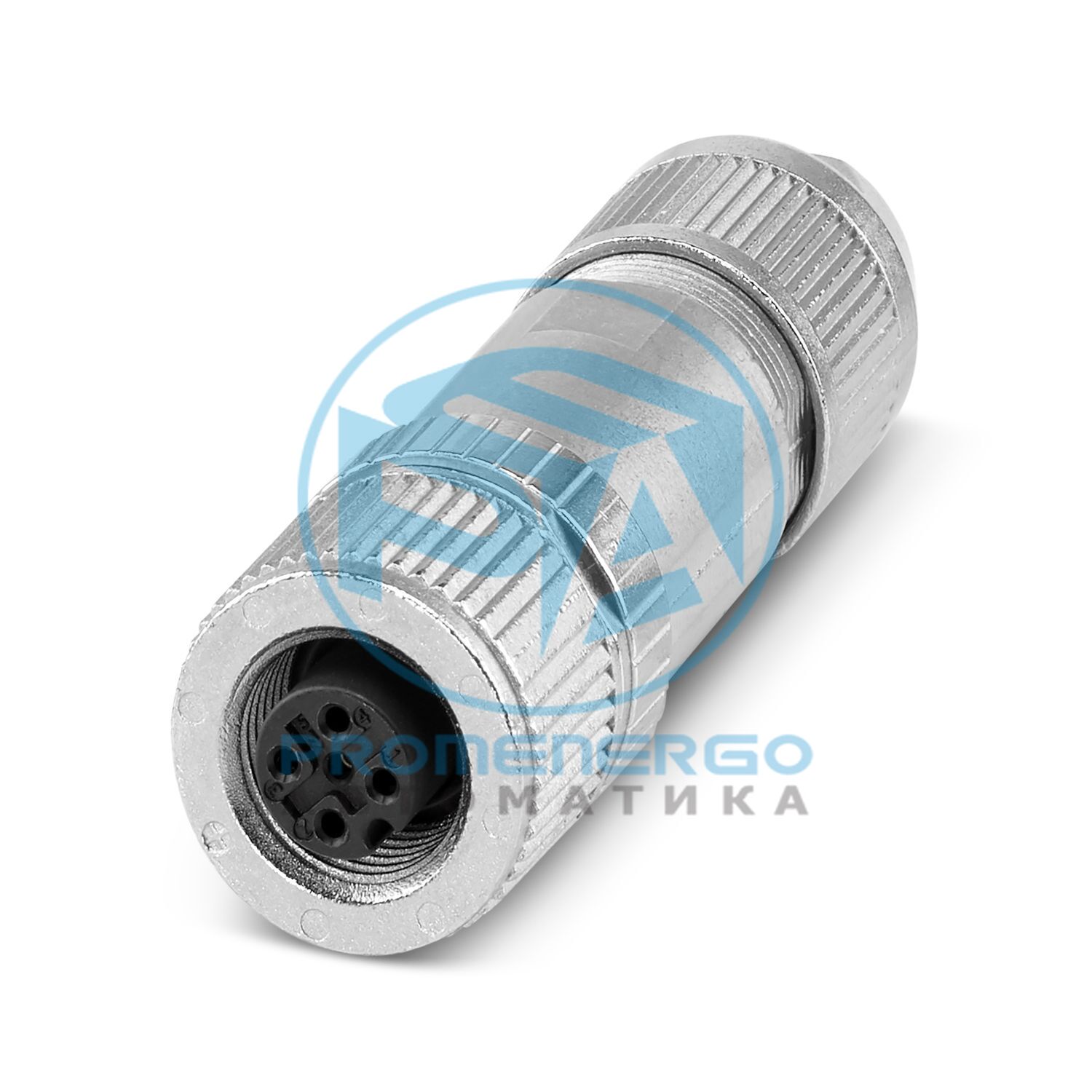

Разъем для передачи данных, CANopen(R), DeviceNet(TM), 5-контактный, экранированный, Гнездо прямое M12, кодирование: A, Пружинное соединение Push-lock, материал накатанной гайки: цинковое литье под давлением, никелированное покрытие, внешний диаметр кабеля 4 мм ... 8 мм
Технические характеристики
Примечание по сборке
ПРИМЕЧАНИЕ. При прокладке кабелей соблюдайте допустимые радиусы изгиба, так как степень защиты может оказаться под угрозой, если изгибающие усилия будут слишком высокими. Уменьшите механические нагрузки перед разъемом, например, используя кабельные стяжки.
Примечание по сборке
Провода можно соединять как с наконечниками, так и без наконечников.
Тип продукта
Круглый разъем (со стороны кабеля)
Приложение
Данные
Количество позиций
5
Количество кабельных выводов
1
Экранированный
да
Кодирование
А
Кабельный вывод
прямой
Категория перенапряжения
II
Степень загрязнения
3
Габаритный чертеж
Длина
59 мм
Внешний диаметр
4 мм... 8 мм
Диаметр корпуса
19 мм
Материал
TPE-U (Зажимная клетка, вес: 1,1 г)
Класс воспламеняемости согласно UL 94.
В0
Материал уплотнения
НБР
Материал корпуса ручки
Цинк, отлитый под давлением, никелированный
Контактный материал
CuSn
Материал контактной поверхности
Ни/Ау
Материал контактного носителя
ПА 6.6
Материал для винтового соединения
Цинк, отлитый под давлением, никелированный
Стандарты/правила
ПА 6.6
Способ подключения
Пружинное соединение Push-lock
Сечение соединения
0,14 мм2 ... 0,75 мм2 (без наконечника)
Сечение соединения AWG
26...18 (без втулки)
Длина зачистки отдельного провода
7 мм
Момент затяжки
0,4 Нм (накатка М12)
Контакт | Цвет (обозначение сигнала) | Контакт (необязательно)
1 = GY (щит)
Номинальное импульсное напряжение
1,5 кВ
Контактное сопротивление
<= 5 мОм
Сопротивление изоляции
>= 100 МОм
Номинальное напряжение U N
48 В переменного тока
Номинальный ток I Н
4 А (2 А при использовании проводников 0,14 мм2)
Циклы установки/извлечения
>= 100
Дизайн головы
Розетка
Головной кабельный вывод
прямой
Тип резьбы головы
М12
Кодирование
А
Тип/категория сигнала
CAНетpen(R)
Длина зачистки отдельного провода
7 мм
Степень защиты
IP65
Температура окружающей среды (при эксплуатации) (вилка/гнездо)
-40 °C ... 85 °C (вилка/розетка)
Стандарты/правила
PA 6.6: Противопожарная защита в железнодорожном транспорте - наборы требований R22, R23, R24, R25 и R26 в соотв. согласно DIN EN 45545-2 (уровень риска HL1 - HL3)
