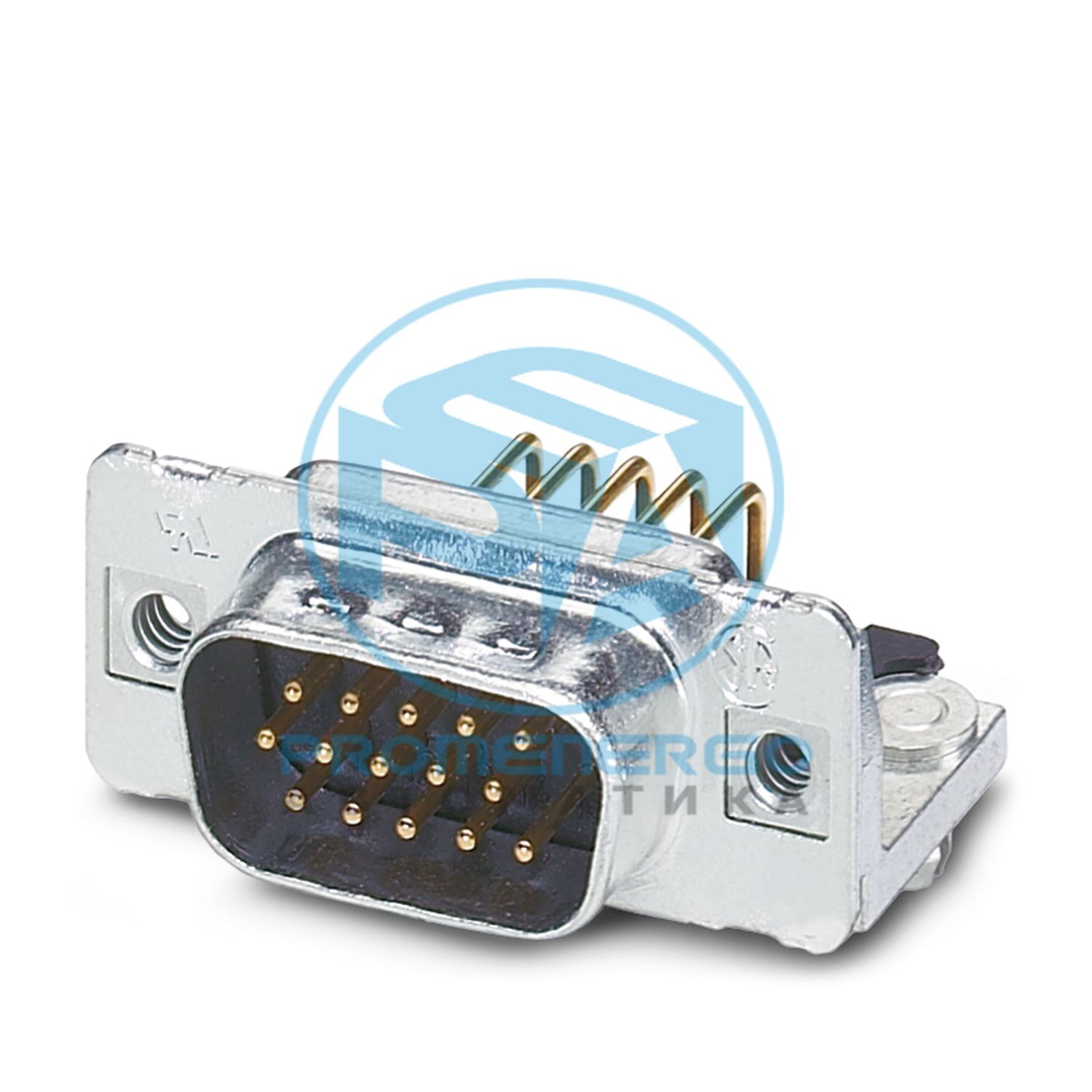

Контактная вставка D-SUB, размер корпуса 1, с 15 сигнальными контактами, тип контактного штифта, для сборки печатной платы, угловая, крепление с резьбой 4-40 UNC и штифтами под пайку, для монтажной рамки на панели VS-09-...
Технические характеристики
Тип продукта
Контактная вставка
Приложение
высокое положение
Тип
D-SUB
Количество позиций
15
Профиль подключения
D-SUB 9
Экранированный
нет
Категория перенапряжения
III
Степень загрязнения
2
Номинальное напряжение в соотв. с МЭК 61076-2-101
250 В
Номинальное напряжение (III/3)
60 В
Номинальное импульсное напряжение
1 кВ
Номинальный ток
3 А (при 20 °C)
Испытательное напряжение
1000 В
Среда передачи
Медь
Способ подключения
подключение к печатной плате
Ширина
21,4 мм
Высота
17,1 мм
Длина
31,19 мм
Класс воспламеняемости согласно UL 94.
В0
Материал корпуса
Сталь, луженая
Контактный материал
Медный сплав
Материал контактной поверхности
Au/Sn
Материал контактного носителя
Термопласты, армированные стекловолокном, UL 94 V0
Циклы установки/извлечения
>= 50
Усилие вставки на сигнальный контакт
<= 3,40 Н
Температура окружающей среды (рабочая)
-55 °С ... 105 °С
Тип крепления
Нитки и штифты для пайки
Номер позиции
1655098
Упаковочная единица
10 шт.
Минимальный объем заказа
10 шт.
Ключ продаж
АЕ
Ключ продукта
АБНКАА
GTIN
4046356029032
Вес за штуку (включая упаковку)
15,13 г
Вес за штуку (без упаковки)
11,1 г
Номер таможенного тарифа
85366990
Страна происхождения
DE
ЭКЛАСС-13.0
27440302
ЭКЛАСС-15.0
27440323
ЭТИМ 10.0
EC001132
СПСК 21.0
39121400
Соответствует требованиям ЕС RoHS к веществам
Да
Освобождение
6(а), 6(а)-I, 6(в)
Экологичный период использования (EFUP)
EFUP-50 Таблицу декларации RoHS для Китая, связанную с изделием, можно найти в области загрузки соответствующей статьи в разделе «Декларация производителя». Для всех изделий с EFUP-E таблица декларации RoHS для Китая не выдается и не требуется.
