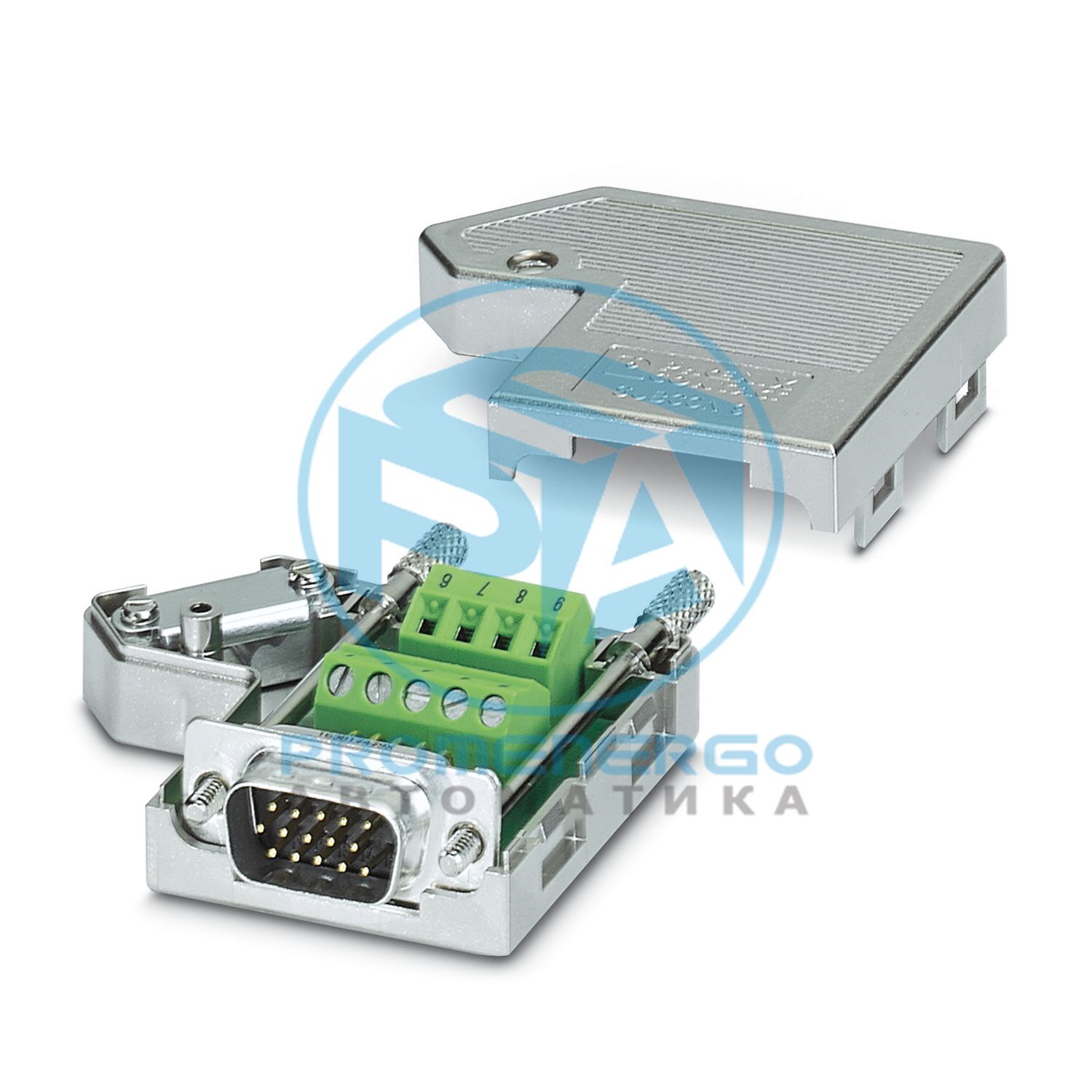

Разъем D-SUB, 15-контактный. HD (высокая плотность), контакт, один кабельный вывод под углом 35°, универсальный тип для всех систем, расположение контактов: 1, 2, 3, 6, 7, 8, 10, 13, 14 к клеммной колодке с винтовым соединением
Технические характеристики
Примечание по применению
Только для промышленного использования
Тип продукта
Разъем для передачи данных
MTTF
6706 лет (стандарт SN 29500, температура 25°C, рабочий цикл 21%)
Номинальное напряжение U N
24 В переменного/постоянного тока
Способ подключения
Штыревая полоска D-SUB высокой плотности
Способ подключения
Винтовое соединение
Длина зачистки
5 мм
Сечение проводника, жесткое мин.
0,14 мм2
Сечение проводника, жесткое макс.
1,5 мм2
Сечение гибкого провода мин.
0,14 мм2
Сечение гибкого провода макс.
1 мм2
Однопроводная/клеммная точка, жесткий AWG мин.
26
Однопроводная/клеммная точка, жесткий AWG макс.
16
Мин. Сечение провода AWG, гибкое
26
Макс. Сечение провода AWG, гибкое
18
Момент затяжки
0,22 Нм...0,25 Нм
Сигнал
VGA
Габаритный чертеж
Ширина
16 мм
Высота
55 мм
Длина
56,5 мм
Цвет (корпус)
белый алюминий (RAL 9006)
Материал (корпус)
АБС (металлическое покрытие)
Внешний диаметр кабеля
4 мм... 10 мм
Циклы установки/извлечения
>= 200
Крепежные винты
4-40 UNC
Момент затяжки
0,4 Нм
Вибростойкость согласно EN 60068-2-6/IEC 60068-2-6.
Работа: 5g, 10...150 Гц, 2,5 ч, в направлении XYZ
Ударопрочность в соответствии с EN 60068-2-27/IEC 60068-2-27.
Операция: 15g, период 11 мс, полусинусоидальный ударный импульс.
Степень защиты
IP20
Температура окружающей среды (рабочая)
-20 °С ... 75 °С
Температура окружающей среды (хранение/транспортировка)
-25 °С ... 80 °С
Высота
<= 5000 м (ограничения см. в декларации производителя для работы на высоте)
Допустимая влажность (эксплуатация)
10 % ... 95 % (без конденсации)
Допустимая влажность (хранение/транспортировка)
5 % ... 95 % (без конденсации)
Идентификация
ISA-S71.04-1985 G3 Жесткая группа A
Не содержит веществ, которые могут ухудшить нанесение покрытия.
