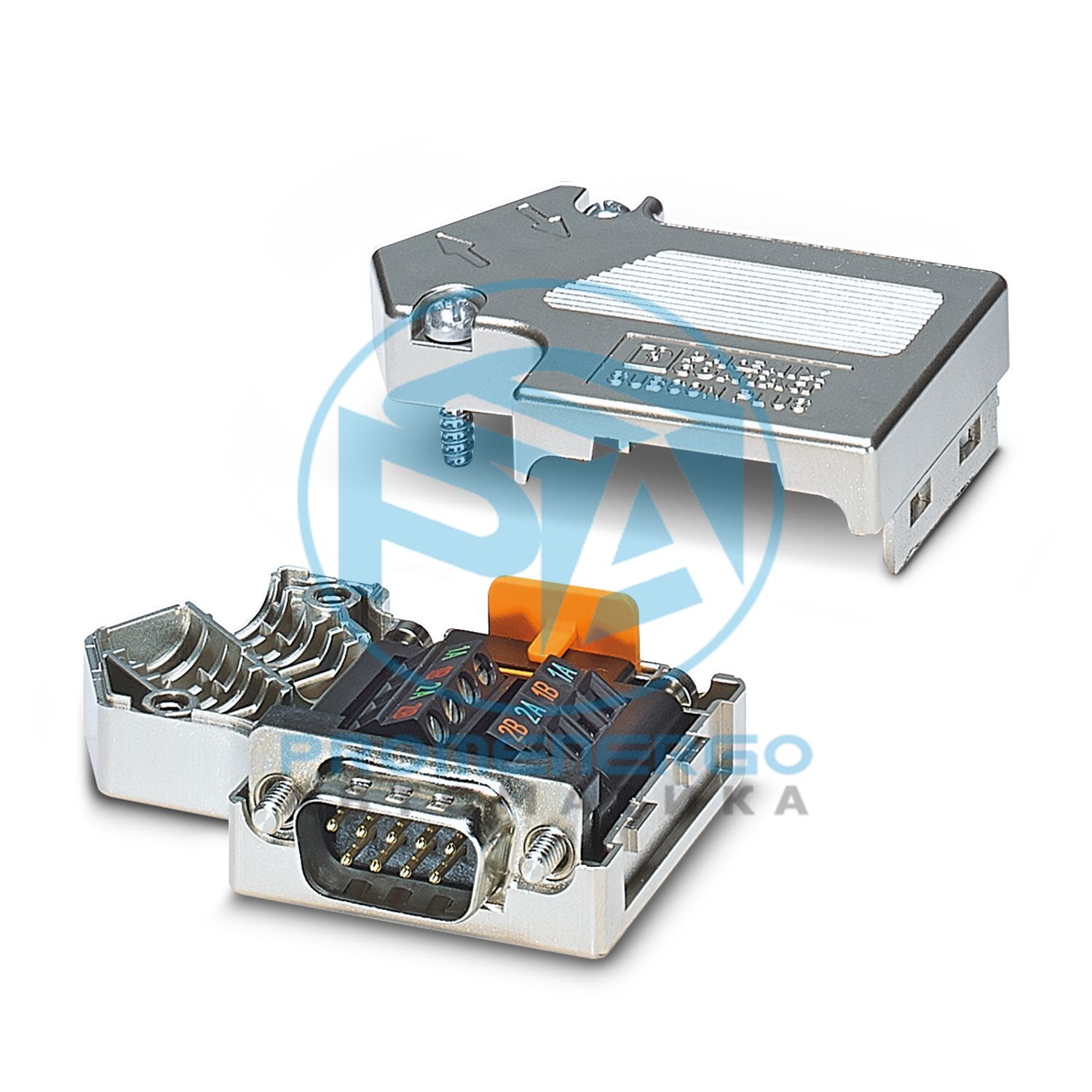

SUBCON-PLUS-PROFIB/SC2 - разъем шины D-SUB
Разъем D-SUB, 9-контактный, штырь, вывод кабеля под углом 35°, шинная система: PROFIBUS DP до 12 Мбит/с, согласующий резистор включается с помощью ползункового переключателя, расположение контактов: 3, 5, 6, 8; клеммные колодки с винтовыми соединениями
Технические характеристики
| Примечание по применению | Только для промышленного использования |
|---|
| Примечание CCCex | Использование в потенциально взрывоопасных зонах не разрешено в Китае. |
|---|
| Тип продукта | Разъем для передачи данных |
|---|
| MTTF | 6706 лет (стандарт SN 29500, температура 25°C, рабочий цикл 21%) |
|---|
| Назначение выводов | 3, 5, 6, 8 |
|---|
| Максимальная рассеиваемая мощность для номинального состояния | 0,025 Вт |
|---|
| Номинальное напряжение U N | 5 В |
|---|
| Номинальный ток I Н | 100 мА |
|---|
| Среда передачи | Медь |
|---|
| Способ подключения | Разъем D-SUB |
|---|
| Способ подключения | Винтовое соединение |
|---|
| Длина зачистки | 5 мм |
|---|
| Сечение проводника, жесткое мин. | 0,14 мм2 |
|---|
| Сечение проводника, жесткое макс. | 1,5 мм2 |
|---|
| Сечение гибкого провода мин. | 0,14 мм2 |
|---|
| Сечение гибкого провода макс. | 1 мм2 |
|---|
| Однопроводная/клеммная точка, жесткий AWG мин. | 26 |
|---|
| Однопроводная/клеммная точка, жесткий AWG макс. | 16 |
|---|
| Мин. Сечение провода AWG, гибкое | 26 |
|---|
| Макс. Сечение провода AWG, гибкое | 18 |
|---|
| Момент затяжки | 0,22 Нм...0,25 Нм |
|---|
| Автобусная система | ПРОФИБУС ДП |
|---|
| Сигнал | ПРОФИБУС |
|---|
Габаритный чертеж
| Ширина | 16,6 мм |
|---|
| Высота | 39,4 мм |
|---|
| Длина | 58 мм |
|---|
| Внешний диаметр мин. | 7,6 мм |
|---|
| Внешний диаметр макс. | 8,4 мм |
|---|
| Цвет (корпус) | белый алюминий (RAL 9006) |
|---|
| Материал (корпус) | АБС (металлическое покрытие) |
|---|
| Внешний диаметр кабеля | 7,6 мм ... 8,4 мм (входящая шина) |
|---|
| Циклы установки/извлечения | > 200 |
|---|
| Крепежные винты | 4-40 UNC |
|---|
| Момент затяжки | 0,4 Нм |
|---|
| Вибростойкость согласно EN 60068-2-6/IEC 60068-2-6. | Работа: 5g, 10...150 Гц, 2,5 ч, в направлении XYZ |
|---|
| Ударопрочность в соответствии с EN 60068-2-27/IEC 60068-2-27. | Операция: 15g, период 11 мс, полусинусоидальный ударный импульс. |
|---|
| Степень защиты | IP40 |
|---|
| Температура окружающей среды (рабочая) | -20 °С ... 75 °С |
|---|
| Температура окружающей среды (хранение/транспортировка) | -25 °С ... 80 °С |
|---|
| Высота | <= 5000 м (ограничения см. в декларации производителя для работы на высоте) |
|---|
| Допустимая влажность (эксплуатация) | 10 % ... 95 % (без конденсации) |
|---|
| Допустимая влажность (хранение/транспортировка) | 5 % ... 95 % (без конденсации) |
|---|
| Идентификация | ? II 3 G Ex ec IIC T4 Gc |
|---|
| Сертификат | PxCIF15ATEX2744348X |
|---|
| Примечание | Пожалуйста, следуйте специальным инструкциям по установке в документации! |
|---|
| Идентификация | ? II 3 G Ex ec IIC T4 Gc |
|---|
| Сертификат | PxCIMA22UKEX2744348X |
|---|
| Идентификация | ISA-S71.04-1985 G3 Жесткая группа A |
|---|
| Не содержит веществ, которые могут ухудшить нанесение покрытия. | ВДМА 24364:2018-05 |
|---|
| Номер позиции | 2708232 |
|---|
| Упаковочная единица | 1 шт. |
|---|
| Минимальный объем заказа | 1 шт. |
|---|
| Ключ продаж | ДК |
|---|
| Ключ продукта | ДНК531 |
|---|
| GTIN | 4017918960483 |
|---|
| Вес за штуку (включая упаковку) | 34 г |
|---|
| Вес за штуку (без упаковки) | 49,7 г |
|---|
| Номер таможенного тарифа | 85366990 |
|---|
| Страна происхождения | DE |
|---|
| ЭКЛАСС-13.0 | 27440302 |
|---|
| ЭКЛАСС-15.0 | 27440322 |
|---|
| Соответствует требованиям ЕС RoHS к веществам | Да (Нет exemptions) |
|---|
| Экологичный период использования (EFUP) | EFUP-E Нет hazardous substances above the limits |
|---|
| Вещество-кандидат REACH (№ CAS) | Нет substance above 0.1 wt% |
|---|
| CO2e кг | 0,633 кг CO2-экв. |
|---|
