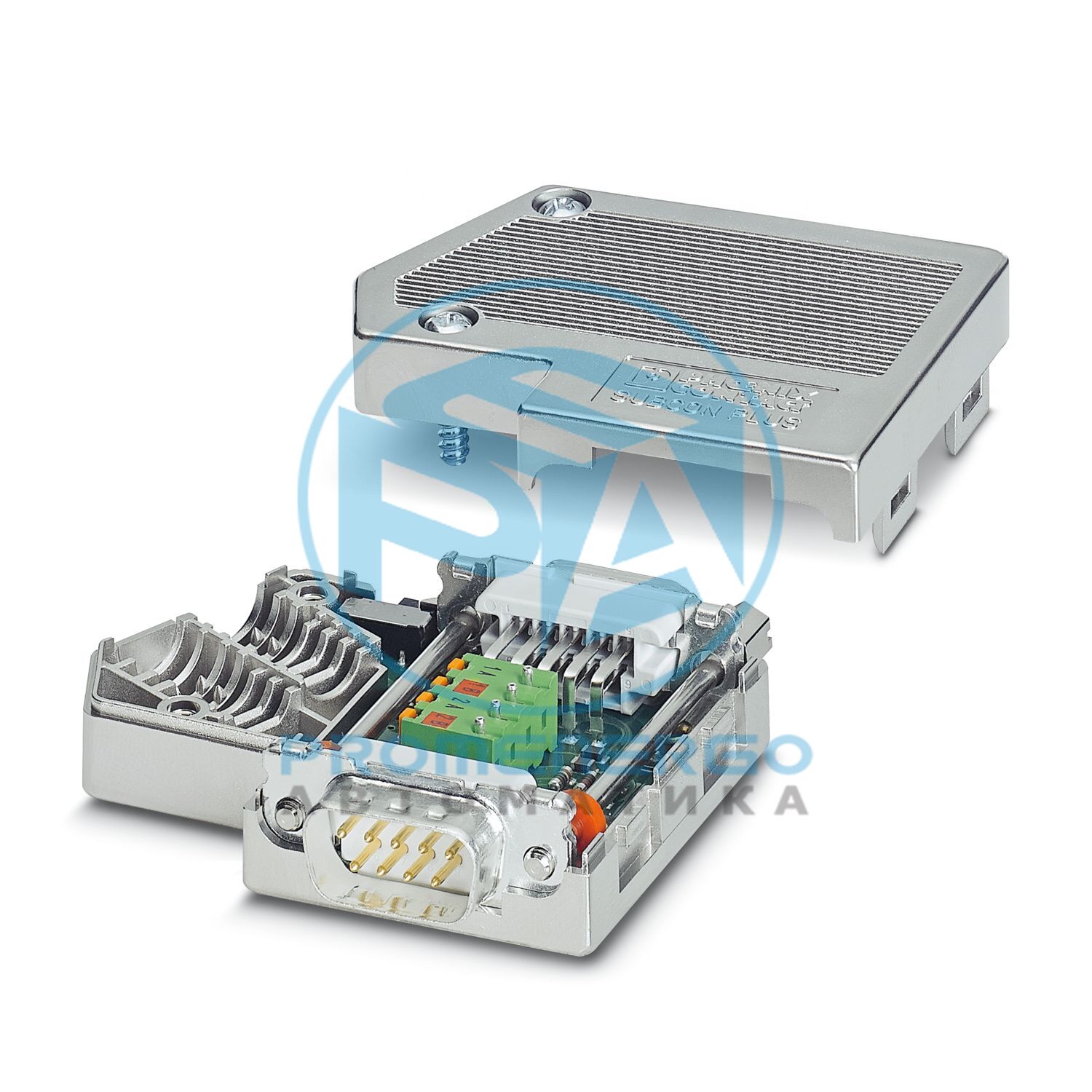

Разъем D-SUB, 9-контактный, штырь, кабельный вывод под углом 35°, система шин: PROFIBUS DP до 12 Мбит/с с разъемом PG D-SUB для подключения устройства программирования, согласующий резистор можно включить с помощью ползункового переключателя, расположение контактов: 3, 5, 6, 8; клеммные колодки с пружинными зажимами
Технические характеристики
Примечание по применению
Только для промышленного использования
Примечание CCCex
Использование в потенциально взрывоопасных зонах не разрешено в Китае.
Тип продукта
Разъем для передачи данных
MTTF
6706 лет (стандарт SN 29500, температура 25°C, рабочий цикл 21%)
Назначение выводов
3, 5, 6, 8
Максимальная рассеиваемая мощность для номинального состояния
0,025 Вт
Номинальное напряжение U N
5 В
Номинальный ток I Н
100 мА
Среда передачи
Медь
Способ подключения
Разъем D-SUB
Способ подключения
Пружинное соединение
Длина зачистки
9 мм
Сечение проводника, жесткое мин.
0,12 мм2
Сечение проводника, жесткое макс.
0,5 мм2
Однопроводная/клеммная точка, жесткий AWG мин.
26
Однопроводная/клеммная точка, жесткий AWG макс.
20
Способ подключения
Разъем D-SUB
Автобусная система
ПРОФИБУС ДП
Сигнал
ПРОФИБУС
Габаритный чертеж
Ширина
16 мм
Высота
49,5 мм
Длина
60 мм
Цвет (корпус)
белый алюминий (RAL 9006)
Материал (корпус)
АБС (металлическое покрытие)
Внешний диаметр кабеля
7,6 мм ... 8,4 мм (входящая шина)
Циклы установки/извлечения
> 200
Крепежные винты
4-40 UNC
Момент затяжки
0,4 Нм
Вибростойкость согласно EN 60068-2-6/IEC 60068-2-6.
Работа: 5g, 10...150 Гц, 2,5 ч, в направлении XYZ
Ударопрочность в соответствии с EN 60068-2-27/IEC 60068-2-27.
Операция: 15g, период 11 мс, полусинусоидальный ударный импульс.
Степень защиты
IP40
Температура окружающей среды (рабочая)
-20 °С ... 75 °С
Температура окружающей среды (хранение/транспортировка)
-25 °С ... 80 °С
Высота
<= 5000 м (ограничения см. в декларации производителя для работы на высоте)
Допустимая влажность (эксплуатация)
10 % ... 95 % (без конденсации)
Допустимая влажность (хранение/транспортировка)
5 % ... 95 % (без конденсации)
Идентификация
? II 3 G Ex ec IIC T4 Gc
Сертификат
PxCIF15ATEX2744348X
Примечание
Пожалуйста, следуйте специальным инструкциям по установке в документации!
Идентификация
? II 3 G Ex ec IIC T4 Gc
Сертификат
PxCIMA22UKEX2744348X
Идентификация
ISA-S71.04-1985 G3 Жесткая группа A
Не содержит веществ, которые могут ухудшить нанесение покрытия.
ВДМА 24364:2018-05
Номер позиции
2744403
Упаковочная единица
1 шт.
Минимальный объем заказа
1 шт.
Ключ продаж
ДК
Ключ продукта
ДНК531
GTIN
4017918819453
Вес за штуку (включая упаковку)
46,1 г
Вес за штуку (без упаковки)
43,2 г
Номер таможенного тарифа
85366990
Страна происхождения
DE
ЭКЛАСС-13.0
27440302
ЭКЛАСС-15.0
27440322
ЭТИМ 10.0
EC001132
СПСК 21.0
39121400
Соответствует требованиям ЕС RoHS к веществам
Да
Освобождение
6(с)
Экологичный период использования (EFUP)
EFUP-50 Таблицу декларации RoHS для Китая, связанную с изделием, можно найти в области загрузки соответствующей статьи в разделе «Декларация производителя». Для всех изделий с EFUP-E таблица декларации RoHS для Китая не выдается и не требуется.
