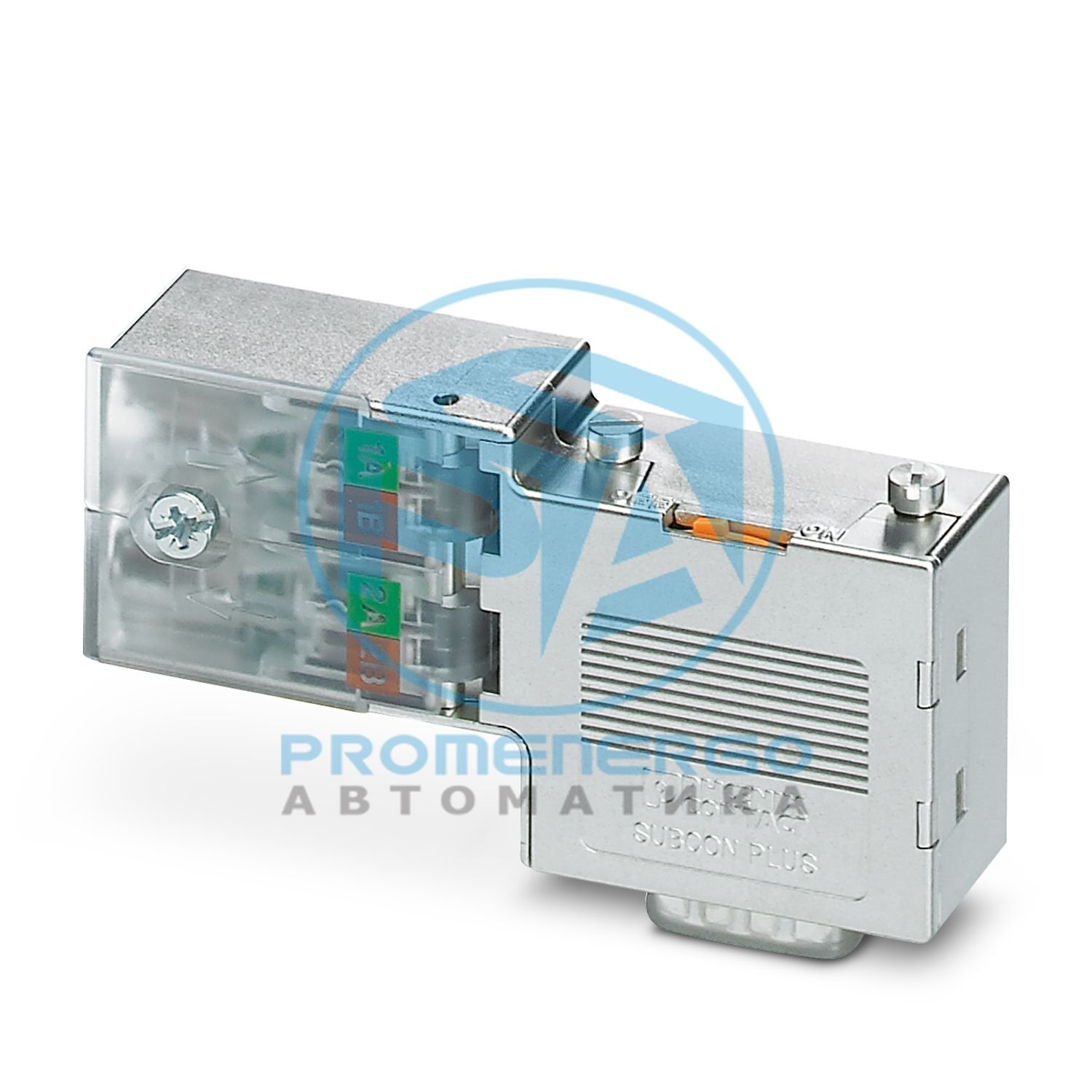

Разъем D-SUB, 9-контактный, штырь, вывод кабеля 90°, система шин: PROFIBUS DP до 12 Мбит/с, согласующий резистор включается с помощью ползункового переключателя, расположение контактов: 3, 5, 6, 8; Подключение клеммной колодки IDC
Технические характеристики
Примечание по применению
Только для промышленного использования
Тип продукта
Разъем для передачи данных
MTTF
6706 лет (стандарт SN 29500, температура 25°C, рабочий цикл 21%)
Назначение выводов
3, 5, 6, 8
Испытательное напряжение
50 В
Максимальная рассеиваемая мощность для номинального состояния
0,025 Вт
Номинальное напряжение U N
5 В
Номинальный ток I Н
100 мА
Момент затяжки
... 1,2 Нм
Способ подключения
Разъем D-SUB
Способ подключения
IDC быстрое соединение
Сечение проводника, жесткое мин.
0,32 мм2
Сечение проводника, жесткое макс.
1 мм2
Сечение гибкого провода мин.
0,32 мм2
Сечение гибкого провода макс.
1 мм2
Однопроводная/клеммная точка, жесткий AWG мин.
22
Однопроводная/клеммная точка, жесткий AWG макс.
18
Мин. Сечение провода AWG, гибкое
22
Макс. Сечение провода AWG, гибкое
18
Автобусная система
ПРОФИБУС ДП
Сигнал
ПРОФИБУС
Габаритный чертеж
Ширина
16,8 мм
Высота
34,8 мм
Длина
72 мм
Внешний диаметр мин.
7,6 мм
Внешний диаметр макс.
8,4 мм
Цвет (корпус)
белый алюминий (RAL 9006)
Материал (корпус)
АБС (металлическое покрытие)
Внешний диаметр кабеля
7,6 мм ... 8,4 мм (входящая шина)
Циклы установки/извлечения
> 200
Крепежные винты
4-40 UNC
Момент затяжки
0,4 Нм
Вибростойкость согласно EN 60068-2-6/IEC 60068-2-6.
Работа: 5g, 10...150 Гц, 2,5 ч, в направлении XYZ
Ударопрочность в соответствии с EN 60068-2-27/IEC 60068-2-27.
Операция: 15g, период 11 мс, полусинусоидальный ударный импульс.
Степень защиты
IP40
Температура окружающей среды (рабочая)
-20 °С ... 75 °С
Температура окружающей среды (хранение/транспортировка)
-25 °С ... 80 °С
Высота
<= 5000 м (ограничения см. в декларации производителя для работы на высоте)
Допустимая влажность (эксплуатация)
10 % ... 95 % (без конденсации)
Допустимая влажность (хранение/транспортировка)
5 % ... 95 % (без конденсации)
Идентификация
ISA-S71.04-1985 G3 Жесткая группа A
Не содержит веществ, которые могут ухудшить нанесение покрытия.
ВДМА 24364:2018-05
Номер позиции
2313672
Упаковочная единица
1 шт.
Минимальный объем заказа
1 шт.
Ключ продаж
ДК
Ключ продукта
ДНК531
GTIN
4046356514583
Вес за штуку (включая упаковку)
40,1 г
Вес за штуку (без упаковки)
39,8 г
Номер таможенного тарифа
85366990
Страна происхождения
DE
ЭКЛАСС-13.0
27440302
ЭКЛАСС-15.0
27440322
ЭТИМ 10.0
EC001132
СПСК 21.0
39121400
Соответствует требованиям ЕС RoHS к веществам
Да
Освобождение
6(с)
Экологичный период использования (EFUP)
EFUP-50 Таблицу декларации RoHS для Китая, связанную с изделием, можно найти в области загрузки соответствующей статьи в разделе «Декларация производителя». Для всех изделий с EFUP-E таблица декларации RoHS для Китая не выдается и не требуется.
