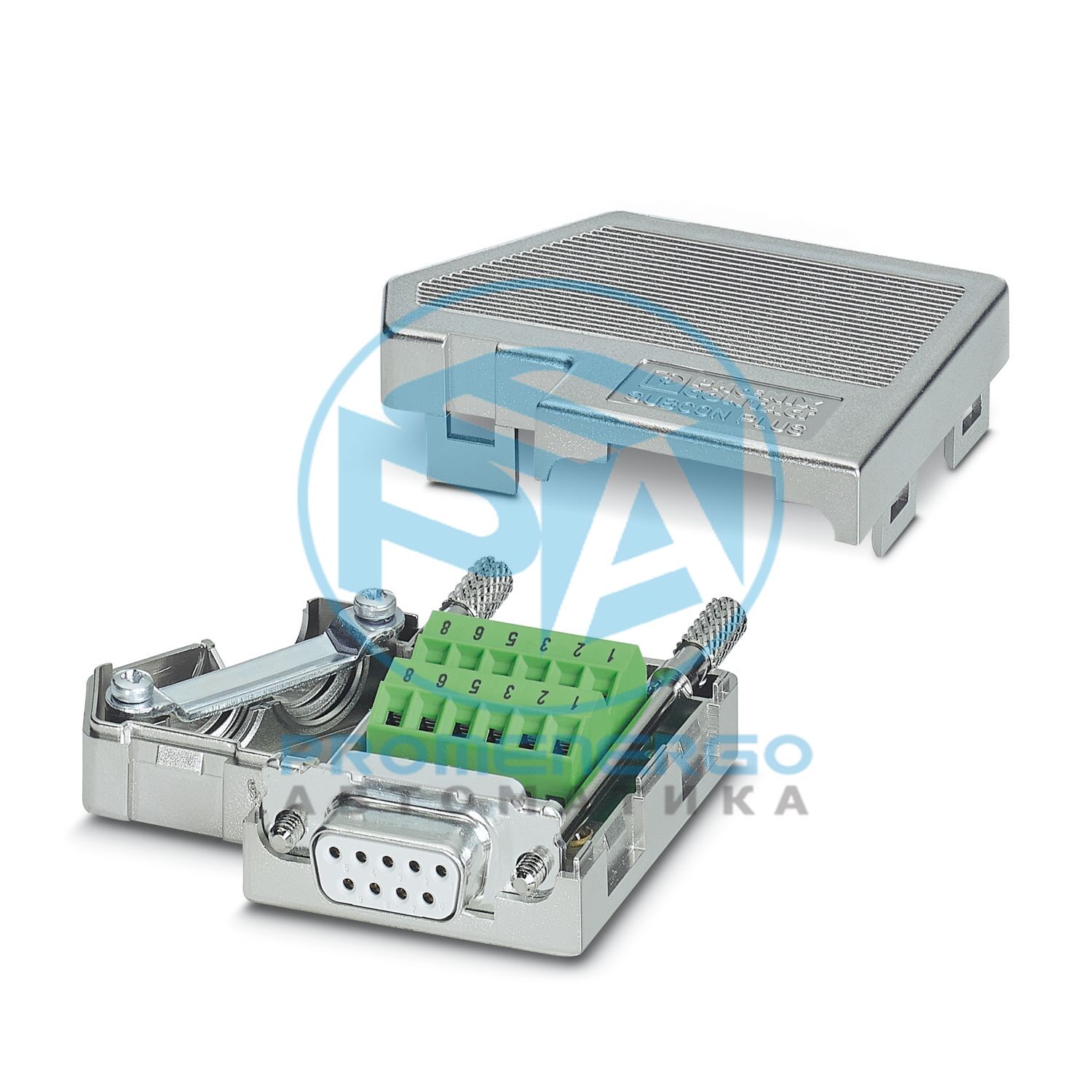

SUBCON-PLUS F1 - разъем шины D-SUB
Разъем D-SUB, 9-контактный. гнездовой разъем, два кабельных ввода под углом 35°, система шин: Modbus, Modbus Plus, BITBUS, ARCNET, MULT/MININET (B&R), SYSTEM 2003 (B&R), P-NET, расположение контактов: 1, 2, 3, 5, 6, 8; клеммные колодки с винтовыми соединениями
Технические характеристики
| Примечание CCCex | Использование в потенциально взрывоопасных зонах не разрешено в Китае. |
|---|
| Тип продукта | Разъем для передачи данных |
|---|
| MTTF | 6706 лет (стандарт SN 29500, температура 25°C, рабочий цикл 21%) |
|---|
| Назначение выводов | 1, 2, 3, 5, 6, 8 на двух клеммных колодках |
|---|
| Номинальное напряжение U N | 30 В переменного/постоянного тока |
|---|
| Номинальный ток I Н | 100 мА |
|---|
| Среда передачи | Медь |
|---|
| Способ подключения | Разъем D-SUB |
|---|
| Способ подключения | Винтовое соединение |
|---|
| Длина зачистки | 5 мм |
|---|
| Сечение проводника, жесткое мин. | 0,14 мм2 |
|---|
| Сечение проводника, жесткое макс. | 1,5 мм2 |
|---|
| Сечение гибкого провода мин. | 0,14 мм2 |
|---|
| Сечение гибкого провода макс. | 1 мм2 |
|---|
| Однопроводная/клеммная точка, жесткий AWG мин. | 26 |
|---|
| Однопроводная/клеммная точка, жесткий AWG макс. | 16 |
|---|
| Мин. Сечение провода AWG, гибкое | 26 |
|---|
| Макс. Сечение провода AWG, гибкое | 18 |
|---|
| Момент затяжки | 0,22 Нм...0,25 Нм |
|---|
| Автобусная система | Modbus, BODBUS-PLUS, BITBUS, ARCNET, MULT/MININET(B&R), СИСТЕМА 2003(B&R), P-NET |
|---|
| Сигнал | RS-485 |
|---|
Габаритный чертеж
| Ширина | 16 мм |
|---|
| Высота | 44 мм |
|---|
| Длина | 60 мм |
|---|
| Цвет (корпус) | белый алюминий (RAL 9006) |
|---|
| Материал (корпус) | АБС (металлическое покрытие) |
|---|
| Внешний диаметр кабеля | 6 мм ... 10 мм (входящая шина) |
|---|
| Циклы установки/извлечения | > 200 |
|---|
| Крепежные винты | 4-40 UNC |
|---|
| Момент затяжки | 0,4 Нм |
|---|
| Вибростойкость согласно EN 60068-2-6/IEC 60068-2-6. | Работа: 5g, 10...150 Гц, 2,5 ч, в направлении XYZ |
|---|
| Ударопрочность в соответствии с EN 60068-2-27/IEC 60068-2-27. | Операция: 15g, период 11 мс, полусинусоидальный ударный импульс. |
|---|
| Степень защиты | IP20 |
|---|
| Температура окружающей среды (рабочая) | -20 °С ... 75 °С |
|---|
| Температура окружающей среды (хранение/транспортировка) | -25 °С ... 80 °С |
|---|
| Высота | <= 5000 м (ограничения см. в декларации производителя для работы на высоте) |
|---|
| Допустимая влажность (эксплуатация) | 10 % ... 95 % (без конденсации) |
|---|
| Допустимая влажность (хранение/транспортировка) | 5 % ... 95 % (без конденсации) |
|---|
| Идентификация | ? II 3 G Ex ec IIC T4 Gc |
|---|
| Сертификат | PxCIF14ATEX2744267X |
|---|
| Примечание | Пожалуйста, следуйте специальным инструкциям по установке в документации! |
|---|
| Идентификация | ISA-S71.04-1985 G3 Жесткая группа A |
|---|
| Не содержит веществ, которые могут ухудшить нанесение покрытия. | ВДМА 24364:2018-05 |
|---|
| Номер позиции | 2744267 |
|---|
| Упаковочная единица | 1 шт. |
|---|
| Минимальный объем заказа | 1 шт. |
|---|
| Ключ продаж | ДК |
|---|
| Ключ продукта | ДНК521 |
|---|
| GTIN | 4017918170783 |
|---|
| Вес за штуку (включая упаковку) | 73,2 г |
|---|
| Вес за штуку (без упаковки) | 62,6 г |
|---|
| Номер таможенного тарифа | 85366990 |
|---|
| Страна происхождения | DE |
|---|
| ЭКЛАСС-13.0 | 27440302 |
|---|
| ЭКЛАСС-15.0 | 27440322 |
|---|
| Соответствует требованиям ЕС RoHS к веществам | Да (Нет exemptions) |
|---|
| Экологичный период использования (EFUP) | EFUP-E Нет hazardous substances above the limits |
|---|
| Вещество-кандидат REACH (№ CAS) | Нет substance above 0.1 wt% |
|---|
| CO2e кг | 0,407 кг CO2-экв. |
|---|
