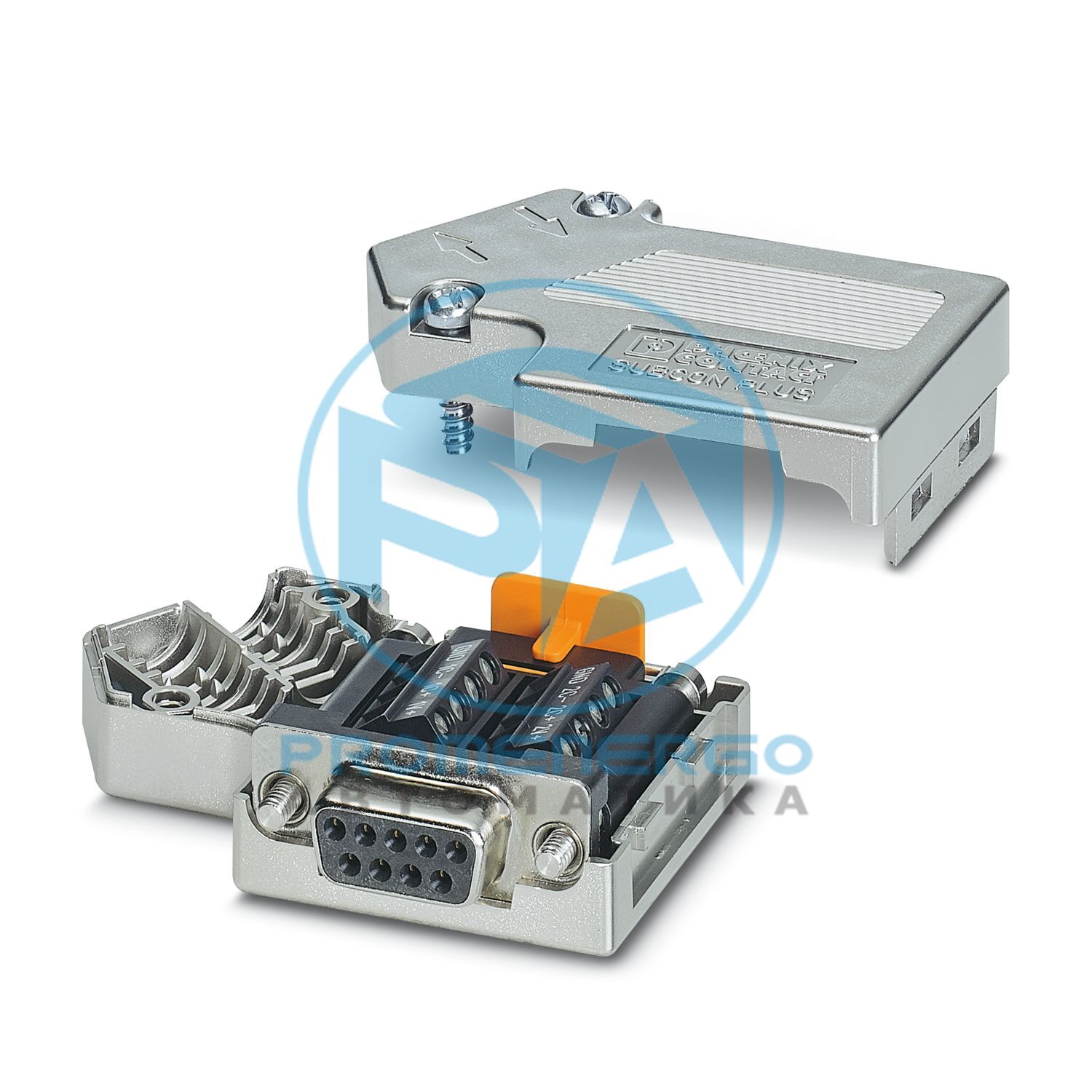

Разъем D-SUB, 9-контактный. розетка, два кабельных вывода под углом 35° к двум рядам клеммных колодок, система шин: CAN, CANopen(R), SafetyBUS p до 1 Мбит/с, согласующий резистор можно включить с помощью ползункового переключателя, расположение контактов: 2, 3, 7, 9; клеммные колодки с винтовыми соединениями
Технические характеристики
Примечание по применению
Только для промышленного использования
Примечание CCCex
Использование в потенциально взрывоопасных зонах не разрешено в Китае.
Тип продукта
Разъем для передачи данных
MTTF
6706 лет (стандарт SN 29500, температура 25°C, рабочий цикл 21%)
Назначение выводов
2, 3, 7, 9
Номинальное напряжение U N
5 В
Номинальный ток I Н
100 мА
Среда передачи
Медь
Способ подключения
Разъем D-SUB
Способ подключения
Винтовое соединение
Длина зачистки
5 мм
Сечение проводника, жесткое мин.
0,14 мм2
Сечение проводника, жесткое макс.
1,5 мм2
Сечение гибкого провода мин.
0,14 мм2
Сечение гибкого провода макс.
1 мм2
Однопроводная/клеммная точка, жесткий AWG мин.
26
Однопроводная/клеммная точка, жесткий AWG макс.
16
Мин. Сечение провода AWG, гибкое
26
Макс. Сечение провода AWG, гибкое
18
Момент затяжки
0,22 Нм...0,25 Нм
Автобусная система
CAN, CAНетpen, SafetyBus-P
Сигнал
МОЖЕТ
Габаритный чертеж
Ширина
16,6 мм
Высота
39,4 мм
Длина
58 мм
Цвет (корпус)
белый алюминий (RAL 9006)
Материал (корпус)
АБС (металлическое покрытие)
Внешний диаметр кабеля
7,6 мм ... 8,4 мм (входящая шина)
Циклы установки/извлечения
> 200
Крепежные винты
4-40 UNC
Момент затяжки
0,4 Нм
Вибростойкость согласно EN 60068-2-6/IEC 60068-2-6.
Работа: 5g, 10...150 Гц, 2,5 ч, в направлении XYZ
Ударопрочность в соответствии с EN 60068-2-27/IEC 60068-2-27.
Операция: 15g, период 11 мс, полусинусоидальный ударный импульс.
Степень защиты
IP40
Температура окружающей среды (рабочая)
-20 °С ... 75 °С
Температура окружающей среды (хранение/транспортировка)
-25 °С ... 80 °С
Высота
<= 5000 м (ограничения см. в декларации производителя для работы на высоте)
Допустимая влажность (эксплуатация)
10 % ... 95 % (без конденсации)
Допустимая влажность (хранение/транспортировка)
5 % ... 95 % (без конденсации)
Идентификация
? II 3 G Ex ec IIC T4 Gc
Сертификат
PxCIF14ATEX2744694X
Примечание
Пожалуйста, следуйте специальным инструкциям по установке в документации!
Идентификация
ISA-S71.04-1985 G3 Жесткая группа A
Не содержит веществ, которые могут ухудшить нанесение покрытия.
