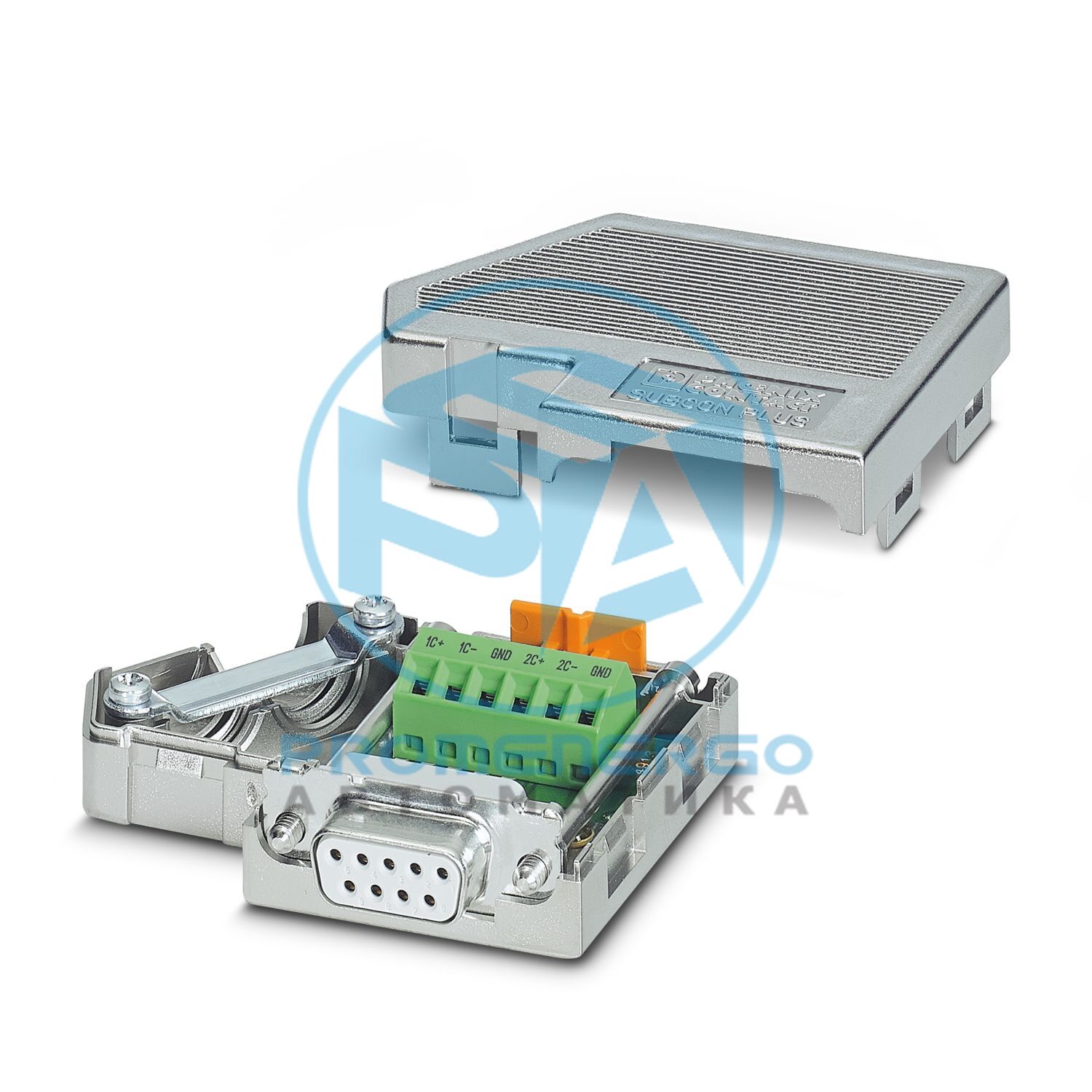

Разъем D-SUB, 9-контактный. розетка, два кабельных вывода под углом 35° к одному ряду клеммной колодки, система шин: CAN, CANopen(R), SafetyBUS p до 1 Мбит/с, согласующий резистор можно включить с помощью ползункового переключателя, расположение контактов: 2, 3, 7; клеммные колодки с винтовыми соединениями
Технические характеристики
Примечание по применению
Только для промышленного использования
Примечание CCCex
Использование в потенциально взрывоопасных зонах не разрешено в Китае.
Тип продукта
Разъем для передачи данных
MTTF
6706 лет (стандарт SN 29500, температура 25°C, рабочий цикл 21%)
Назначение выводов
2, 3, 7
Номинальное напряжение U N
5 В
Номинальный ток I Н
100 мА
Среда передачи
Медь
Способ подключения
Разъем D-SUB
Способ подключения
Винтовое соединение
Длина зачистки
5 мм
Сечение проводника, жесткое мин.
0,14 мм2
Сечение проводника, жесткое макс.
1,5 мм2
Сечение гибкого провода мин.
0,14 мм2
Сечение гибкого провода макс.
1 мм2
Однопроводная/клеммная точка, жесткий AWG мин.
26
Однопроводная/клеммная точка, жесткий AWG макс.
16
Мин. Сечение провода AWG, гибкое
26
Макс. Сечение провода AWG, гибкое
18
Момент затяжки
0,22 Нм...0,25 Нм
Автобусная система
CAN, CAНетpen, SafetyBus-P
Сигнал
МОЖЕТ
Габаритный чертеж
Ширина
16 мм
Высота
44 мм
Длина
60 мм
Цвет (корпус)
белый алюминий (RAL 9006)
Материал (корпус)
АБС (металлическое покрытие)
Внешний диаметр кабеля
6 мм ... 10 мм (входящая шина)
Циклы установки/извлечения
> 200
Крепежные винты
4-40 UNC
Момент затяжки
0,4 Нм
Вибростойкость согласно EN 60068-2-6/IEC 60068-2-6.
Работа: 5g, 10...150 Гц, 2,5 ч, в направлении XYZ
Ударопрочность в соответствии с EN 60068-2-27/IEC 60068-2-27.
Операция: 15g, период 11 мс, полусинусоидальный ударный импульс.
Степень защиты
IP40
Температура окружающей среды (рабочая)
-20 °С ... 75 °С
Температура окружающей среды (хранение/транспортировка)
-25 °С ... 80 °С
Высота
<= 5000 м (ограничения см. в декларации производителя для работы на высоте)
Допустимая влажность (эксплуатация)
10 % ... 95 % (без конденсации)
Допустимая влажность (хранение/транспортировка)
5 % ... 95 % (без конденсации)
Идентификация
? II 3 G Ex ec IIC T4 Gc
Сертификат
PxCIF14ATEX2744694X
Примечание
Пожалуйста, следуйте специальным инструкциям по установке в документации!
Идентификация
ISA-S71.04-1985 G3 Жесткая группа A
Не содержит веществ, которые могут ухудшить нанесение покрытия.
