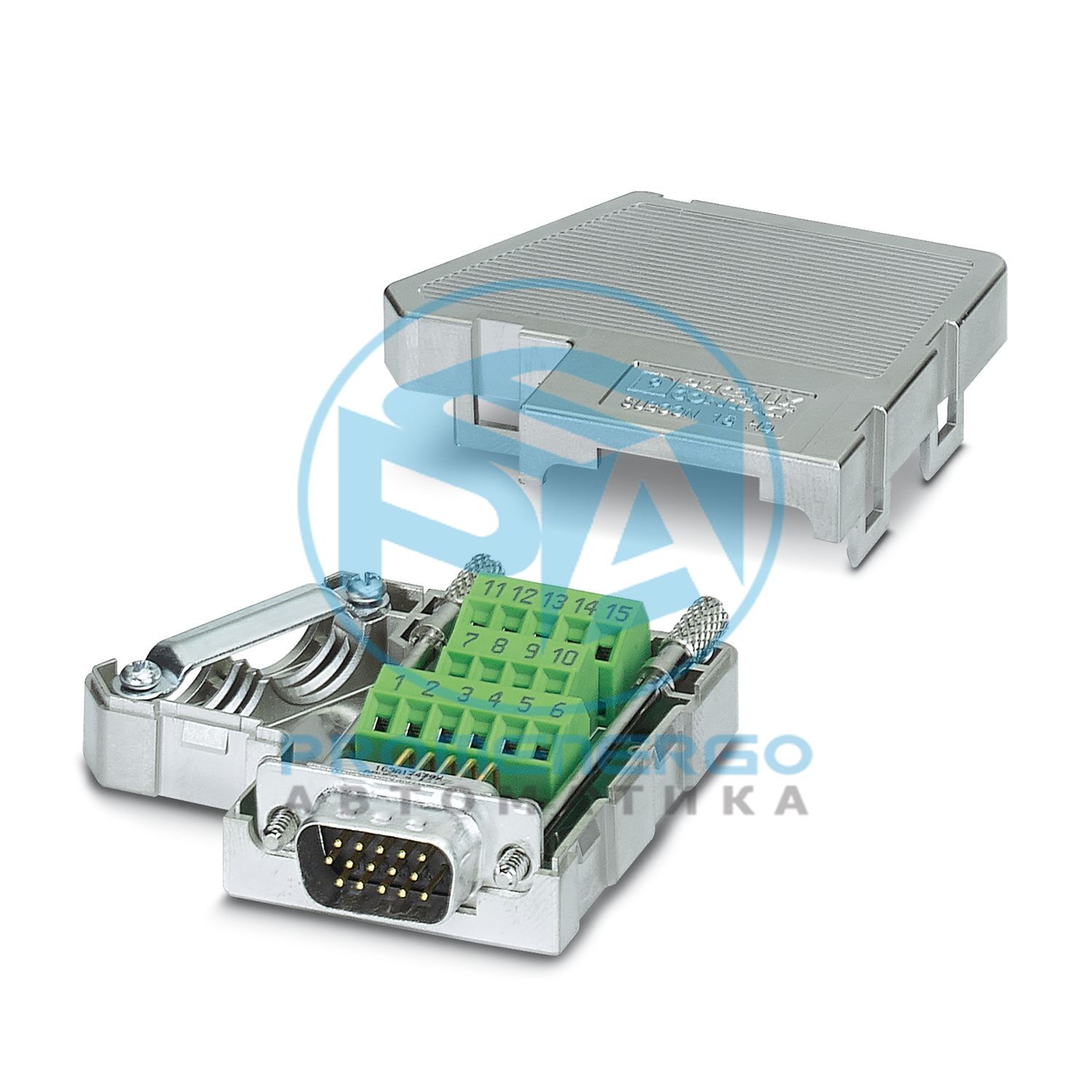

Разъем D-SUB, 15-контактный, штекерный разъем, два кабельных ввода под углом 35°, универсальный тип для всех систем, расположение контактов: 1, 2, 3, ..., 14, 15 к клеммной колодке с винтовым соединением
Технические характеристики
Примечание по применению
Только для промышленного использования
Тип продукта
Разъем для передачи данных
Назначение выводов
Все соединения 1:1 на винтовой клеммной колодке.
Номинальное напряжение U N
48 В переменного/постоянного тока
Номинальный ток I Н
<= 1 А
Способ подключения
Штыревая полоска D-SUB высокой плотности
Способ подключения
Винтовое соединение
Длина зачистки
5 мм
Сечение проводника, жесткое мин.
0,14 мм2
Сечение проводника, жесткое макс.
1,5 мм2
Сечение гибкого провода мин.
0,14 мм2
Сечение гибкого провода макс.
1 мм2
Однопроводная/клеммная точка, жесткий AWG мин.
26
Однопроводная/клеммная точка, жесткий AWG макс.
16
Мин. Сечение провода AWG, гибкое
26
Макс. Сечение провода AWG, гибкое
18
Момент затяжки
0,22 Нм...0,25 Нм
Сигнал
Точка-точка
Ширина
16 мм
Высота
49,8 мм
Длина
61 мм
Цвет (корпус)
белый алюминий (RAL 9006)
Материал корпуса
АБС, металлическое покрытие
Внешний диаметр кабеля
4 мм... 12,7 мм
Циклы установки/извлечения
> 50
Крепежные винты
4-40 UNC
Момент затяжки
0,4 Нм
Степень защиты
IP20
Температура окружающей среды (рабочая)
-20 °С ... 75 °С
Температура окружающей среды (хранение/транспортировка)
